⌀50 H7/g6: полная расшифровка квалитета и предельных отклонений

Состав обозначения

Знак ⌀ означает цилиндрический размер; 50 — общий номинальный диаметр в миллиметрах. Заглавная H относится к отверстию, строчная g — к валу. Цифра 7 задаёт квалитет отверстия, 6 — квалитет вала. Нельзя считать H7/g6 допуском одной детали: эта дробная запись относится к сопряжению двух независимо изготовленных элементов.

Положение поля H

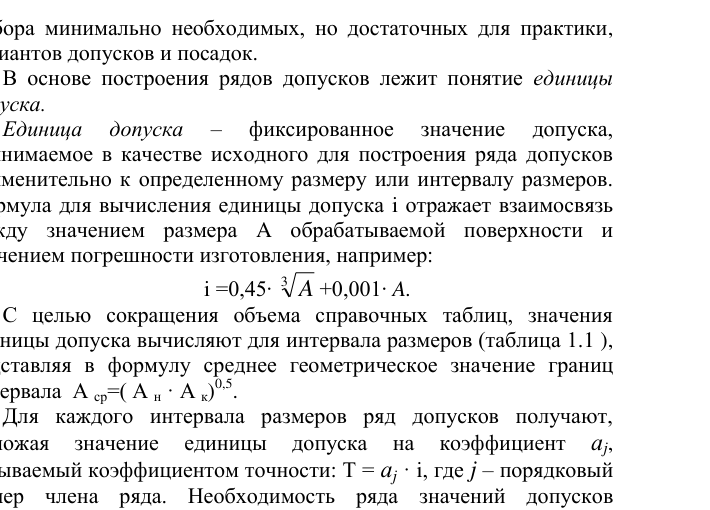

Для поля отверстия H нижнее отклонение EI равно нулю. Верхнее отклонение ES задаётся шириной допуска IT7 из таблицы применительно к интервалу 50 мм. Нулевое EI не означает нулевую погрешность отверстия. Изготовленный диаметр может принимать любое допускаемое значение между Dmin и Dmax; форму отверстия проверяют отдельными требованиями.

Положение поля g

Для вала g поле лежит ниже нулевой линии: верхнее отклонение es отрицательно. Величина es и ширина IT6 зависят от номинального размерного диапазона по таблицам, а нижнее отклонение ei=es−IT6. Нельзя брать значения для диаметра 51 мм, поскольку граница диапазона размеров может менять табличные отклонения.

Разница пределов

После получения четырёх табличных отклонений вычисляют Dmin=D+EI, Dmax=D+ES, dmax=d+es, dmin=d+ei. Посадка H7/g6 обычно относится к гарантированно зазорным вариантам, но точные границы зазора надо выводить из актуального ряда. Окончательная проверка не заканчивается положительными Smin и Smax: при рабочем нагреве зазор может существенно измениться.

Что написать на чертеже

На сборочном чертеже записывают сопряжение, а на чертежах отдельных деталей — соответствующее поле H7 или g6. Если технологу нужны числовые пределы, их получают из таблицы для конкретного номинала и корректно округляют до заданного числа знаков. В протоколе рекомендуется отдельно показать номинал, EI/ES, ei/es, Dmin/Dmax, dmin/dmax и интервал посадки.

Численный пример и инженерная интерпретация

Пример методики без подмены нормативной таблицы: если для контрольной пары приняты Dmin=50,000 мм, Dmax=50,025 мм, dmax=49,991 мм и dmin=49,975 мм, то Smin=0,009 мм и Smax=0,050 мм. Перед применением именно этих цифр для заказа следует сверить таблицу действующего стандарта и его размерный интервал.

Маршрут практической проверки

Последовательность применения: выпишите номинальный размер и обе размерные зоны, затем вычислите предельные размеры отверстия и вала. Выполните расчёт минимального и максимального зазора с явными знаками, после чего проверьте назначение узла и его температурные условия. Значения, взятые из нормативных таблиц, отметьте отдельно от демонстрационных допущений. Для серийной детали обязательно согласуйте с технологом маршрут обработки и со службой метрологии способ приёмки; ни одна вычисленная посадка не отменяет требований к форме, шероховатости и условиям сборки. В карте изделия сохраните редакцию документа и исходные измеренные значения.

Контрольные вопросы инженера

• Сверить номинал и действительную редакцию таблицы отклонений.
• Рассчитать обе границы посадки и сохранить единицы.
• Проверить реальную температуру, форму поверхностей и процесс сборки.
• Оформить числовой протокол и решение о годности.

При выпуске документа по теме «⌀50 H7/g6: полная расшифровка квалитета и предельных отклонений» результаты записывают вместе с исходными размерами, единицами, принятыми допущениями и ссылками на конкретные нормативные таблицы. В случаях, когда показан учебный пример, его числовые данные не подменяют проектный расчёт. Если изменились материал, температура, способ изготовления или назначение сопряжения, расчёт и контроль повторяют.
