Разграничение геометрических требований
Размер, форма, ориентация и расположение — независимые характеристики. Допуск диаметра ограничивает линейный размер; круглость — отклонение профиля поперечного сечения от круглой формы; цилиндричность — поверхность по длине; параллельность и перпендикулярность требуют установленной ориентации относительно базы, а позиционный допуск относится к положению контролируемого элемента в определённой системе баз. Отдельно задают радиальное, торцевое и полное биение.
Порядок построения измерительной схемы
Сначала читают рамку допуска и определяют контролируемый элемент, допускаемую зону, базы и дополнительные модификаторы. Затем задают схему воспроизведения базовых элементов на измерительной установке. Для цилиндрического вала возможны установка в центрах, призмах или координатная оценка оси, но эти способы не автоматически эквивалентны: их погрешности и условия базирования различаются. Далее выбирают число сечений, траектории и стратегию измерения.
Пример размера и биения
Вал имеет фактический наружный диаметр 29,992 мм. Предположим, что установленное чертежом поле допуска на размер равно 29,980…30,000 мм, а предел радиального биения относительно базы A — 0,020 мм. Размер годен по приведённому интервалу. Если индикаторный размах при проверке относительно A равен 0,080 мм, требование к биению нарушено в четыре раза. Это показывает, почему нельзя принимать деталь только по диаметру.
Точность метода и разница с оценкой формы
Для проверки круглости нужно измерять распределение точек по окружности и использовать определённый алгоритм оценки. Контроль двумя точками микрометром позволяет увидеть разницу диаметров по направлениям, но способен пропустить трёхлепестковую форму. Для плоскостности измеряют отклонение поверхности в пределах установленной зоны с оговорённым способом опирания; показания одной линейки не воспроизводят полную геометрическую спецификацию.
Протокол результата
Указывают дату, деталь и версию чертежа, базу измерения, прибор и калибровку, температурные условия, стратегию выборки точек, числовое значение с размерностью и принятое правило решения о годности. Для сложных требований ISO GPS учитывают именно оператор спецификации, а не приблизительную бытовую трактовку знака.
Сводная таблица инженерной проверки
| Характеристика | Зависит от базы? | Пример контроля |
|---|---|---|
| Диаметр | Нет в простом линейном требовании | Микрометр или подходящий измеритель |
| Круглость | Обычно без внешней базы | Кругломер, профиль сечения |
| Параллельность | Да, указанная база | КИМ или схема с базой |

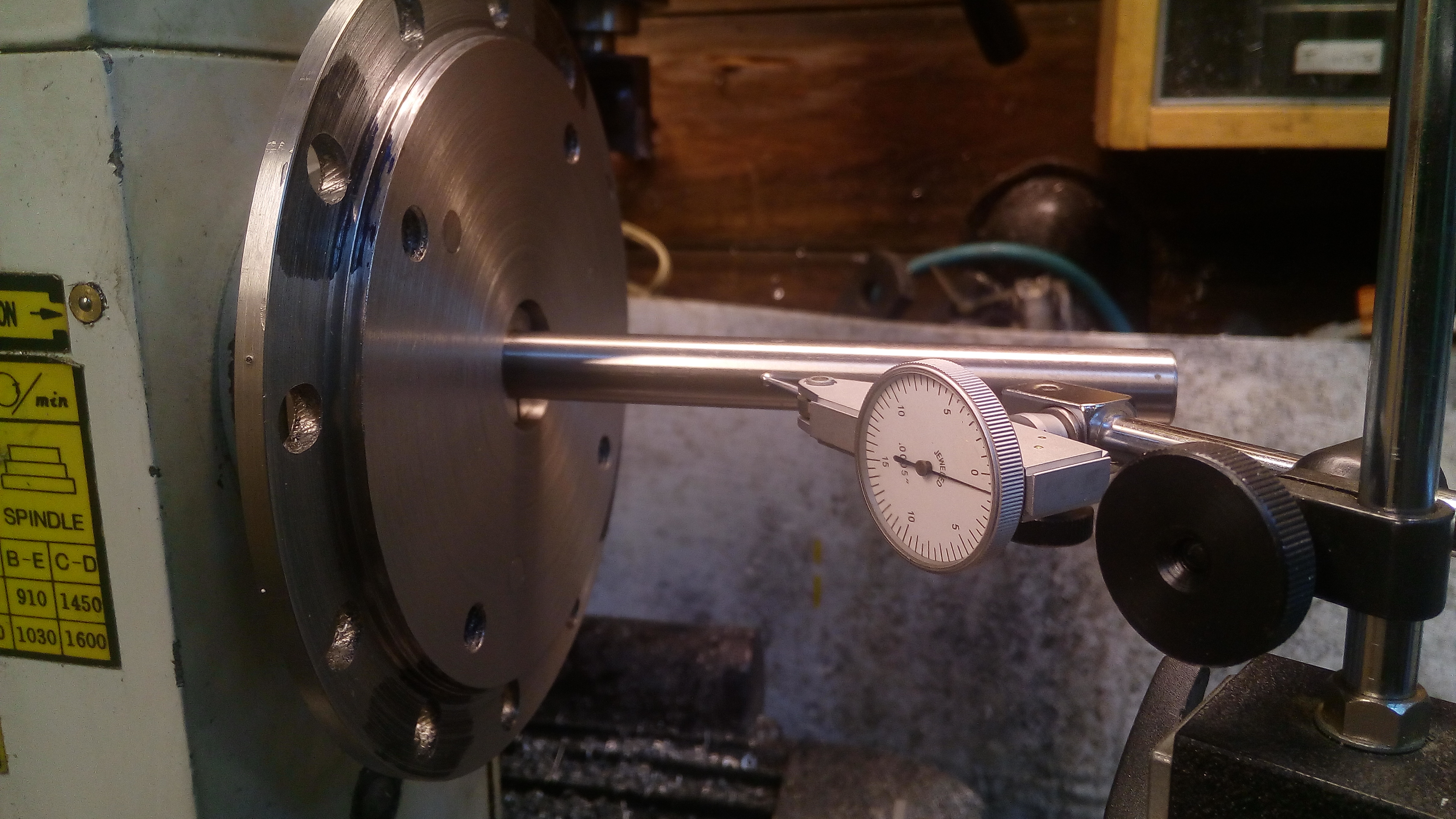

| Радиальное биение | Да | Вращение относительно базы + индикатор |
| Цилиндричность | Без внешней базы | Оценка поверхности по длине |
