Ra, Rz и допуски формы: как читать обозначения на чертеже

Почему одного размера недостаточно

На чертеже размер задаёт допустимый диапазон, например верхний и нижний предел диаметра. Но реальная поверхность может быть волнистой, овальной, неплоской или иметь следы обработки. Поэтому рядом с размером задают дополнительные требования: шероховатость поверхности, допуск формы и иногда допуск расположения.

Новичок часто смотрит только на номинальный размер и квалитет. В производстве этого недостаточно: одна и та же посадочная поверхность может пройти по диаметру, но не пройти по круглости, цилиндричности, биению или требуемой шероховатости.

Короткое правилоШероховатость описывает микрорельеф поверхности после обработки. Допуск формы и расположения описывает геометрическое отклонение всей поверхности или оси: прямолинейность, плоскостность, круглость, цилиндричность, параллельность, перпендикулярность, соосность, позицию и биение.

Как читать обозначение шероховатости

Обозначение шероховатости показывает, какую поверхность нужно получить после обработки. В записи могут указываться параметр Ra или Rz, базовая длина, направление неровностей, способ обработки и дополнительные требования.

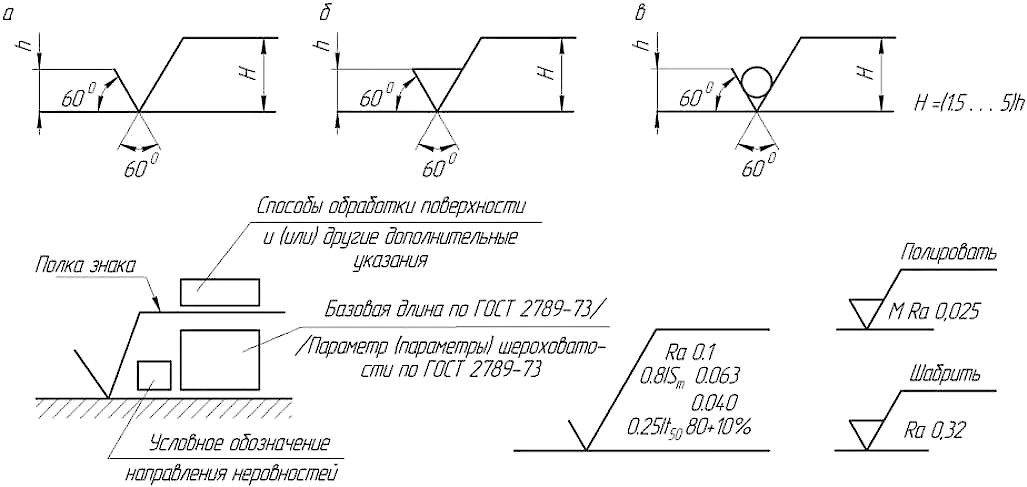

Обозначение шероховатости поверхности на чертеже: Ra, базовая длина, способ обработки и направление неровностей — **Рис. 1.** Примеры обозначения шероховатости: знак поверхности, параметр Ra, способ обработки и дополнительные указания к поверхности.

Если на чертеже указано Ra 0,32, это не просто справочная подпись. Такое требование влияет на операцию обработки, выбор инструмента, режимы резания, контроль и стоимость детали. Чем меньше значение Ra или Rz, тем выше требование к качеству поверхности.

Ra и Rz: что означает каждый параметр

Параметр	Что показывает	Как читать на практике
Ra	Среднее арифметическое отклонение профиля.	Часто используется как основной параметр для указания качества обработанной поверхности.
Rz	Высота неровностей профиля по характерным точкам.	Полезен, когда важны выступы и впадины профиля, а не только усреднённое значение.
Базовая длина	Участок, на котором оценивают профиль.	Нужна для корректного сравнения измерений и требований чертежа.

В практическом расчёте шероховатость удобно связывать с точностью размера. В Fits Calc можно перейти от допуска размера к ориентировочным уровням поверхности и быстро получить значения, которые затем проверяются по требованиям чертежа и технологии.

Ra ≈ 0,05ITориентировочный уровень A

Ra ≈ 0,025ITориентировочный уровень B

Ra ≈ 0,012ITориентировочный уровень C

ВажноОриентировочная связь с допуском размера не заменяет требования чертежа, технологический процесс и нормоконтроль. Она помогает быстро оценить порядок шероховатости, но окончательное значение выбирают по назначению поверхности.

Допуски формы и расположения

Допуск формы задаёт, насколько реальная поверхность может отличаться от идеальной геометрии. Например, цилиндрическая поверхность может иметь правильный средний диаметр, но быть недостаточно круглой или иметь отклонение цилиндричности. В таком случае обычный размерный допуск не покажет всю проблему.

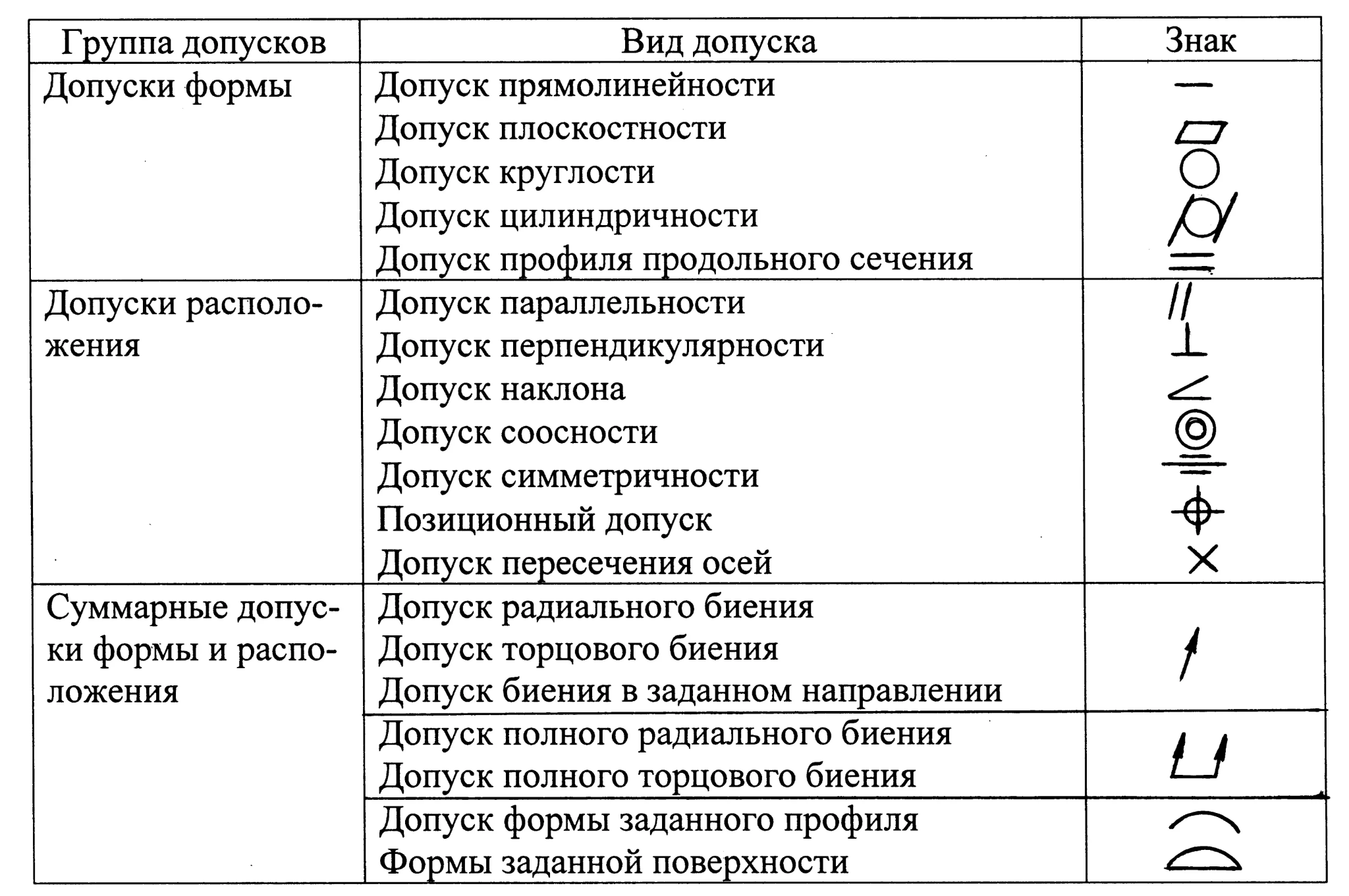

Группы допусков формы и расположения: прямолинейность, плоскостность, круглость, цилиндричность, параллельность, перпендикулярность, соосность, позиционный допуск и биение — **Рис. 2.** Основные группы допусков формы, расположения и суммарных отклонений, которые применяются на машиностроительных чертежах.

Группа	Примеры требований	Зачем указывать
Форма	Прямолинейность, плоскостность, круглость, цилиндричность.	Чтобы ограничить отклонение самой поверхности от идеальной геометрии.
Расположение	Параллельность, перпендикулярность, наклон, соосность, симметричность, позиционный допуск.	Чтобы задать положение одной поверхности, оси или элемента относительно другой базы.
Суммарные отклонения	Радиальное биение, торцовое биение, полное радиальное и полное торцовое биение.	Чтобы контролировать совместное влияние формы и расположения при вращении или базировании.

Мини-пример: посадочная поверхность

Допустим, на валу есть посадочная поверхность под точную деталь. Одного диаметра недостаточно: нужно указать качество поверхности и, при необходимости, ограничить отклонения формы. Тогда чертёж задаёт не только размер, но и работоспособность узла после сборки.

РазмерОпределяет предельный диаметр поверхности.

Ra или RzОпределяет требуемый микрорельеф после обработки: точение, шлифование, полирование и др.

Допуск формыОграничивает круглость, цилиндричность, плоскостность или другой вид отклонения.

Если поверхность должна работать в посадке, вращении или уплотнении, эти требования рассматривают вместе. Хороший размер без нужной шероховатости и формы не гарантирует нормальную работу детали.

Проверьте параметры поверхности в Fits Calc

Введите исходные данные по размеру, шероховатости или допуску формы — Fits Calc поможет связать требование чертежа с расчётными и справочными значениями без ручного перебора таблиц.

Получить пробный доступ

Итог

Ra и Rz отвечают за микрогеометрию поверхности, а допуски формы и расположения — за отклонения поверхности, оси или элемента от идеальной геометрии. На чертеже эти требования дополняют размер и помогают передать производству не только номинал, но и реальное качество детали.

Источники и нормативные ссылки

ГОСТ 2789-73 — «Шероховатость поверхности. Параметры и характеристики».
ГОСТ 2.309-73 — ЕСКД. «Обозначения шероховатости поверхностей».
ГОСТ Р 70117-2022 — геометрические характеристики изделий, связь шероховатости с допуском размера и уровнем поверхности.
ГОСТ 2.308-2011 — ЕСКД. «Указание допусков формы и расположения поверхностей».
ГОСТ 24642-81 — «Допуски формы и расположения поверхностей. Основные термины и определения».
