Шпоночное соединение: как подобрать шпонку, паз вала и паз втулки

Почему шпоночное соединение нельзя считать только по шпонке

Шпонка работает вместе с валом и втулкой. Поэтому в расчёте одновременно участвуют три элемента: сама шпонка, паз на валу и паз во втулке. Если проверить только размер шпонки, можно пропустить проблему сборки: паз окажется слишком узким, слишком свободным или не даст требуемого характера соединения.

В производственной задаче обычно известен диаметр вала и тип соединения. По этим данным выбирают сечение b×h, затем задают длину l и проверяют предельные размеры. Для призматических шпонок это удобно рассматривать на примере ГОСТ 23360-78.

Главная идея Шпонка, паз вала и паз втулки имеют свои поля допусков. Итоговая сборка зависит не от одного номинального размера b, а от сочетания предельных размеров всех трёх элементов.

Какие данные нужны для расчёта

Данные	Зачем нужны
Диаметр вала d	По нему выбирают стандартное сечение шпонки b×h и диапазон применимости.
Тип соединения	Свободное, нормальное или плотное соединение влияет на поля допусков пазов.
Исполнение шпонки	Определяет вариант геометрии и поле допуска шпонки, например h9.
Длина l	Нужна для обозначения шпонки, массы и проверки работоспособности соединения.
Контрольные размеры	Используются для проверки пазов и калибров на производстве.

Пример: плотное соединение, шпонка 7×7×45

Возьмём пример из расчёта Fits Calc: призматическая шпонка по ГОСТ 23360-78, плотное соединение, исполнение 2, сечение 7×7 и длина 45 мм. В результате формируется обозначение:

Шпонка 7×7×45 ГОСТ 23360-78готовое обозначение детали

Сталь шпоночная 7×7 ГОСТ 8787-68заготовка по сортаменту

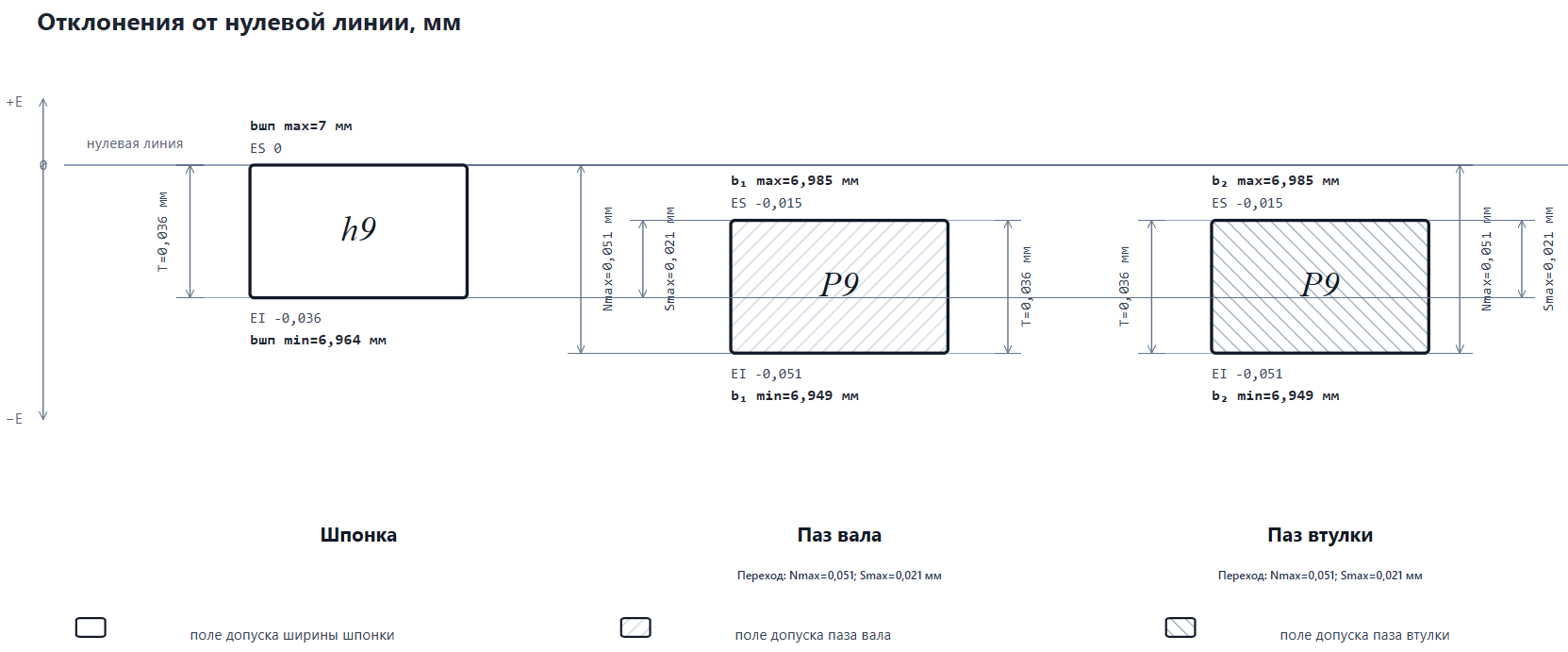

Диаграмма отклонений по ширине шпонки h9 и пазов P9 для вала и втулки — **Рис. 1.** Поля допусков по ширине: шпонка h9 и пазы вала/втулки P9. Такая схема сразу показывает, где находятся предельные размеры относительно нулевой линии.

Что показывает поле допуска h9/P9

В примере ширина шпонки имеет поле h9. Верхнее отклонение равно нулю, нижнее отрицательное, поэтому максимальная ширина шпонки совпадает с номиналом, а минимальная уходит ниже него.

Элемент	Поле	Номинал	Предельные размеры
Шпонка b	h9	7 мм	6,964 … 7,000 мм
Паз вала b₁	P9	7 мм	6,949 … 6,985 мм
Паз втулки b₂	P9	7 мм	6,949 … 6,985 мм

По ширине получается переходный характер соединения: в расчёте указан диапазон от максимального натяга до максимального зазора. Для пазов вала и втулки в примере получено Nmax = 0,051 мм и Smax = 0,021 мм.

Важно Нельзя ориентироваться только на номинальные 7 мм. При одинаковом номинале фактическая сборка определяется предельными размерами: шпонка может быть ближе к верхней границе поля, а паз — ближе к нижней.

Пазы вала и втулки

Для соединения важна не только ширина паза, но и глубина. В примере глубина паза вала t₁ составляет 4…4,2 мм, а глубина паза втулки t₂ — 3,3…3,5 мм. Эти размеры влияют на посадку детали, распределение нагрузки и контрольные размеры после обработки.

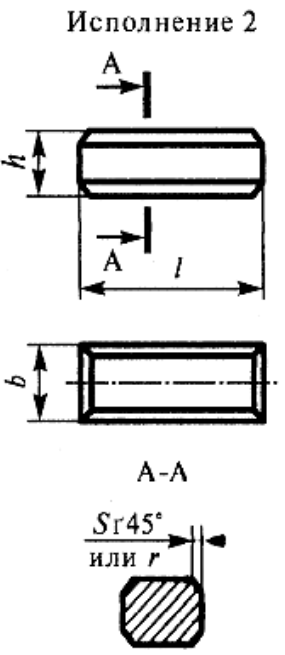

Исполнение 2 призматической шпонки с размерами b, h и l — **Рис. 2.** Исполнение 2 призматической шпонки: ширина b, высота h и длина l.

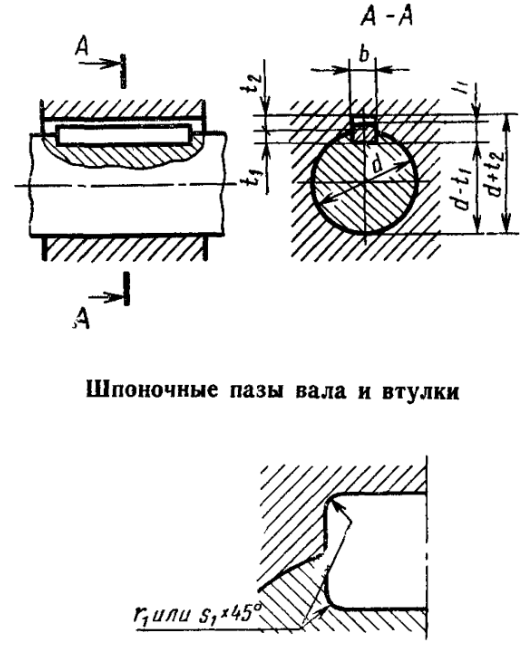

Шпоночные пазы вала и втулки с размерами t1 и t2 — **Рис. 3.** Пазы вала и втулки: кроме ширины b контролируются глубины t₁ и t₂.

Контроль шпоночного соединения калибрами

После расчёта размеров возникает производственный вопрос: как проверить паз и шпонку. Для этого используются контрольные размеры и калибры. В Fits Calc для текущей пары размеров могут быть показаны схемы контрольной шпонки, калибра-пробки для втулки и калибра-призмы для вала.

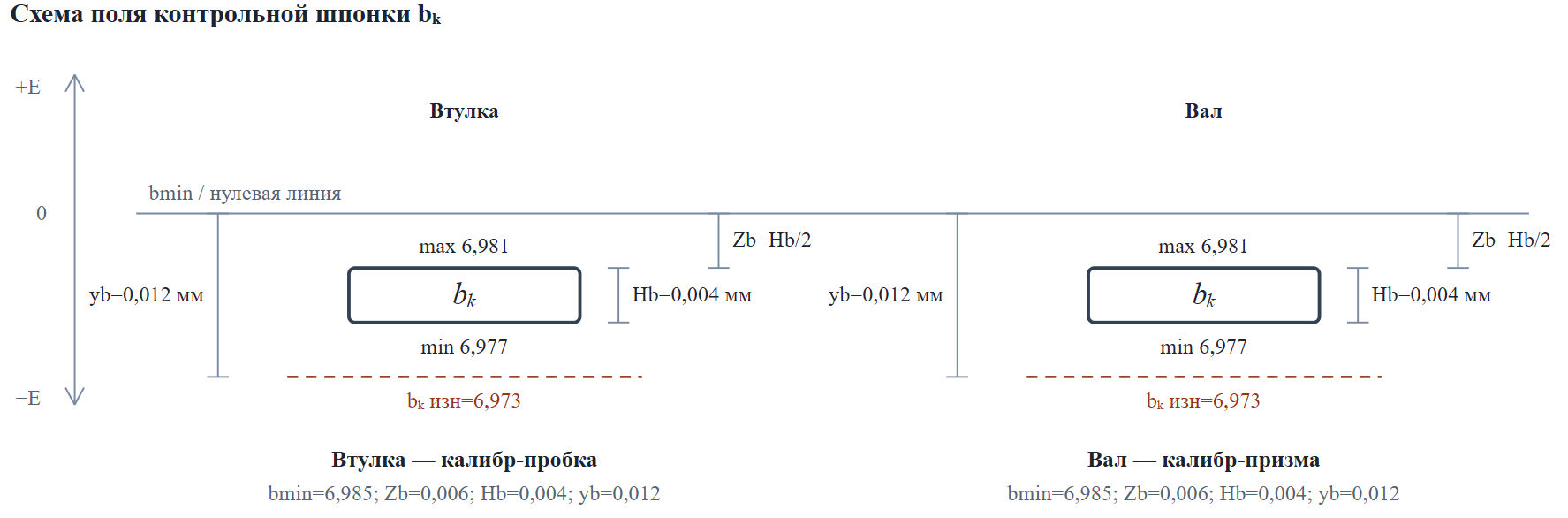

Схема поля контрольной шпонки bk для втулки и вала — **Рис. 4.** Поле контрольной шпонки bₖ. В примере показаны предельные размеры bₖ и граница износа для контроля втулки и вала.

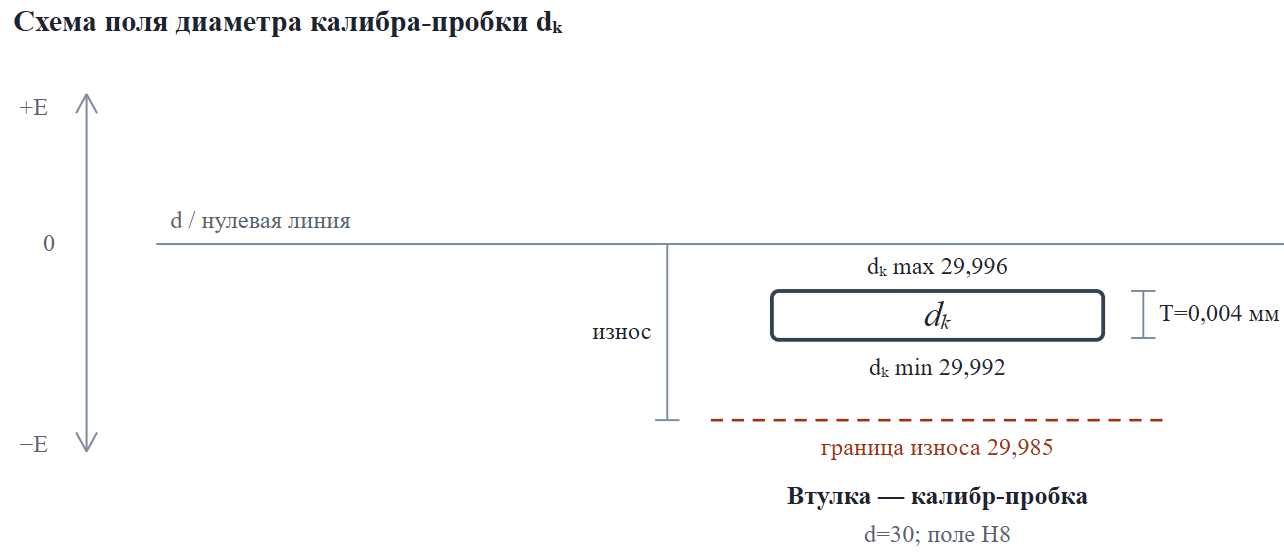

Схема поля диаметра калибра-пробки dk — **Рис. 5.** Диаметр калибра-пробки dₖ для контроля втулки.

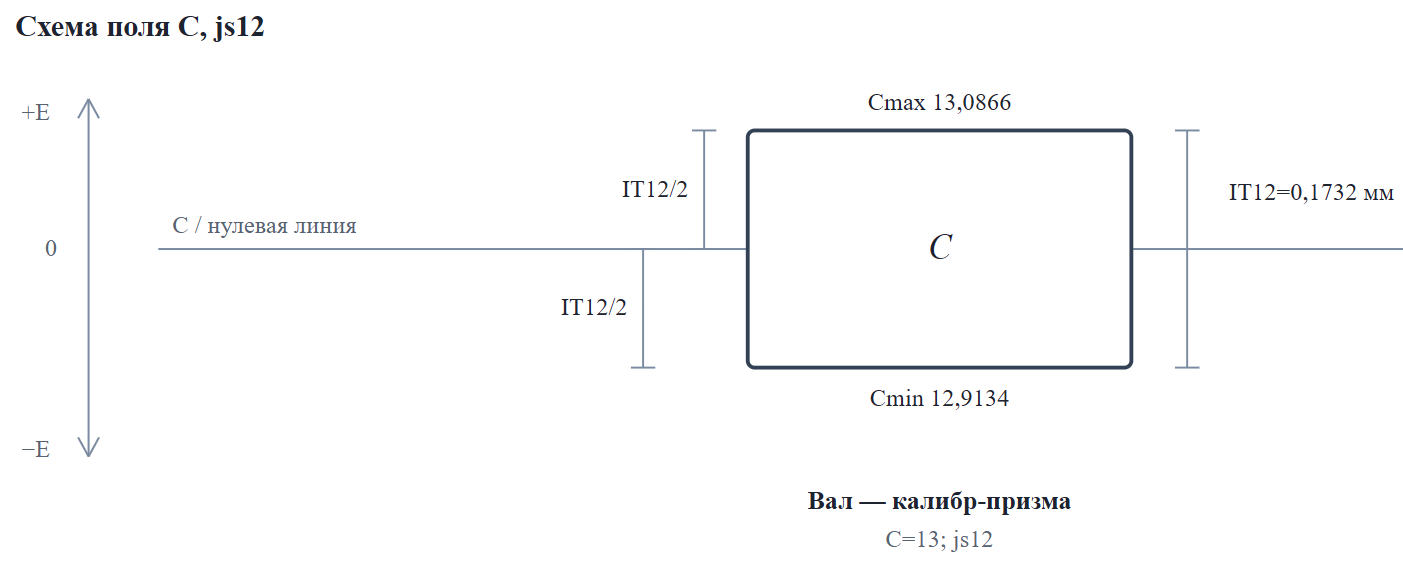

Схема поля C js12 для калибра-призмы — **Рис. 6.** Размер C калибра-призмы для контроля паза вала.

Почему это неудобно считать вручную

Для одного соединения нужно последовательно пройти несколько таблиц: выбрать b×h по диаметру вала, подобрать длину, определить поля допусков, найти предельные отклонения шпонки и пазов, затем проверить переход, контрольные размеры и рекомендации по шероховатости.

Если таких соединений несколько, ручной расчёт быстро превращается в перенос значений из таблиц и повторение одинаковых формул. Ошибка в знаке отклонения или выбранном поле допуска меняет вывод по сборке.

Fits Calc сокращает этот путь: вводится диаметр, тип соединения, исполнение и длина, после чего система показывает обозначение шпонки, предельные размеры, поля допусков, переход по ширине и данные для контроля.

Проверьте шпоночное соединение в Fits Calc

Задайте диаметр вала, тип соединения и длину шпонки. Fits Calc подберёт сечение, построит схему полей допусков и покажет размеры шпонки, пазов вала, пазов втулки и контрольных калибров.

Получить пробный доступ

Итог

Шпоночное соединение нужно рассматривать как систему из трёх элементов: шпонки, паза вала и паза втулки. В чистовом расчёте важны не только b×h и длина l, но и поля допусков, предельные размеры, характер соединения и способ контроля.

Источники и нормативные ссылки

ГОСТ 23360-78 — призматические шпонки и шпоночные пазы; размеры, исполнения и табличные параметры соединений.
ГОСТ 8787-68 и ГОСТ 8786 — сортамент стальной шпоночной заготовки.
ГОСТ 24109-80 — контрольные калибры для шпоночных соединений.
ISO 286 — система допусков и посадок, используемая для полей типа h9.
Расчётный пример Fits Calc — шпонка 7×7×45, поля h9/P9, пазы вала и втулки, контрольная шпонка и калибры.
