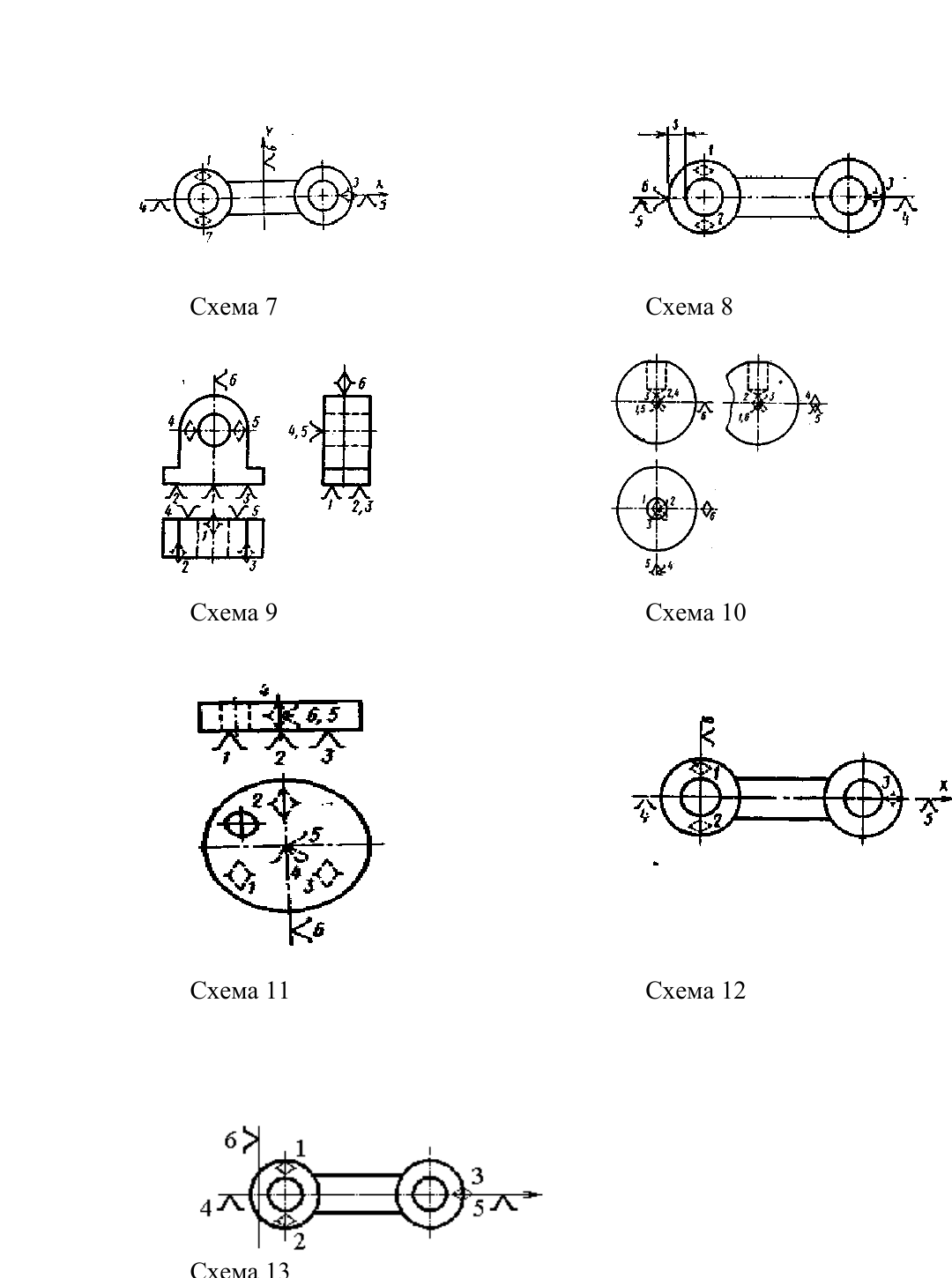

Совмещение баз
Если конструкция детали и операция позволяют, технологическую базу целесообразно совмещать с базой, от которой задан обрабатываемый размер.
Почему погрешность может стать нулевой
При совпадении установочной и измерительной базы изменение размеров исходной заготовки между этими поверхностями не переносится в выдерживаемый размер.
Постоянство баз
Смысл принципа постоянства — использовать согласованный комплект баз на последовательных операциях, когда это технологически возможно.
Черновая и чистовая база
Черновая база выбирается по необработанной поверхности и обычно используется ограниченно. После подготовки чистовых баз процесс целесообразно строить так, чтобы сохранять их как можно дольше.
- Анализируйте принцип совмещения отдельно для каждого выдерживаемого размера.
- Смена базы должна быть технологически мотивирована.
- Проверяйте возможность повторного использования чистовой базы.
Продолжить проверку в Fits Calc
Статья объясняет методическую основу. Для конкретных исходных данных используйте расчётные и справочные модули Fits Calc, а нормативные значения проверяйте по применимому стандарту и документации.
Открыть Fits Calc →Когда несовмещение баз создаёт ошибку
Если размер на чертеже задан от одной поверхности, а инструмент настраивают относительно другой, отклонение промежуточного размера входит в размерную цепь. Принцип совмещения предполагает, что технологическая база совпадает с конструкторской/измерительной для контролируемой характеристики, когда это возможно.
Расчёт и проверка на исходных данных
Пример: требуется расстояние 40±0,05 мм от базы A. Если обработку ведут от B, а A–B=20±0,10 мм, неопределённость B при расчёте по предельным случаям уже ±0,10 мм — больше половины поля допуска целевого размера; такое базирование требует перерасчёта или другой технологии.
Технологические различия
| Подход | Преимущество | Риск |
|---|---|---|
| Совмещённые базы | Меньше переносов размеров | Сложнее оснастка |
| Смена баз | Гибкость маршрута | Дополнительная размерная цепь |
| Постоянство баз | Снижение накопления ошибок | Требования к сохранности баз |
Таблицу можно прокручивать по горизонтали →
Как применять результат
Показанные числовые значения — расчётные иллюстрации, а не предписанные режимы конкретного предприятия. Для выпуска детали сопоставляют результат с её чертежом, фактическими характеристиками материала, допустимыми нагрузками и возможностями оборудования. Требования принимают из согласованной технической документации.
