Чертёж из 3D-модели автоматически: виды, разрезы, размеры и контроль ЕСКД

Практическое руководство по автоматизации чертежа: ассоциативные виды и разрезы, размерные обозначения, основная надпись, контроль проекций и проверка по ЕСКД.

3D → 2DЧертежиЕСКД

Что автоматизируется и где проходит граница

Из готовой 3D-модели многие CAD-системы позволяют программно создать документ чертежа и расположить виды. Но автоматическое создание основных видов не означает, что чертёж полностью оформлен по ЕСКД. Инженер должен принять масштаб, проекции, размеры, разрезы, базы, допуски и комплектность технических требований.

Официальный SOLIDWORKS API имеет метод IDrawingDoc.CreateDrawViewFromModelView3 для построения вида на листе. В SDK КОМПАС есть 2D API для графических документов. Доступность конкретных действий в Fits Calc CAD Assistant зависит от его текущего адаптера и проверяется отдельно; эти примеры показывают технологическую возможность CAD API, а не подтверждённую кнопку «создать весь чертёж».

Пример 1: чертёж фланцевой втулки

Чертёж фланцевой втулки: вид спереди, разрез A–A, изометрия и размеры. Исходный образец для анализа; не утверждается, что данный лист автоматически создан FitsCalc.
Чертёж фланцевой втулки: вид спереди, разрез A–A, изометрия и размеры. Исходный образец для анализа; не утверждается, что данный лист автоматически создан FitsCalc.
Модель фланцевой втулки: объект, который можно использовать для формирования ассоциативных видов и сечений.
Модель фланцевой втулки: объект, который можно использовать для формирования ассоциативных видов и сечений.

На исходном листе присутствуют осевые размеры, радиусы, отверстия и разрез. При генерации по модели следует сначала выбрать базовый вид, затем выполнить проекционные и дополнительные виды, разрез через ось, после чего проверить штриховку, обозначения, толщины линий и размерные выноски.

Пример 2: пространственный отвод 90°

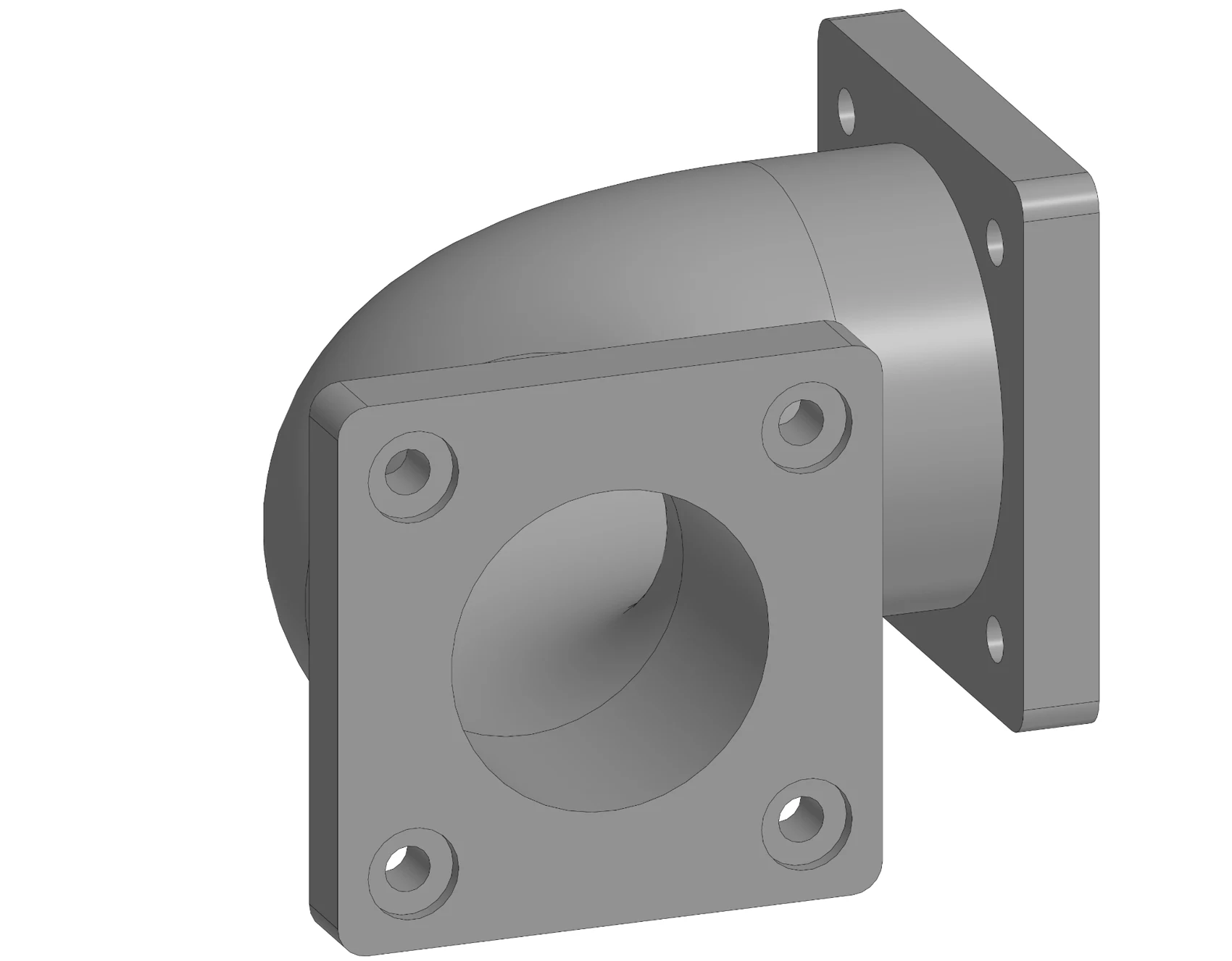

3D-модель отвода 90° с фланцами; исходная модель для построения 2D-представлений.
3D-модель отвода 90° с фланцами; исходная модель для построения 2D-представлений.

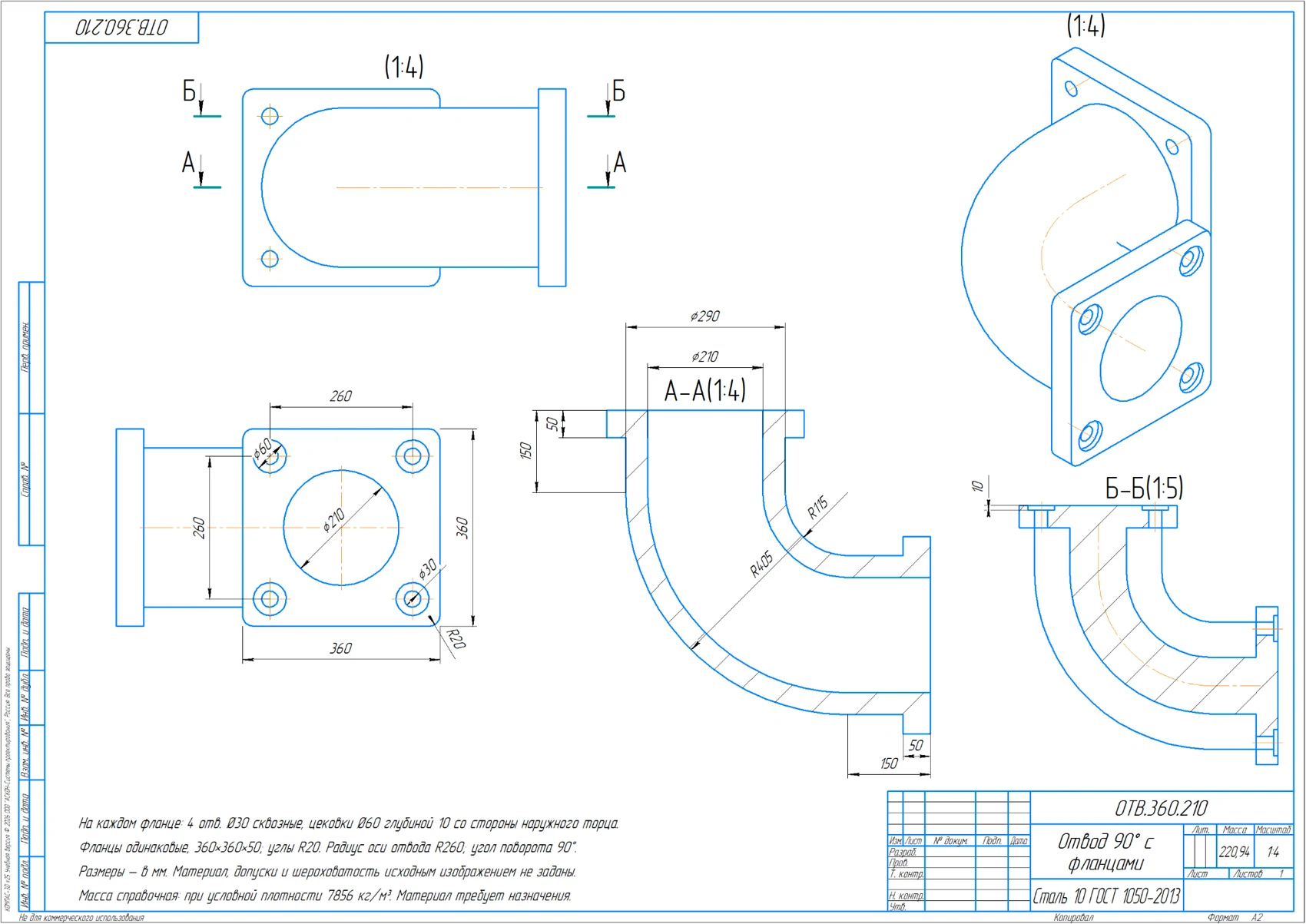

Чертёж отвода 90°: виды, разрезы, радиусы и фланцы. Доступный референс оформления и проверки, не отчёт автоматического экспорта.
Чертёж отвода 90°: виды, разрезы, радиусы и фланцы. Доступный референс оформления и проверки, не отчёт автоматического экспорта.

Для отвода особенно важны осевая траектория, радиусы изгиба, ориентация фланцев, совпадение диаметров на виде и в сечении, а также отверстия. Нельзя оценивать корректность листа только по изометрии.

Пошаговый технологический маршрут

  1. Зафиксировать нативную модель и её редакцию; убедиться, что модель корректно перестраивается.
  2. Создать чертёж по подходящему шаблону листа, масштабу и формату.
  3. Добавить главный и проекционные виды с нужной ориентацией и масштабом.
  4. Создать разрезы и сечения, проверяя линии секущих плоскостей, обозначения и штриховку.
  5. Перенести только требуемые размеры; проверить дублирование и независимость размеров от вида.
  6. Внести допуски, шероховатость, материал, технические требования и реквизиты основной надписи.
  7. Сопоставить размеры на чертеже с моделью и утвердить PDF и нативный документ.

Проверка по ЕСКД: не путать автоматизацию с нормативной приёмкой

Объект контроляЧто проверяетсяТипичная ошибка
Проекции и разрезыНаправление проецирования, секущая плоскостьНесогласованные виды
РазмерыПолнота, базирование, значенияАвторазмеры без конструкторского замысла
ДопускиОбозначения и функциональная достаточностьПодстановка общих допусков без обоснования
Основная надписьНаименование, обозначение, масштаб, материалПустые обязательные поля
ФайлОткрытие, формат, стабильностьPDF не соответствует сохранённой модели

Форму и реквизиты основной надписи следует проверять по применимому ГОСТ Р 2.104 и стандартам организации. Для рабочих чертежей нужны также соответствующие стандарты ЕСКД на виды, разрезы, размеры и обозначения.

Как использовать это с CAD Assistant

Ассистент может управлять последовательностью там, где это позволяют опубликованные и проверенные инструменты адаптера. Перед запуском важно проверить список доступных операций и их статусы. До подтверждения полноценного генератора чертежей FitsCalc не следует обещать автоматическую готовую конструкторскую документацию одной командой.

Связанный материал: SOLIDWORKS API и ИИ. Официальный пример: CreateDrawViewFromModelView3.
