Суть
Размер ≠ форма ≠ расположениенезависимые группы геометрических требованийБазаопорный геометрический элемент для ориентационных и позиционных допусков| Элемент | Смысл | Инженерная интерпретация |
|---|---|---|
| Форма | прямолинейность, плоскостность, круглость, цилиндричность | |
| Ориентация | параллельность, перпендикулярность, наклон | |
| Расположение | позиция, соосность/концентричность в применимых системах | |
| Биение | радиальное/торцевое, полное |
Таблицу можно прокручивать по горизонтали →
Цилиндр может иметь допустимый средний диаметр, но недопустимую овальность или изгиб оси. Поэтому функциональные поверхности требуют дополнительных геометрических ограничений.
Для допусков ориентации и расположения важно правильно выбрать базовые элементы, которые воспроизводят функциональную схему установки детали.
Геометрические допуски задают в рамке с символом характеристики, числовым значением и, когда требуется, обозначениями баз.
Нормативная база

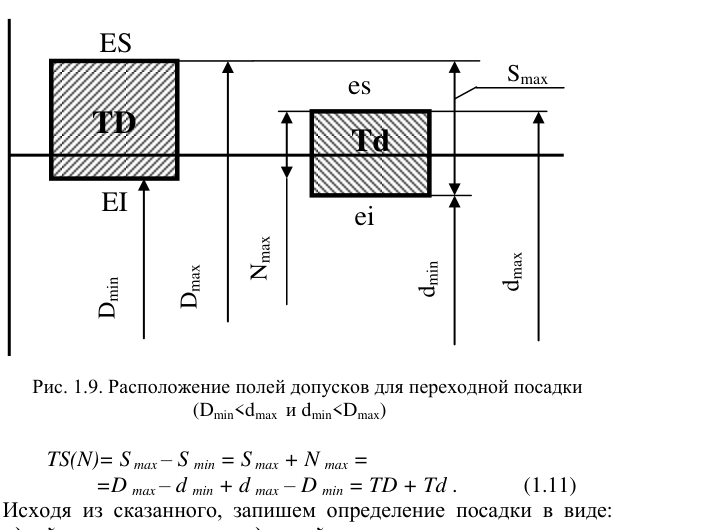

- ГОСТ 25346-2013 (ISO 286-1:2010) — основные положения, допуски, отклонения и посадки
- ГОСТ 25347-2013 (ISO 286-2:2010) — ряды допусков и предельные отклонения
- ГОСТ Р 53442-2015 (ИСО 1101:2012) — геометрические допуски формы, ориентации, месторасположения и биения
Размер, форма, ориентация и биение — разные требования
Соответствие диаметру не доказывает цилиндричность; соответствие цилиндричности не доказывает соосность. Геометрические допуски описывают допустимое отклонение от идеального геометрического объекта, иногда относительно баз.
Расчётные зависимости
Для радиального биения на контрольной окружности TIR=Rmax−Rmin по показаниям индикатора при определённой процедуре вращения.
Пример с исходными значениями
При контроле шейки получены крайние показания индикатора −0,012 и +0,018 мм. TIR=0,030 мм. Если чертёж задаёт предельное радиальное биение 0,020 мм относительно базы A, деталь не проходит по этому требованию, даже если диаметр годен.
Численные и функциональные сопоставления
| Характеристика | Что ограничивает | База |
|---|---|---|
| Размер | Диаметр/расстояние | Не всегда требуется |
| Цилиндричность | Отклонение формы | Не задаётся |
| Радиальное биение | Суммарное изменение показаний при вращении | Обязательная база |
Таблицу можно прокручивать по горизонтали →
Контроль инженерной применимости
Приведённые условные численные примеры демонстрируют последовательность расчёта. Для выпуска детали отдельно сверяют номинальный размер, конкретные отклонения по актуальному стандарту, метод измерения, температурный режим и требуемую функцию соединения. Применимость символов и допусков устанавливает согласованная конструкторская документация.
Для числовой подстановки нужно указывать единицы измерения каждого исходного значения. Разности размеров в миллиметрах при необходимости переводят в микрометры по правилу 1 мм = 1000 мкм.
