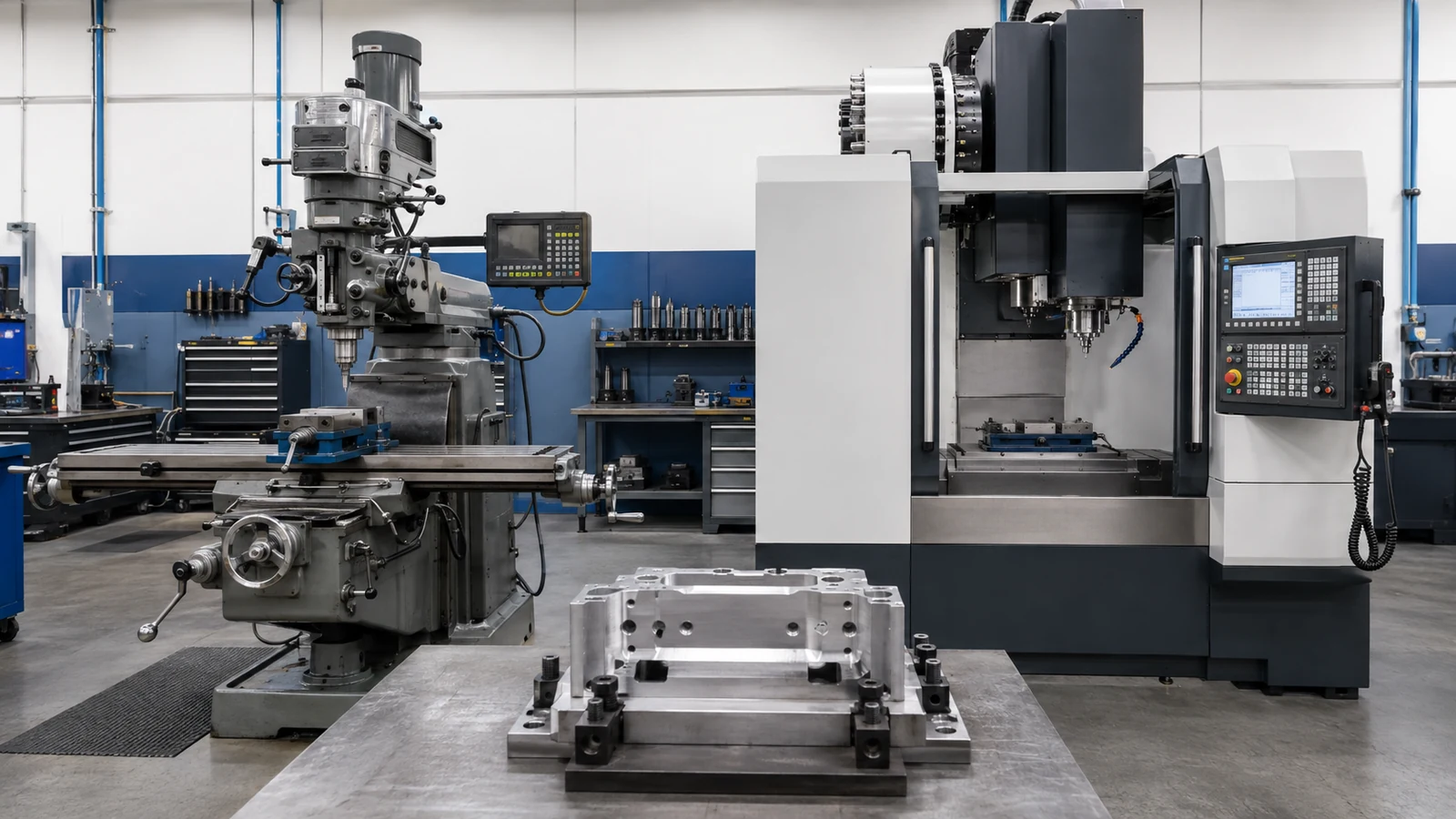

Фрезерный станок или обрабатывающий центр: в чём разница

Функциональное различие

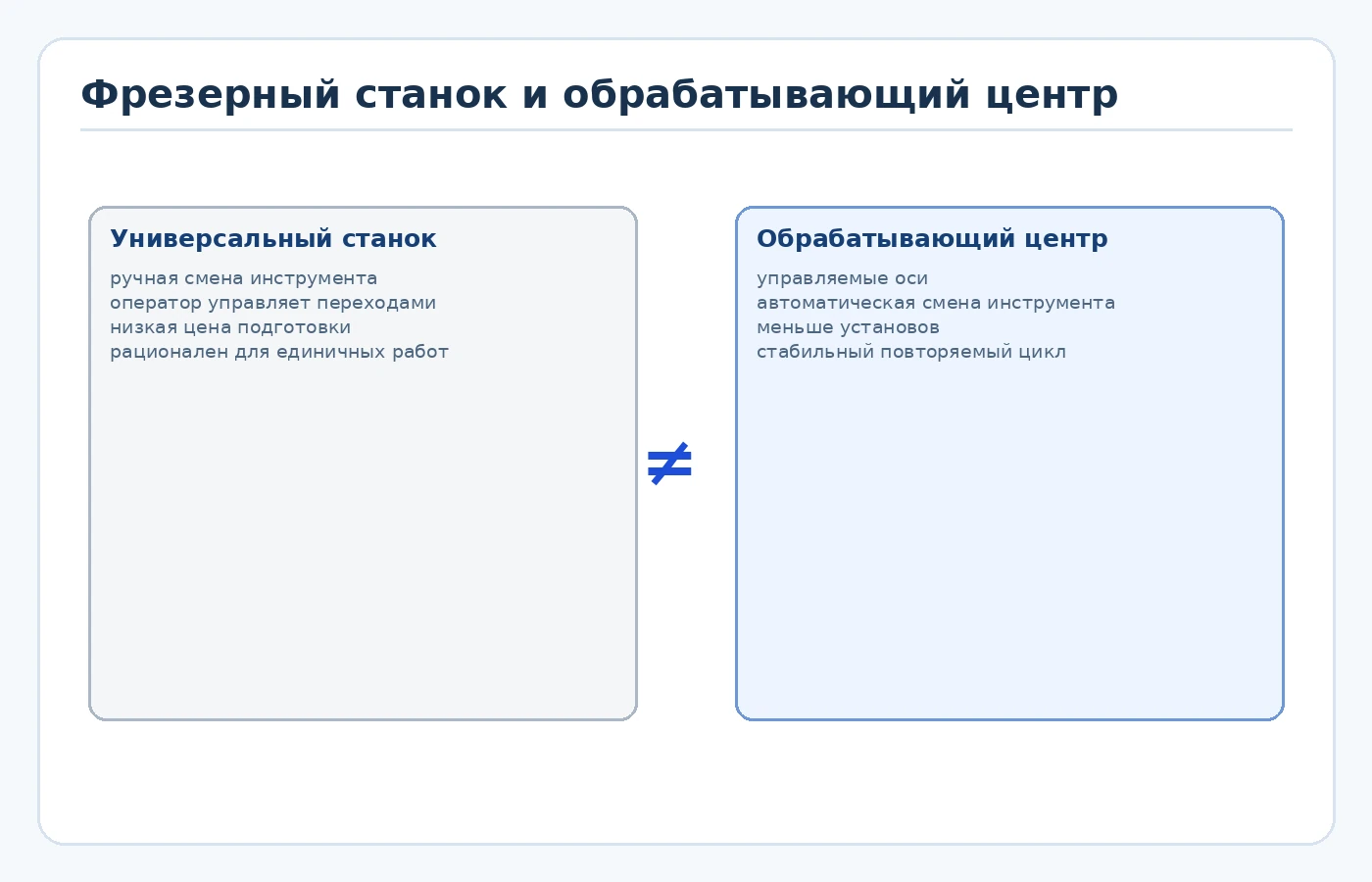

Универсальный фрезерный станок эффективен для простых плоскостей, пазов, единичного ремонта и работ, где оператор постоянно участвует в установке и измерении. Обрабатывающий центр объединяет управляемые перемещения, автоматическую смену инструмента, систему коррекций и программу, которая повторяет цикл.

Трёхосевой вертикальный центр обрабатывает верхние поверхности и боковые элементы доступным инструментом. Четвёртая или пятая ось сокращает число переустановок, но усложняет кинематику, программирование, контроль столкновений и требования к постпроцессору.

Цена установов

Каждая переустановка добавляет вспомогательное время и новую погрешность базирования. Если корпус приходится переворачивать четыре раза, экономия на простом станке может исчезнуть из-за приспособлений, разметки и контроля. Центр особенно выгоден, когда многие поверхности обрабатываются из одной базы.

Однако автоматизация не отменяет технологию. Для длинной открытой плоскости тяжёлый горизонтально-фрезерный станок может быть рациональнее компактного вертикального центра. Сравнивают доступ к поверхности, удаление стружки, жёсткость, мощность и фактический цикл.

Инструментальная система

Для центра проверяют конус шпинделя, максимальный диаметр и массу инструмента, число позиций магазина, время смены и ограничения при соседних гнёздах. Для универсального станка важны совместимость оправок, ручная смена и возможность точной настройки. Большой магазин полезен только тогда, когда маршрут действительно использует его ёмкость.

Инженерная интерпретация результата

Число осей следует связывать с направлениями нормалей обрабатываемых поверхностей. Если все элементы доступны сверху, трёх осей достаточно. Если боковые отверстия можно получить после одного точного поворота, рациональна индексируемая четвёртая ось. Непрерывная пятиосевая интерполяция нужна только там, где инструмент должен менять ориентацию вдоль поверхности. Покупка лишней кинематической сложности увеличивает требования к наладке и контролю.

Вертикальная и горизонтальная компоновки различаются удалением стружки и доступом к сторонам детали. При глубоких полостях стружка на вертикальном центре может повторно попадать под инструмент. Горизонтальный центр с паллетой удобен для многосторонней обработки корпусов, но требует иной площади и оснастки. Универсальный горизонтально-фрезерный станок, в свою очередь, может оказаться самым жёстким вариантом для длинного открытого паза.

Магазин инструмента анализируют по реальному маршруту. К технологическим инструментам добавляют щуп, контрольный инструмент, дубли на случай стойкости и соседние пустые позиции для крупногабаритных фрез. Номинальные 24 позиции могут фактически дать меньше доступных мест. В единичной работе ручная смена пяти инструментов может быть приемлема; в автоматическом цикле даже одна ручная операция разрушает расчёт автономности.

Экономическое сравнение завершают не временем резания, а временем получения годной детали. В него входят базирование, пробный проход, межоперационный контроль, очистка, удаление стружки и возможная передача на другой станок. Обрабатывающий центр выигрывает, когда объединяет эти переходы в устойчивый процесс. Если же деталь всё равно требует отдельной термообработки и шлифования между фрезерными этапами, ожидаемое сокращение установов может быть меньше.

Что проверить в первую очередь

Расчётный пример

Корпус требует фрезерования плоскости, восьми отверстий, двух карманов и бокового резьбового отверстия. На универсальном станке операция разделяется минимум на три установа; суммарное вспомогательное время принято 18 мин. На вертикальном центре с поворотной четвёртой осью переходы выполняются за один установ, а смена восьми инструментов занимает менее минуты суммарно. При партии 80 деталей сокращение вспомогательного времени доминирует над более долгой подготовкой программы. Для одной ремонтной детали универсальный станок может остаться экономически предпочтительным.

Порядок проверки

1. 1Разбить деталь на поверхности и переходы.
2. 2Определить требуемые установы.
3. 3Проверить доступ инструмента и оси.
4. 4Составить список инструмента.
5. 5Оценить основное и вспомогательное время.
6. 6Проверить рабочую зону и мощность.
7. 7Сравнить стоимость обработки партии.
