Суть
Dmax = D + ESнаибольший предельный размер отверстияDmin = D + EIнаименьший предельный размер отверстияdmax = d + esнаибольший предельный размер валаdmin = d + eiнаименьший предельный размер вала| Элемент | Смысл | Инженерная интерпретация |
|---|---|---|
| Номинальный | Базовый размер, относительно которого задают отклонения | |
| Действительный | Размер, полученный измерением с известной погрешностью | |
| Предельные | Максимально и минимально допустимые размеры |
Таблицу можно прокручивать по горизонтали →
Номинальный размер задаёт нулевую линию. Он не обязан совпадать с фактически измеренным значением и сам по себе не определяет годность детали.
Действительный размер должен находиться между наименьшим и наибольшим предельными размерами с учётом правил контроля и погрешности измерения.
Нельзя сравнивать измеренный размер только с номиналом. Проверяют именно попадание в допустимый интервал.
Нормативная база
- ГОСТ 25346-2013 (ISO 286-1:2010) — основные положения, допуски, отклонения и посадки
- ГОСТ 25347-2013 (ISO 286-2:2010) — ряды допусков и предельные отклонения

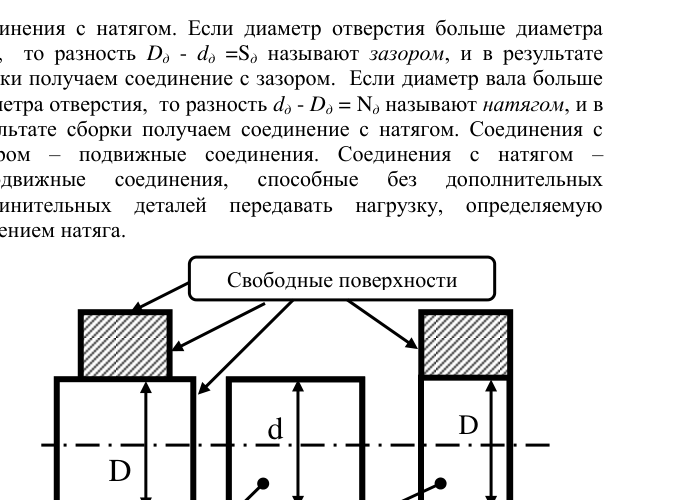

Предельные размеры и годность сопряжения
Действительный размер получают измерением и сравнивают с верхним и нижним предельными размерами. Номинал задаёт исходную размерную базу, но сам по себе не гарантирует годность.
Расчётные зависимости
Dmax=D+ES; Dmin=D+EI; TD=Dmax−Dmin.
Пример с исходными значениями
Отверстие 40⁺⁰·⁰²⁵₀ мм имеет Dmin=40,000 мм и Dmax=40,025 мм. Измеренный размер 40,017 мм годен; 40,029 мм выходит за предел. При реальной приёмке отдельно учитывают неопределённость измерения.
Численные и функциональные сопоставления
| Обозначение | Значение | Смысл |
|---|---|---|
| D | 40,000 мм | Номинальный размер |
| Dmin | 40,000 мм | Нижний предел |
| Dmax | 40,025 мм | Верхний предел |
| TD | 0,025 мм | Поле допуска |
Таблицу можно прокручивать по горизонтали →
Контроль инженерной применимости
Приведённые условные численные примеры демонстрируют последовательность расчёта. Для выпуска детали отдельно сверяют номинальный размер, конкретные отклонения по актуальному стандарту, метод измерения, температурный режим и требуемую функцию соединения. Применимость символов и допусков устанавливает согласованная конструкторская документация.
Для числовой подстановки нужно указывать единицы измерения каждого исходного значения. Разности размеров в миллиметрах при необходимости переводят в микрометры по правилу 1 мм = 1000 мкм.
