Суть
T = max − minширина поля допускаTD = ES − EIдопуск отверстияTd = es − eiдопуск вала| Элемент | Смысл | Инженерная интерпретация |
|---|---|---|
| Ширина | Зависит от квалитета IT | |
| Положение | Задаётся основным отклонением | |
| Нулевая линия | Соответствует номинальному размеру |
Таблицу можно прокручивать по горизонтали →
Это интервал значений. Две детали одного номинала могут иметь одинаковый допуск, но совершенно разные положения полей.
Характер соединения определяется взаимным расположением поля отверстия и поля вала. Одна и та же ширина полей может давать зазор, натяг или переходную посадку.
На схемах отклонения откладывают относительно нулевой линии; вертикальный масштаб обычно сильно увеличен по сравнению с номинальным диаметром.
Нормативная база
- ГОСТ 25346-2013 (ISO 286-1:2010) — основные положения, допуски, отклонения и посадки
- ГОСТ 25347-2013 (ISO 286-2:2010) — ряды допусков и предельные отклонения

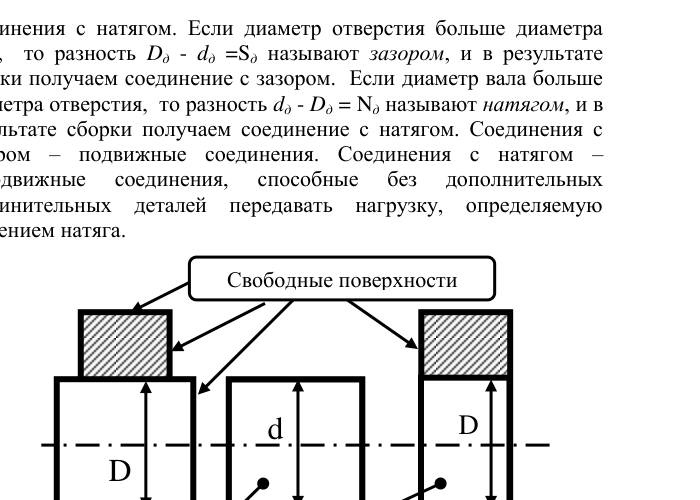

Нулевая линия, ширина и положение поля допуска
Поле допуска задаёт не только ширину допустимого разброса, но и положение относительно номинала. Два поля одинаковой ширины могут давать принципиально разные посадки.
Расчётные зависимости
TD=ES−EI; Td=es−ei. Для H-отверстия EI=0; для h-вала es=0.
Пример с исходными значениями
Сравним условные поля одного номинала 50 мм: отверстие [50,000;50,025] и вал A [49,980;49,995] дают гарантированный зазор 0,005…0,045 мм. Вал B [50,030;50,050] даёт гарантированный натяг 0,005…0,050 мм. Ширина допуска вала 0,020 мм в обоих случаях; отличается его положение.
Численные и функциональные сопоставления
| Пара | Нижняя граница | Верхняя граница |
|---|---|---|
| Отверстие | 50,000 | 50,025 |
| Вал A | 49,980 | 49,995 |
| Вал B | 50,030 | 50,050 |
Таблицу можно прокручивать по горизонтали →
Контроль инженерной применимости
Приведённые условные численные примеры демонстрируют последовательность расчёта. Для выпуска детали отдельно сверяют номинальный размер, конкретные отклонения по актуальному стандарту, метод измерения, температурный режим и требуемую функцию соединения. Применимость символов и допусков устанавливает согласованная конструкторская документация.
Для числовой подстановки нужно указывать единицы измерения каждого исходного значения. Разности размеров в миллиметрах при необходимости переводят в микрометры по правилу 1 мм = 1000 мкм.
