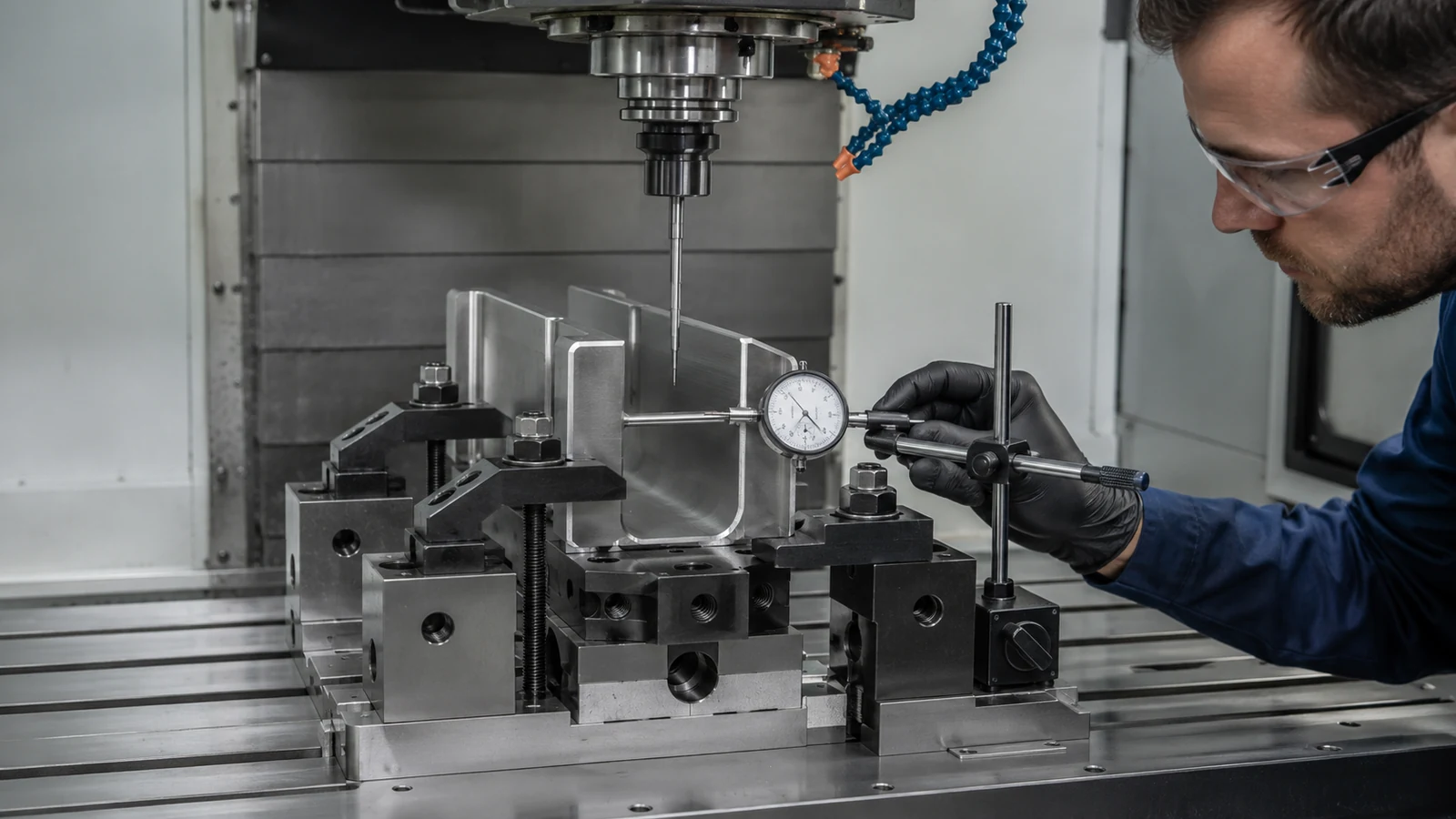

Система из последовательных податливостей

Аббревиатура СПИД означает «станок — приспособление — инструмент — деталь». В простейшей линейной оценке перемещения отдельных звеньев складываются. Поэтому жёсткий станок не компенсирует длинную тонкую оправку или слабое закрепление заготовки.

Жёсткость j связывает силу F и упругое перемещение y: j = F/y. Удобно складывать податливости 1/j. Реальная система зависит от направления нагрузки, положения осей, контактов, зазоров и частоты возбуждения, поэтому расчёт служит оценкой, а не заменой испытания.

Статическая и динамическая проблема

Статическое смещение вызывает систематическую погрешность размера и формы. Динамическая податливость определяет склонность к автоколебаниям: даже средняя сила может быть допустимой, но периодическое возбуждение оставляет волнистость и ускоряет износ.

Признаки недостаточной жёсткости — изменение размера по длине, дрожание поверхности, шум, выкрашивание кромки и сильная зависимость результата от вылета. Исправление начинают с самого податливого звена.

Практические способы повышения устойчивости

Сокращают вылет инструмента, увеличивают диаметр оправки, добавляют опору детали, меняют точку приложения зажима и удаляют загрязнения из контактов. Режим корректируют после механической компоновки: уменьшение глубины или ширины резания снижает силу, а изменение оборотов может вывести процесс из резонансной области.

Инженерная интерпретация результата

Силовую петлю строят от зоны контакта режущей кромки через инструмент, шпиндель, корпус станка, стол, приспособление и деталь обратно к зоне резания. Чем длиннее петля и больше в ней контактных соединений, тем выше вероятность перемещений. Высокое приспособление и длинная оправка одновременно увеличивают плечи сил, поэтому компактная компоновка обычно даёт больший эффект, чем простое увеличение силы зажима.

Контактная жёсткость зависит от чистоты и площади сопряжений. Стружка под деталью создаёт локальную опору и угловую ошибку; недостаточно затянутый болт допускает микроперемещения; чрезмерный зажим деформирует тонкую стенку. Перед изменением режима проверяют базовые поверхности, затяжку и повторяемость установки.

Динамическая устойчивость не выводится только из статического y = F/j. Собственные частоты зависят от массы и жёсткости, а периодические силы — от числа зубьев и оборотов. Изменение частоты вращения способно вывести возбуждение из опасной области без существенного снижения производительности. Для повторяющейся операции устойчивые зоны фиксируют экспериментально вместе с конкретной оправкой и вылетом.

Погрешность от упругой деформации может меняться вдоль траектории. При точении тонкого вала жёсткость минимальна посередине пролёта; при фрезеровании стенки она снижается по мере удаления материала. Поэтому постоянная коррекция не всегда помогает. Применяют черновые и чистовые переходы, технологические перемычки, последовательность симметричного снятия припуска и опоры, которые убирают после стабилизации формы.

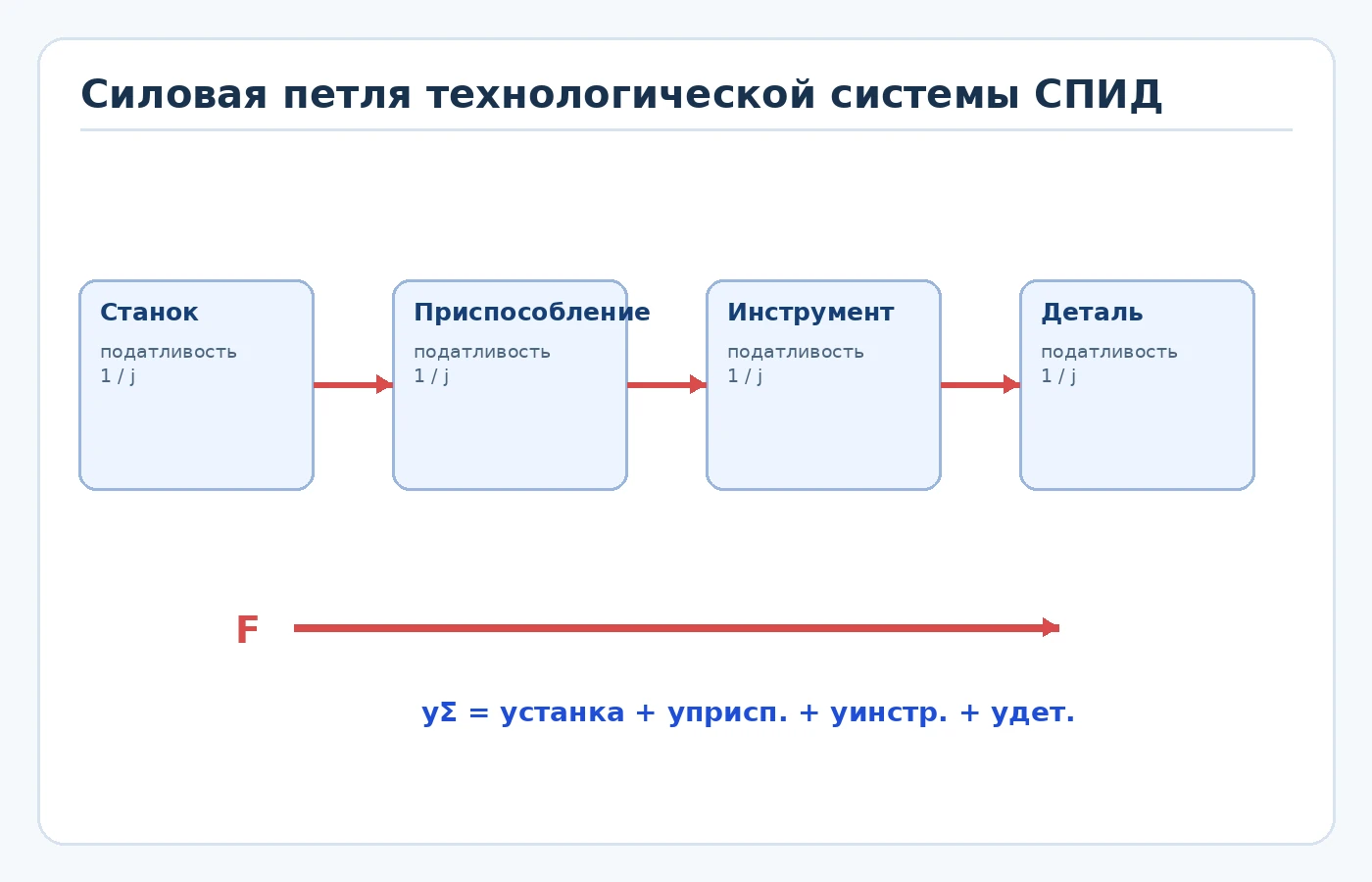

Силовая петля системы станок — приспособление — инструмент — деталь и суммарные деформации
Рис. 2. Силовая петля системы станок — приспособление — инструмент — деталь и суммарные деформации.

Что проверить в первую очередь

ГруппаЧто проверяетсяИнженерный смысл
СтанокШпиндель, направляющие, положение осейВыбирать устойчивую рабочую область
ПриспособлениеКонтакты, зажим, высотаСократить силовую петлю
ИнструментДиаметр и вылетМинимизировать вылет
ДетальСечение и длинаДобавить опору без деформации
ПроцессСилы и возбуждениеНастроить режим после компоновки

Линейная оценка перемещения

y = F/j

При F = 1200 Н и j = 60000 Н/мм получаем y = 0,020 мм.

Расчётный пример

При фрезеровании тонкой стенки измерено отклонение 0,05 мм. Оценка показывает: оправка даёт 0,020 мм, приспособление 0,010 мм, деталь 0,018 мм; сумма близка к наблюдаемой. Уменьшение подачи снижает силу, но ухудшает производительность. Более эффективны сокращение вылета оправки и добавление технологического ребра или опоры, после чего режим можно восстановить. Зажим проверяют отдельно, чтобы усиление не деформировало тонкую стенку ещё до резания.

Типичные ошибки

  • Приписывать вибрацию только станку.
  • Оценивать жёсткость без направления силы.
  • Снижать режим до проверки вылета и закрепления.
  • Считать зажим абсолютно жёстким.
  • Игнорировать динамику и положение осей.

Порядок проверки

  1. 1Определить направление результирующей силы.
  2. 2Нарисовать силовую петлю СПИД.
  3. 3Найти длинные и слабые звенья.
  4. 4Оценить перемещения по F/j.
  5. 5Изменить компоновку и опоры.
  6. 6Подобрать устойчивые обороты и режим.
  7. 7Подтвердить результат измерением детали.
Fits Calc

От требований к проверяемому выбору

Fits Calc помогает собрать параметры детали и операции, отфильтровать оборудование, увидеть пробелы в исходных данных и сохранить обоснование выбора. Каталог ускоряет поиск, но окончательное решение остаётся инженерной проверкой по паспорту и реальной комплектации.

Получить доступ

Связанные материалы

Дополнительная инженерная проверка выбора оборудования

Для темы «Жёсткость технологической системы СПИД» важно перейти от каталожного описания к проверке конкретной детали. Максимальный ход, мощность или частота вращения — это границы конфигурации, а не гарантия технологического результата.

δ = F/jконтрольная зависимость

Числовой пример: при силе 1000 Н и жёсткости системы 20000 Н/мм упругая деформация ≈0,05 мм — уже значимо для точного размера.

Группа проверкиЧто фиксироватьПочему это важно
Геометриягабарит детали + приспособление + выход инструментамаксимальный размер детали почти никогда не равен паспортному ходу
Режимобороты, подача, мощность, моментрежим должен попадать в рабочий диапазон привода
Жёсткостьвылет, опоры, масса, закреплениеформальная мощность не компенсирует слабую технологическую систему
Точностьбазы, прогрев, инструмент, измерениепаспортная точность не равна точности детали
Экономиканаладка, такт, загрузка, смена инструментадля малой и большой серии оптимальные решения различаются

Минимальный протокол пробной обработки

  1. Зафиксировать реальную оснастку и инструмент.
  2. Выполнить несколько циклов после прогрева.
  3. Измерить критические размеры, форму и поверхность.
  4. Записать фактический такт, корректоры и износ инструмента.
  5. Сравнить результат с расчётным запасом и только после этого подтверждать модель станка.

Как использовать статью в реальной задаче

  1. Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
  2. Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
  3. Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
  4. Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
  5. Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.
Цель статьиПосле чтения должно быть понятно не только «что это», но и какие данные собрать, что посчитать и чем подтвердить результат.

Источники и нормативные ссылки

  1. ISO 230-1:2012 — Методы проверки геометрической точности станков без нагрузки и в квазистатических условиях.
  2. ГОСТ 22267-76 — Схемы и способы измерений геометрических параметров металлорежущих станков.
  3. ISO/TR 230-8:2010 — Руководство по вибрациям станков.
