Как создать 3D-модель по чертежу с помощью ИИ: два инженерных примера

Разбор перехода от рабочего чертежа к CAD-модели: фланцевая втулка и отвод на 90°, выбор геометрических операций, контроль размеров и ограничения автоматического распознавания.

Чертежи3D-моделированиеИИ

Что необходимо прочитать с чертежа

В отличие от эскиза, рабочий чертёж содержит ортогональные виды, разрезы, размеры, сечения и условные обозначения. Отдельно читают геометрию, размеры и технические требования. Если исходное изображение не задаёт радиус, глубину или допуск, значение нельзя выдавать за установленный факт.

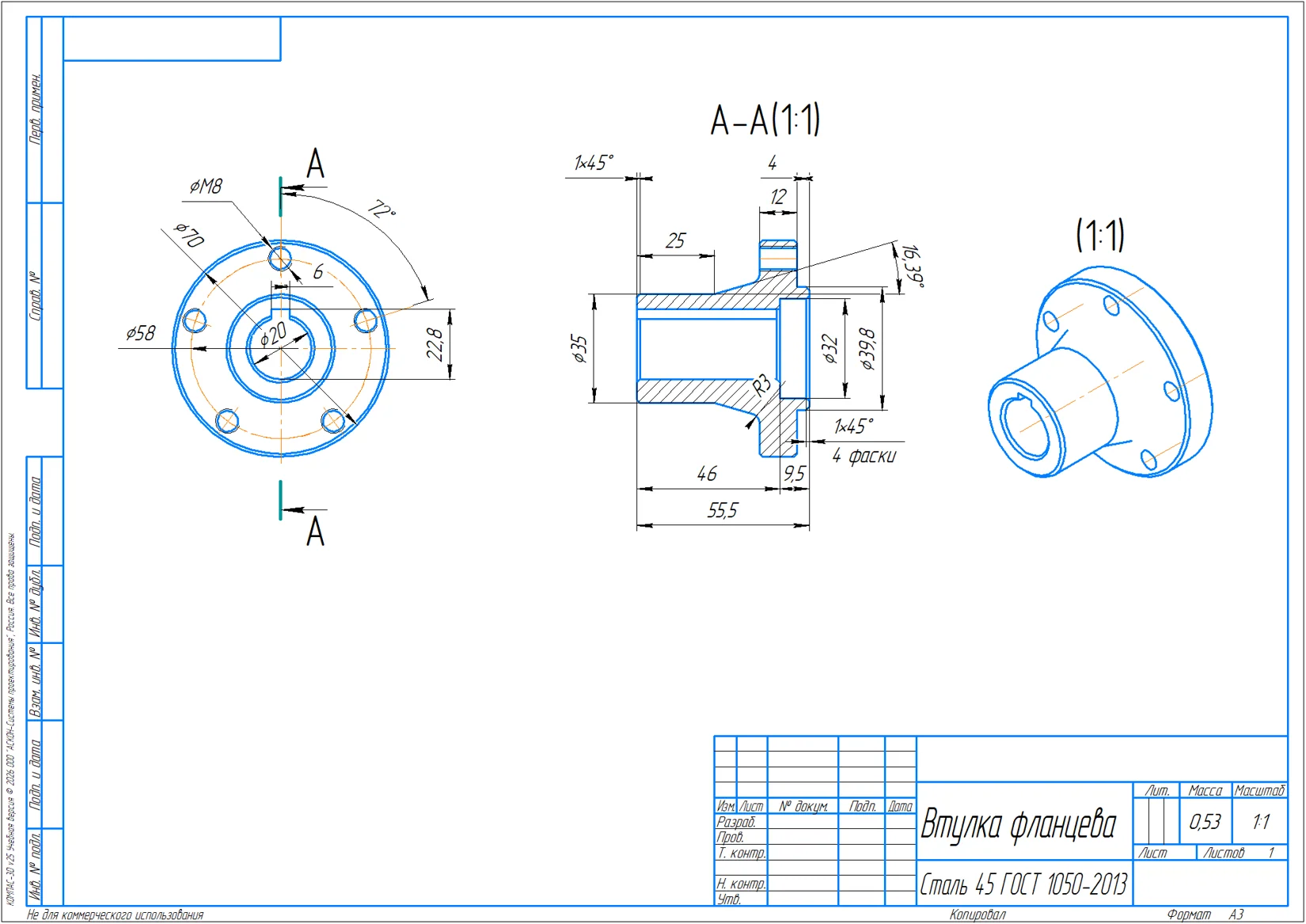

Фланцевая втулка: чертёж с главным видом, разрезом А–А и аксонометрией.
Фланцевая втулка: чертёж с главным видом, разрезом А–А и аксонометрией.

Пример 1: фланцевая втулка

По исходному чертежу выделяются ступенчатое тело вращения, сквозное осевое отверстие, крепёжные отверстия, внутренний паз, фаски и сопряжения. Удобная последовательность CAD-операций — вращение профиля, вырезы отверстий, массив по окружности, паз и фаски.

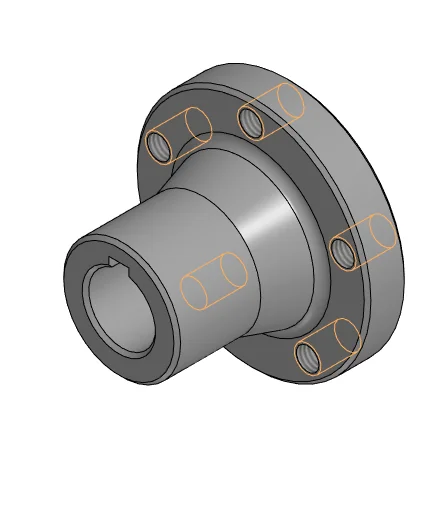

Трёхмерная фланцевая втулка, использованная для проверки состава конструктивных элементов.
Трёхмерная фланцевая втулка, использованная для проверки состава конструктивных элементов.
ЭлементСпособ построенияКритерий проверки
Ступенчатая втулкаВращение профиляСоосность и осевые размеры
ФланецЧасть профиля вращенияНаружный диаметр, толщина
Крепёжные отверстияВырез и круговой массивЧисло, диаметр, окружность расположения
Внутренний пазЭскиз и вырезШирина, положение, протяжённость
ФаскиОперация фаскиРазмер и выбранные кромки

Пример 2: отвод 90° с фланцами

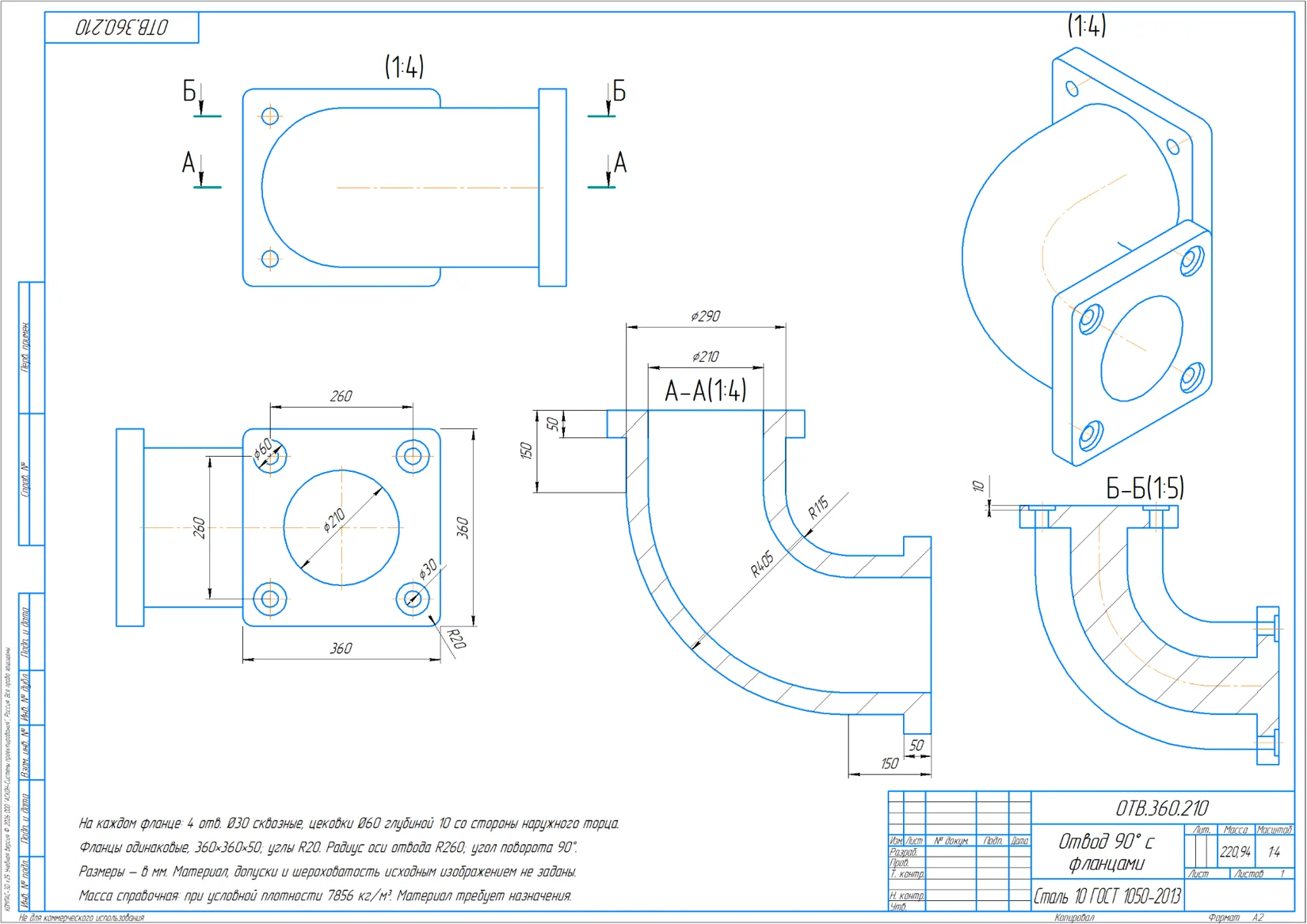

Чертёж отвода 90° с фланцами: виды, разрезы и обозначения размеров.
Чертёж отвода 90° с фланцами: виды, разрезы и обозначения размеров.

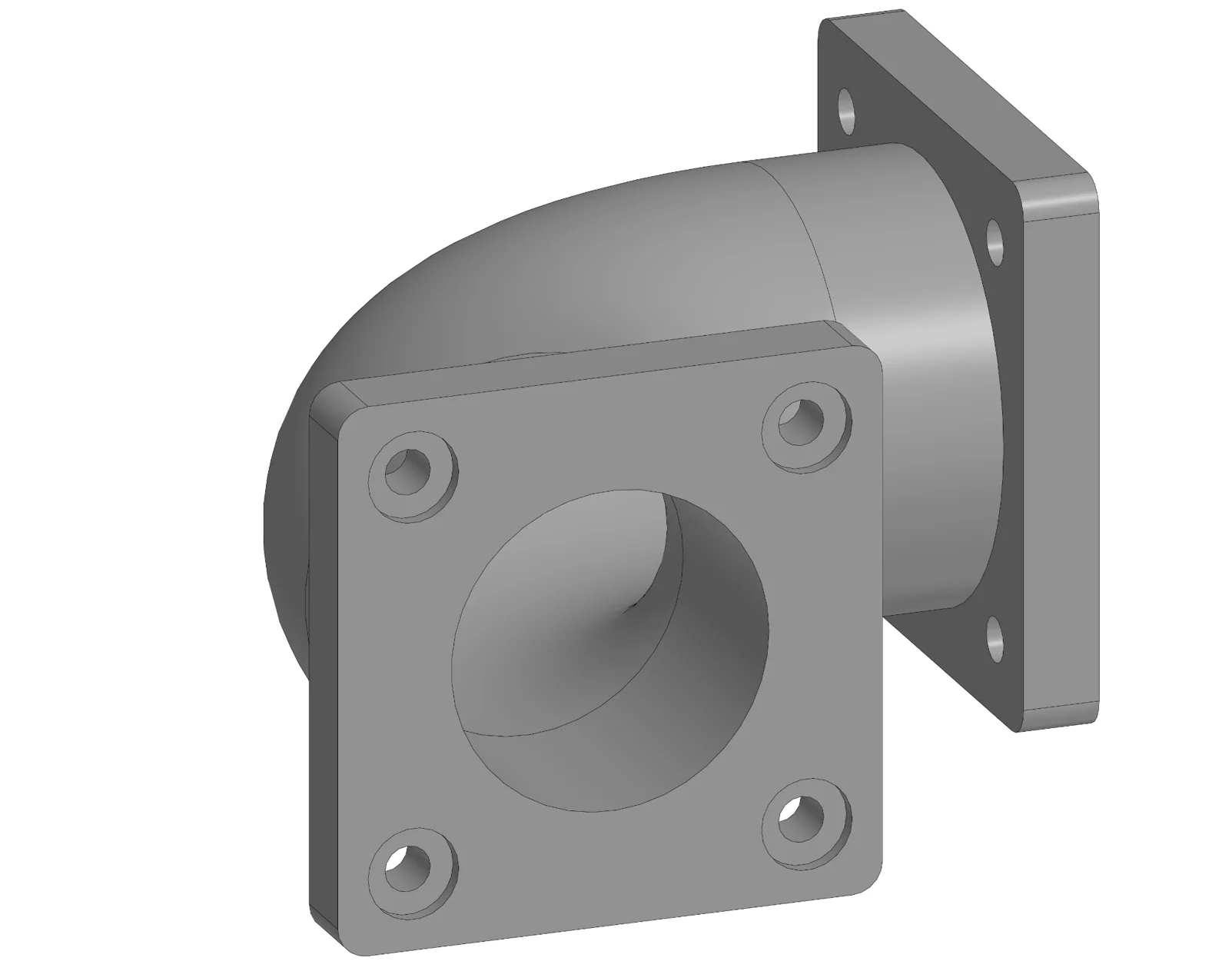

3D-представление отвода 90°: проверка пространственной формы и фланцев.
3D-представление отвода 90°: проверка пространственной формы и фланцев.

Здесь удобнее начать с осевой траектории, затем формировать сечение по траектории или использовать подходящий набор тел. Нужно проверять радиус оси отвода, проходное сечение, толщину стенки, взаимный разворот фланцев и отверстия. Красивое изометрическое изображение не гарантирует совпадения с разрезом.

Проверка размерных и геометрических связей

  1. Составить список всех заданных размеров с привязкой к виду или сечению.
  2. Разделить размеры на определяющие профиль и размеры дополнительных элементов.
  3. Зафиксировать отсутствующие или неоднозначные данные отдельно, не подставляя их автоматически.
  4. Выполнить операции в CAD, сохраняя дерево построения.
  5. Сверить контрольные размеры, количество отверстий, расположение пазов и разрезы.
  6. Проверить сохранённый документ и выполнить независимую визуальную проверку с других ракурсов.

Чего не следует обещать автоматическому распознаванию

Нейросеть может неправильно интерпретировать выноски, специальные обозначения, размерные цепи и скрытые контуры. Нельзя считать 3D-модель готовой к производству без проверки требований КД. Для сложных деталей нужен протокол допущений и приёмочных размеров.
