Назначение и типовые детали

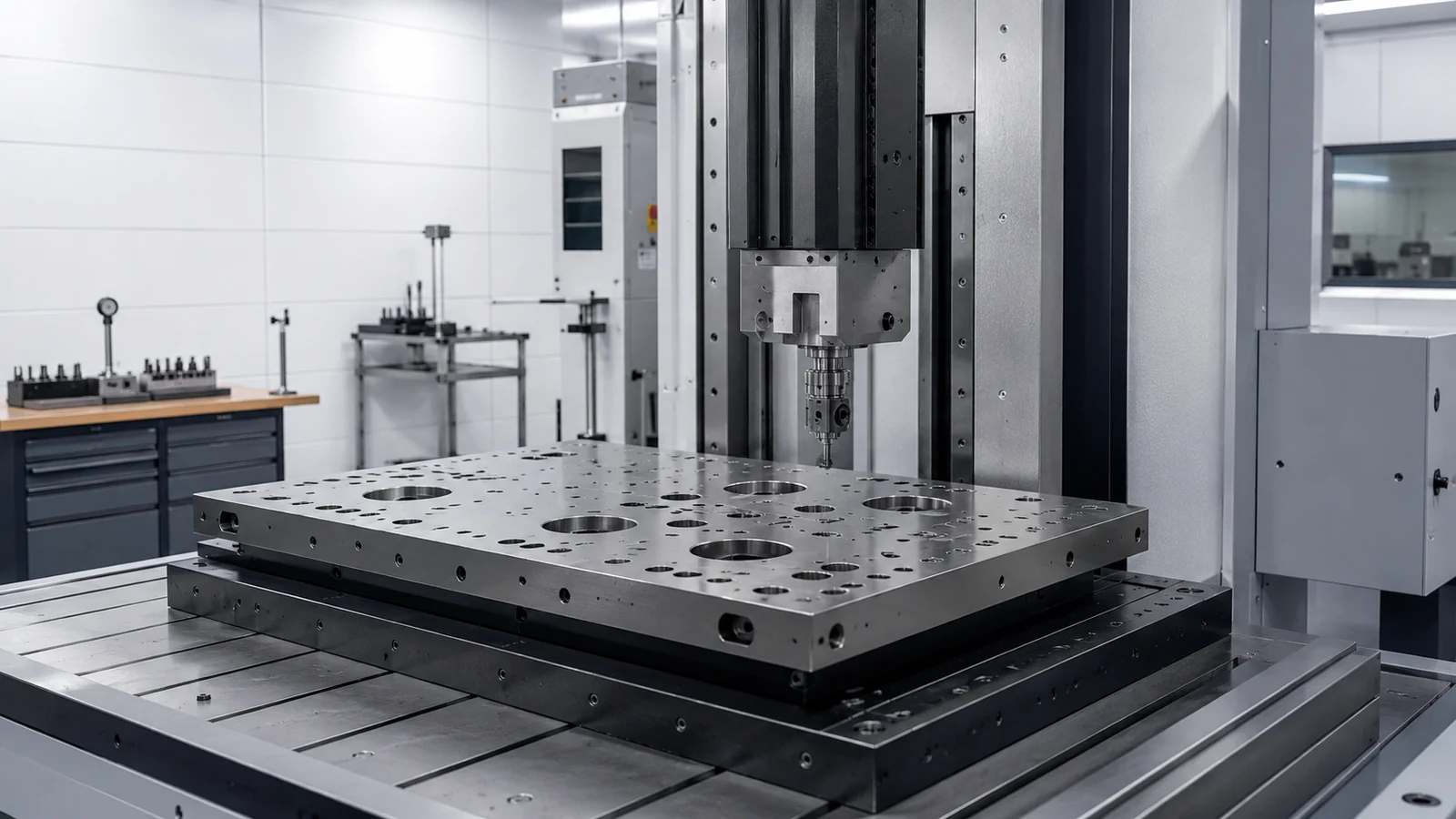

Координатно-расточные станки формируют точные отверстия в корпусах, штампах, кондукторах и оснастке. Цель — контролируемые координаты, диаметр, круглость и перпендикулярность, а не максимальный съём.

Компоновка и принцип работы

Прецизионные направляющие, системы отсчёта и шпиндель для расточных головок образуют измерительно-обрабатывающую систему. CNC дополняется компенсациями, щупами и термостабилизацией.

Ключевые параметры выбора

Проверяют ходы, стол, шпиндель, расточную оснастку, разрешение и подтверждённую погрешность позиционирования. Критичны температура, прогрев, метод выверки и прослеживаемость измерений.

Ограничения класса

Точность несовместима с агрессивным черновым съёмом, грязными базами и нестабильной температурой. Ошибка станка — лишь часть бюджета наряду с базированием, инструментом и измерением.

Эксплуатация и приёмка процесса

До запуска проверяют защитные устройства, зажим заготовки, состояние инструмента, систему смазки или СОЖ и свободный ход всех органов. Приёмка включает пробную деталь на реальном материале, измерение критических параметров и фиксацию режима. Для серии дополнительно контролируют дрейф, ресурс инструмента и полный такт, включая загрузку и измерения.

Инженерная интерпретация результата

Если допуск положения 0,01 мм, нельзя отдать весь диапазон позиционированию станка. Часть бюджета нужна базам, инструменту, теплу и контролю. Независимые случайные составляющие суммируют корневым методом, систематические подтверждают калибровкой.

Класс оборудования нельзя выбирать по названию или одному максимальному параметру. Технолог сначала переводит чертёж в перечень операций, баз, доступов инструмента и контрольных переходов. Для каждой операции задаются рабочий диапазон, требуемая мощность, точность, оснастка и допустимое время переналадки. Паспортное значение является границей конфигурации, а не обещанием результата на любой детали. Полезно разделять жёсткие и экономические ограничения. К жёстким относятся невозможность закрепить заготовку, нехватка хода, недоступность поверхности, недостаточная сила или несовместимость материала с процессом. Экономические ограничения допускают выпуск детали, но делают маршрут дорогим из-за ручных установов, длительной наладки, низкой загрузки инструмента или обязательной доводки. Проверку начинают с компоновочного эскиза детали, приспособления и инструмента в крайних положениях. Затем сопоставляют режим с диаграммой мощности и момента, оценивают нагрузку, удаление стружки и тепла и собирают бюджет точности. Для серии добавляют хронометраж смены инструмента, загрузки, измерений и обслуживания. Результат фиксируют в карте выбора: исходные данные, допущения, подтверждающий документ, расчётный запас и условия пересмотра решения. Финальное подтверждение выполняют пробной обработкой и измерением контрольной детали. Проба воспроизводит реальное закрепление, инструмент, материал, программу и тепловой режим. Один удачный размер не заменяет оценку разброса: контролируют критические размеры, форму, взаимное положение и поверхность на нескольких циклах.

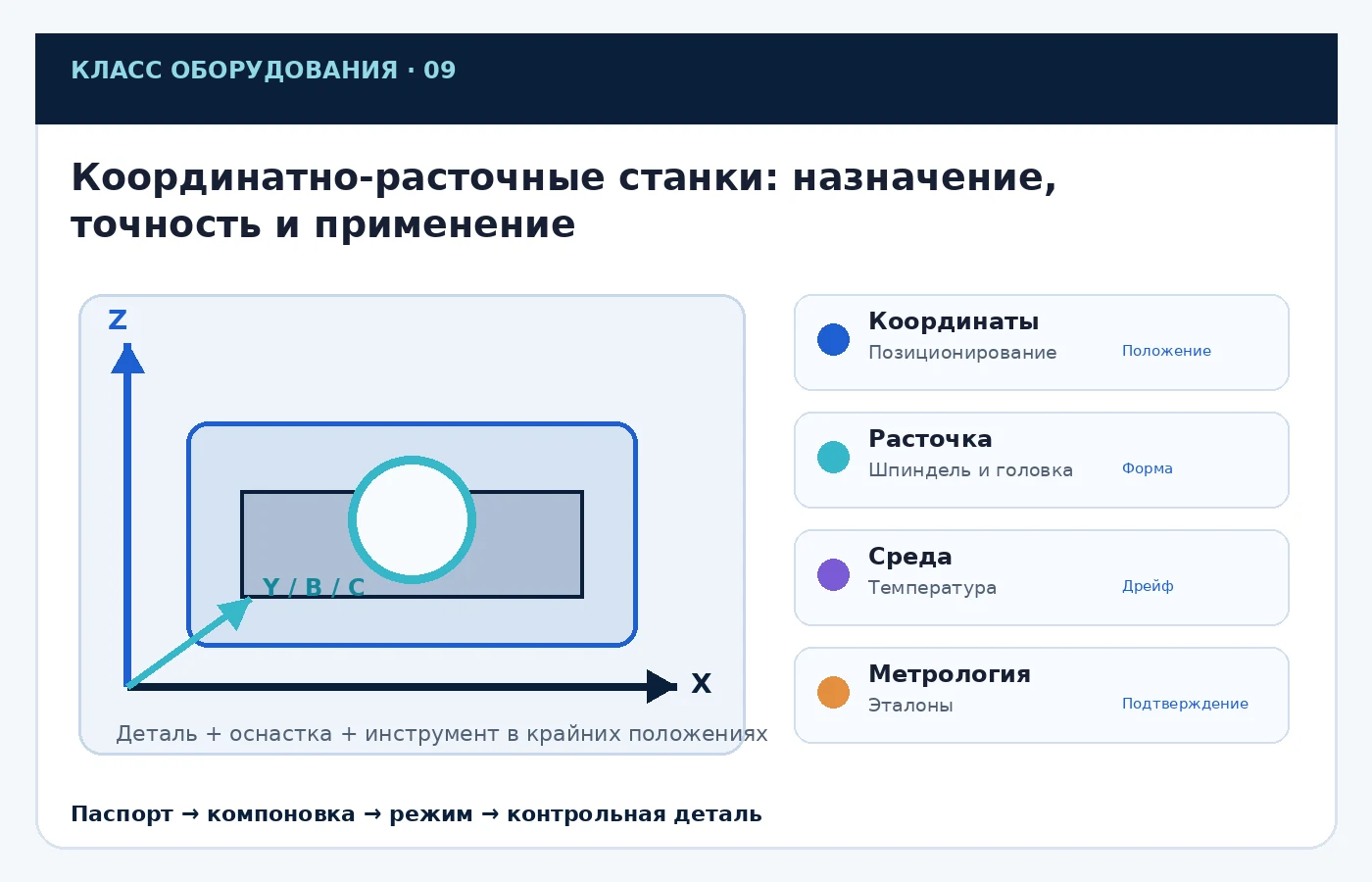

Карта ключевых параметров выбора: Координатно-расточные станки: назначение, точность и применение
Рис. 2. Карта ключевых параметров выбора: Координатно-расточные станки: назначение, точность и применение.

Что проверить в первую очередь

ГруппаЧто проверяетсяИнженерный смысл
КоординатыПозиционированиеПоложение
РасточкаШпиндель и головкаФорма
СредаТемператураДрейф
МетрологияЭталоныПодтверждение

Бюджет неопределённости

uΣ = √(uстан² + uбаз² + uинстр² + uизм²)

Составляющие в одинаковых единицах.

Расчётный пример

Для 3, 4, 2 и 3 мкм uΣ ≈ 6,16 мкм; его сопоставляют с допуском и запасом.

Типичные ошибки

  • Отдать весь допуск станку.
  • Черновать перед точным проходом без стабилизации.
  • Не фиксировать температуру.
  • Контролировать неподтверждённым средством.

Порядок проверки

  1. 1Составить бюджет.
  2. 2Назначить базы.
  3. 3Задать температуру.
  4. 4Подобрать оснастку.
  5. 5Провести независимую приёмку.
Fits Calc

От требований к проверяемому выбору

Fits Calc помогает собрать параметры детали и операции, отфильтровать оборудование, увидеть пробелы в исходных данных и сохранить обоснование выбора. Каталог ускоряет поиск, но окончательное решение остаётся инженерной проверкой по паспорту и реальной комплектации.

Получить доступ

Связанные материалы

Как выбрать металлообрабатывающий станок под деталь и операцию Как читать паспорт металлорежущего станка Сверлильные и радиально-сверлильные станки: различия и выбор Как станок ограничивает расчёт

Дополнительная инженерная проверка выбора оборудования

Для темы «Координатно-расточные станки: назначение, точность и применение» важно перейти от каталожного описания к проверке конкретной детали. Максимальный ход, мощность или частота вращения — это границы конфигурации, а не гарантия технологического результата.

Eобщ² ≈ Eстанка²+Eбаз²+Eинстр²+Eизм²контрольная зависимость

Числовой пример: если каждый независимый вклад порядка 5 мкм, суммарная квадратическая оценка уже около 10 мкм; поэтому паспортная точность станка не равна гарантированной точности детали.

Группа проверкиЧто фиксироватьПочему это важно
Геометриягабарит детали + приспособление + выход инструментамаксимальный размер детали почти никогда не равен паспортному ходу
Режимобороты, подача, мощность, моментрежим должен попадать в рабочий диапазон привода
Жёсткостьвылет, опоры, масса, закреплениеформальная мощность не компенсирует слабую технологическую систему
Точностьбазы, прогрев, инструмент, измерениепаспортная точность не равна точности детали
Экономиканаладка, такт, загрузка, смена инструментадля малой и большой серии оптимальные решения различаются

Минимальный протокол пробной обработки

  1. Зафиксировать реальную оснастку и инструмент.
  2. Выполнить несколько циклов после прогрева.
  3. Измерить критические размеры, форму и поверхность.
  4. Записать фактический такт, корректоры и износ инструмента.
  5. Сравнить результат с расчётным запасом и только после этого подтверждать модель станка.

Как использовать статью в реальной задаче

  1. Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
  2. Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
  3. Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
  4. Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
  5. Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.
Цель статьиПосле чтения должно быть понятно не только «что это», но и какие данные собрать, что посчитать и чем подтвердить результат.

Источники и нормативные ссылки

  1. ISO 230-1:2012 — Геометрическая точность станков без нагрузки.
  2. ISO 230-2:2014 — Точность и повторяемость позиционирования осей.
  3. ISO 12100:2010 — Общие принципы оценки и снижения риска оборудования.
