Назначение и типовые детали

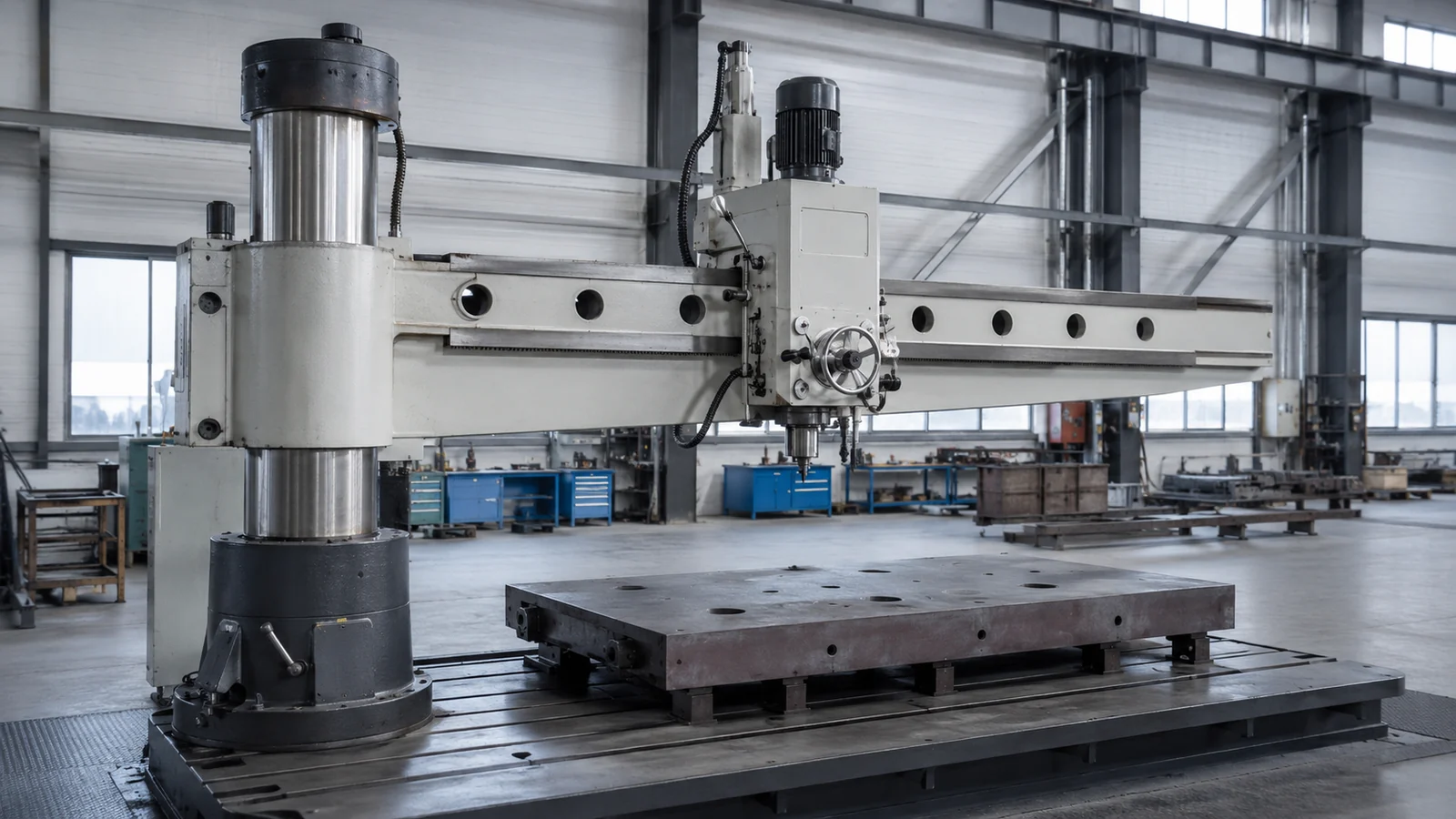

Вертикальная схема подходит для компактных деталей, перемещаемых по столу. Радиальная — для тяжёлых заготовок: деталь остаётся на плите, головка перемещается по рукаву вокруг колонны.

Компоновка и принцип работы

В вертикальной схеме шпиндель расположен над столом. В радиальной головка движется вдоль рукава, рукав поворачивается и поднимается. Пиноль даёт рабочую подачу для сверления, развёртывания и резьбы.

Ключевые параметры выбора

Проверяют диаметр сверления для материала, конус, ход пиноли, обороты и подачи. Для радиальной схемы ключевы вылет, высота и поворот рукава, а также фундаментная плита.

Ограничения класса

Диаметр зависит от материала и режима. Большое отверстие требует жёсткого зажима и отвода стружки. Вылет рукава расширяет охват, но снижает жёсткость при плохом состоянии зажимов.

Эксплуатация и приёмка процесса

До запуска проверяют защитные устройства, зажим заготовки, состояние инструмента, систему смазки или СОЖ и свободный ход всех органов. Приёмка включает пробную деталь на реальном материале, измерение критических параметров и фиксацию режима. Для серии дополнительно контролируют дрейф, ресурс инструмента и полный такт, включая загрузку и измерения.

Инженерная интерпретация результата

Выбор определяется способом позиционирования детали. Если тяжёлую плиту нельзя безопасно переставлять, радиальная схема уменьшает грузовые операции. Для точной сетки координат нужен кондуктор, CNC или координатно-расточная операция.

Класс оборудования нельзя выбирать по названию или одному максимальному параметру. Технолог сначала переводит чертёж в перечень операций, баз, доступов инструмента и контрольных переходов. Для каждой операции задаются рабочий диапазон, требуемая мощность, точность, оснастка и допустимое время переналадки. Паспортное значение является границей конфигурации, а не обещанием результата на любой детали. Полезно разделять жёсткие и экономические ограничения. К жёстким относятся невозможность закрепить заготовку, нехватка хода, недоступность поверхности, недостаточная сила или несовместимость материала с процессом. Экономические ограничения допускают выпуск детали, но делают маршрут дорогим из-за ручных установов, длительной наладки, низкой загрузки инструмента или обязательной доводки. Проверку начинают с компоновочного эскиза детали, приспособления и инструмента в крайних положениях. Затем сопоставляют режим с диаграммой мощности и момента, оценивают нагрузку, удаление стружки и тепла и собирают бюджет точности. Для серии добавляют хронометраж смены инструмента, загрузки, измерений и обслуживания. Результат фиксируют в карте выбора: исходные данные, допущения, подтверждающий документ, расчётный запас и условия пересмотра решения. Финальное подтверждение выполняют пробной обработкой и измерением контрольной детали. Проба воспроизводит реальное закрепление, инструмент, материал, программу и тепловой режим. Один удачный размер не заменяет оценку разброса: контролируют критические размеры, форму, взаимное положение и поверхность на нескольких циклах.

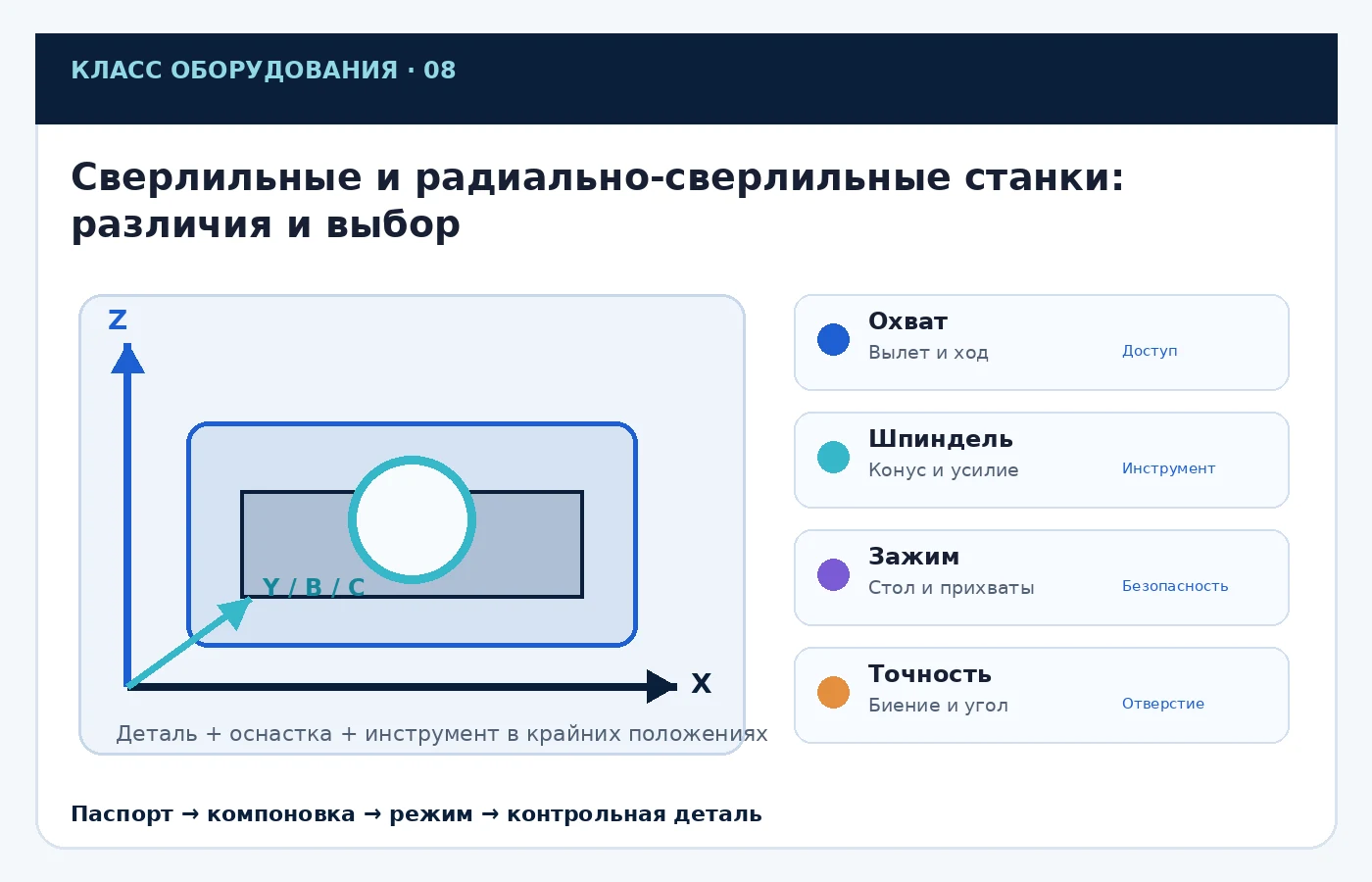

Карта ключевых параметров выбора: Сверлильные и радиально-сверлильные станки: различия и выбор
Рис. 2. Карта ключевых параметров выбора: Сверлильные и радиально-сверлильные станки: различия и выбор.

Что проверить в первую очередь

ГруппаЧто проверяетсяИнженерный смысл
ОхватВылет и ходДоступ
ШпиндельКонус и усилиеИнструмент
ЗажимСтол и прихватыБезопасность
ТочностьБиение и уголОтверстие

Мощность подачи

P ≈ Fа · Vf / 60000000

Fа — Н; Vf — мм/мин; P — кВт без потерь.

Расчётный пример

При Fа = 8000 Н и Vf = 120 мм/мин полезная мощность подачи около 0,016 кВт.

Типичные ошибки

  • Удерживать деталь рукой.
  • Выбирать диаметр без материала.
  • Работать с незажатым рукавом.
  • Ожидать координатной точности без оснастки.

Порядок проверки

  1. 1Определить массу и отверстия.
  2. 2Выбрать позиционирование.
  3. 3Проверить охват.
  4. 4Назначить режим.
  5. 5Проверить координату и геометрию.
Fits Calc

От требований к проверяемому выбору

Fits Calc помогает собрать параметры детали и операции, отфильтровать оборудование, увидеть пробелы в исходных данных и сохранить обоснование выбора. Каталог ускоряет поиск, но окончательное решение остаётся инженерной проверкой по паспорту и реальной комплектации.

Получить доступ

Связанные материалы

Дополнительная инженерная проверка выбора оборудования

Для темы «Сверлильные и радиально-сверлильные станки: различия и выбор» важно перейти от каталожного описания к проверке конкретной детали. Максимальный ход, мощность или частота вращения — это границы конфигурации, а не гарантия технологического результата.

n = 1000·V/(πD)контрольная зависимость

Числовой пример: для сверла Ø20 мм и V=25 м/мин n≈398 об/мин; при f=0,20 мм/об минутная подача ≈80 мм/мин.

Группа проверкиЧто фиксироватьПочему это важно
Геометриягабарит детали + приспособление + выход инструментамаксимальный размер детали почти никогда не равен паспортному ходу
Режимобороты, подача, мощность, моментрежим должен попадать в рабочий диапазон привода
Жёсткостьвылет, опоры, масса, закреплениеформальная мощность не компенсирует слабую технологическую систему
Точностьбазы, прогрев, инструмент, измерениепаспортная точность не равна точности детали
Экономиканаладка, такт, загрузка, смена инструментадля малой и большой серии оптимальные решения различаются

Минимальный протокол пробной обработки

  1. Зафиксировать реальную оснастку и инструмент.
  2. Выполнить несколько циклов после прогрева.
  3. Измерить критические размеры, форму и поверхность.
  4. Записать фактический такт, корректоры и износ инструмента.
  5. Сравнить результат с расчётным запасом и только после этого подтверждать модель станка.

Как использовать статью в реальной задаче

  1. Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
  2. Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
  3. Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
  4. Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
  5. Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.
Цель статьиПосле чтения должно быть понятно не только «что это», но и какие данные собрать, что посчитать и чем подтвердить результат.

Источники и нормативные ссылки

  1. ISO 12100:2010 — Общие принципы оценки и снижения риска оборудования.
  2. ISO 230-1:2012 — Геометрическая точность станков без нагрузки.
  3. KNUTH radial drills — Пример компоновок радиальных станков.
