Суть
IT = k·iобщая идея построения ряда допусков; коэффициент зависит от квалитетаi = f(D)единица допуска зависит от диапазона размера| Элемент | Смысл | Инженерная интерпретация |
|---|---|---|
| IT5–IT7 | Высокая точность | точные сопряжения, финишная обработка |
| IT8–IT11 | Средняя | обычные машиностроительные размеры |
| IT12–IT18 | Грубая | неточные и свободные размеры |
Таблицу можно прокручивать по горизонтали →
IT7 — это уровень точности, а конкретное числовое значение допуска зависит от номинального диапазона.
Назначать более точный квалитет «на всякий случай» экономически неверно: возрастает стоимость изготовления и контроля.
Достижимая точность должна соответствовать выбранному процессу, состоянию оборудования и схеме контроля.
Нормативная база
- ГОСТ 25346-2013 (ISO 286-1:2010) — основные положения, допуски, отклонения и посадки
- ГОСТ 25347-2013 (ISO 286-2:2010) — ряды допусков и предельные отклонения
Что означает квалитет IT
Квалитет — класс ширины допуска, а не одно постоянное число микрометров для любого номинального размера. Размерный интервал определяет табличное значение IT. Более низкий номер означает более узкое поле допуска.
Расчётные зависимости
По стандартной системе для ряда квалитетов: IT6=10i, IT7=16i, где i — единица допуска, применяемая согласно установленному размерному интервалу и правилам ISO 286.
Пример с исходными значениями

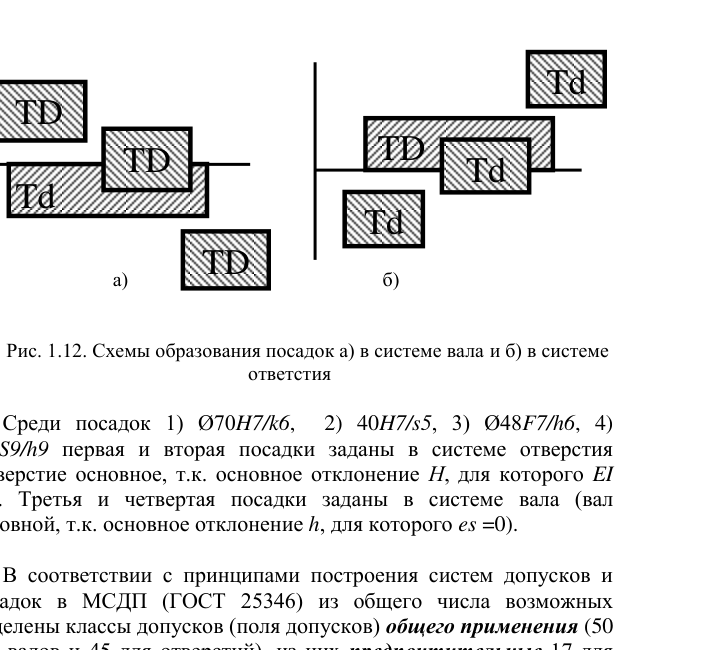

Иллюстрация на одном размерном интервале: при i=1,3 мкм получаем IT6≈13 мкм и IT7≈20,8 мкм. Это арифметическая иллюстрация, не подмена нормативной таблицы для конкретного диаметра. Для H7/g6 численные поля выбирают из ISO 286-2/ГОСТ.
Численные и функциональные сопоставления
| Решение | IT6 | IT7 |
|---|---|---|
| Единица i=1,3 мкм | 13 мкм | 20,8 мкм |
| Выбор | точнее | поле шире |
Таблицу можно прокручивать по горизонтали →
Контроль инженерной применимости
Приведённые условные численные примеры демонстрируют последовательность расчёта. Для выпуска детали отдельно сверяют номинальный размер, конкретные отклонения по актуальному стандарту, метод измерения, температурный режим и требуемую функцию соединения. Применимость символов и допусков устанавливает согласованная конструкторская документация.
Для числовой подстановки нужно указывать единицы измерения каждого исходного значения. Разности размеров в миллиметрах при необходимости переводят в микрометры по правилу 1 мм = 1000 мкм.
