Основные отклонения отверстий и валов: H, h, g, k, m, n, p

Суть

H: EI = 0основное отверстие

h: es = 0основной вал

Элемент	Смысл	Инженерная интерпретация
H	Отверстие	нижняя граница на нуле
h	Вал	верхняя граница на нуле
g	Вал	поле ниже нуля
k/m/n/p	Вал	поля смещаются в сторону положительных отклонений

Они образуют базовые элементы систем отверстия и вала. Это облегчает унификацию инструмента и калибров.

Например, g6: g задаёт положение, 6 — ширину поля. Менять только число означает менять точность, но не принципиальное положение поля.

Точное числовое основное отклонение зависит от буквы и диапазона размера и должно браться из действующей таблицы стандарта.

Расчётное правилоНе переносите числовые отклонения между разными диапазонами номинального размера. Буквенное поле и квалитет сначала идентифицируют, затем конкретные микрометры берут из действующей таблицы стандарта.

Нормативная база

Проверено: 06.10.2026Единицы: мм / мкмПубличные ссылки: нормативные документы

Основное отклонение и буква поля

В записи H7 или g6 буква отвечает за расположение поля допуска, цифра — за его ширину. Большая и маленькая буквы различают отверстие и вал.

Расчётные зависимости

H: EI=0; h: es=0. Остальные отклонения определяют по таблицам применимой редакции ISO 286/ГОСТ.

Пример с исходными значениями

Пусть для демонстрации отверстие H имеет [0;+25] мкм, а условный вал с отрицательным полем [−30;−11] мкм. Тогда посадка всегда с зазором: Smin=11 мкм, Smax=55 мкм. Эти пределы — учебная модель, а не табличное поле g6 для конкретного диаметра.

Численные и функциональные сопоставления

Буква	Элемент	Что известно
H	отверстие	EI=0
h	вал	es=0
g, k, m, n, p	вал	Положение поля по таблице ISO 286

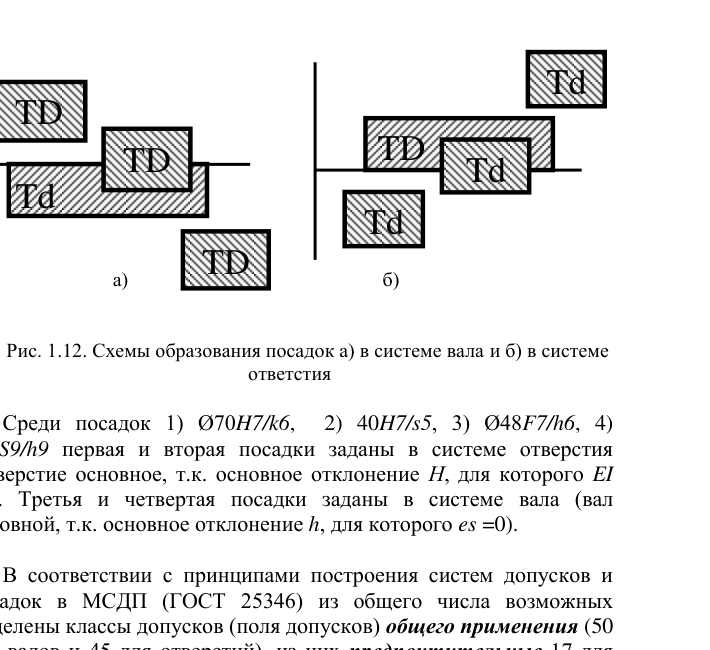

Система отверстия и система вала; объект исходного PDF, с. 23

Контроль инженерной применимости

Приведённые условные численные примеры демонстрируют последовательность расчёта. Для выпуска детали отдельно сверяют номинальный размер, конкретные отклонения по актуальному стандарту, метод измерения, температурный режим и требуемую функцию соединения. Применимость символов и допусков устанавливает согласованная конструкторская документация.

Для числовой подстановки нужно указывать единицы измерения каждого исходного значения. Разности размеров в миллиметрах при необходимости переводят в микрометры по правилу 1 мм = 1000 мкм.
