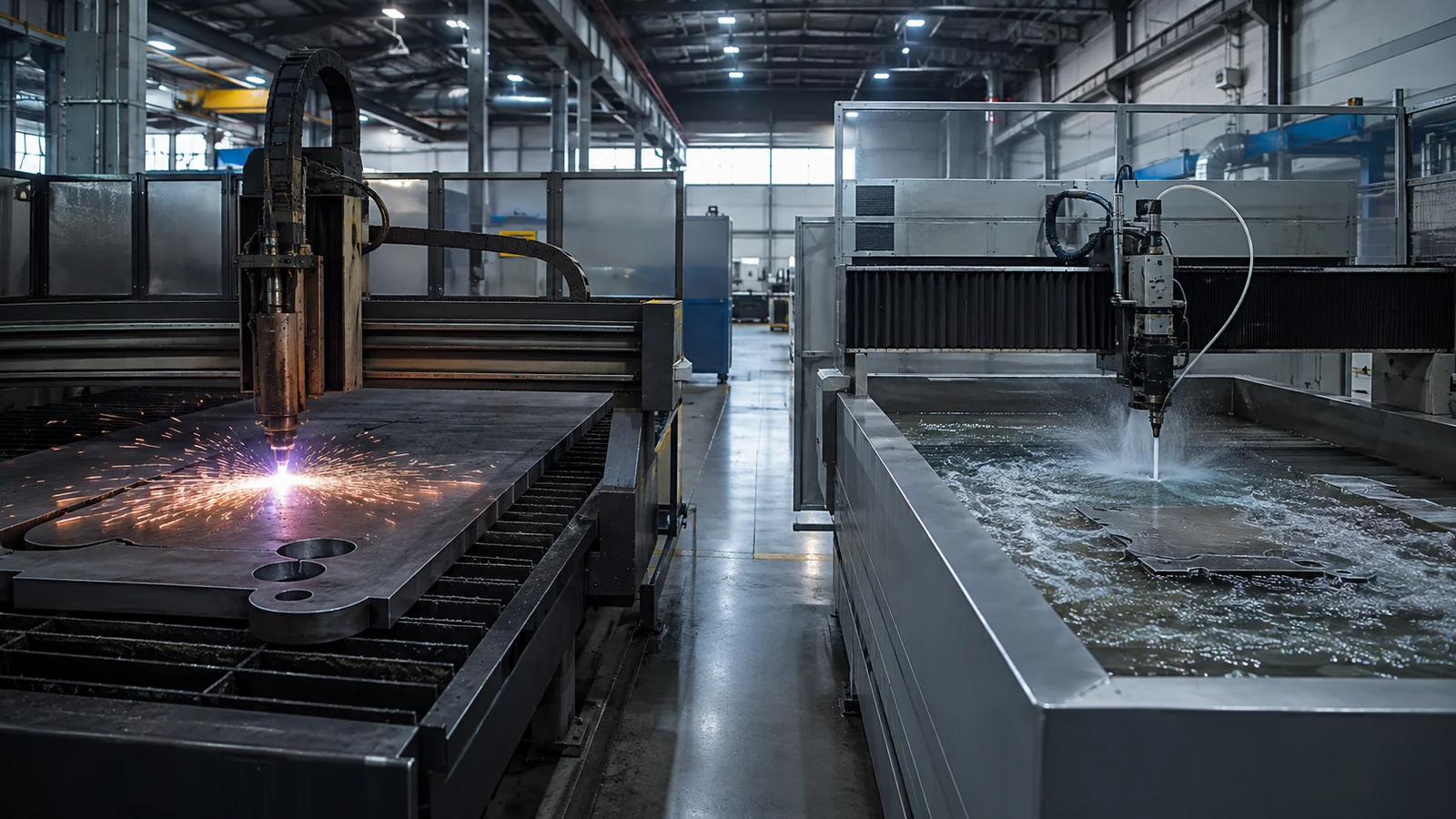

Плазменная и гидроабразивная резка: сравнение технологий

Назначение и типовые детали

Плазма плавит проводящий материал дугой и удаляет расплав газом; она производительна на металлах. Гидроабразивная струя режет металлы, камень и композиты без термически изменённой зоны.

Компоновка и принцип работы

Плазма включает источник, газы, резак и контроль высоты. Гидрорезка — насос, головку, абразив, ванну и удаление шлама. Обе используют портал, CNC и nesting.

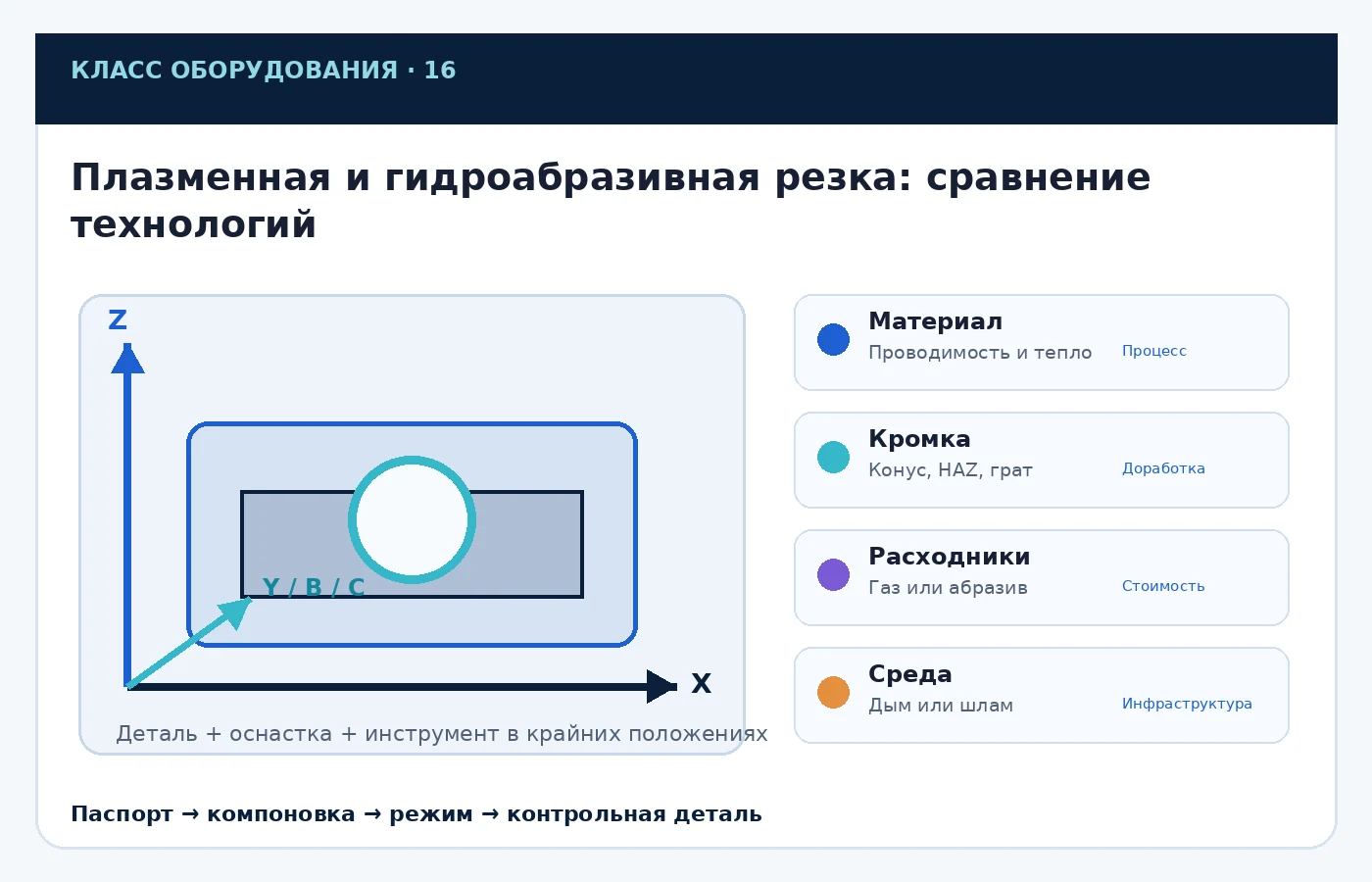

Ключевые параметры выбора

Сопоставляют материал, толщину, тепловую зону, шероховатость, конусность и отверстия. Для плазмы важны ток и газы; для воды — давление, абразив, сопло и уровень качества.

Ограничения класса

Плазма работает только с проводниками и создаёт тепло. Вода медленнее на многих металлах, требует обращения с абразивом и шламом, а струя запаздывает и даёт конусность.

Эксплуатация и приёмка процесса

До запуска проверяют защитные устройства, зажим заготовки, состояние инструмента, систему смазки или СОЖ и свободный ход всех органов. Приёмка включает пробную деталь на реальном материале, измерение критических параметров и фиксацию режима. Для серии дополнительно контролируют дрейф, ресурс инструмента и полный такт, включая загрузку и измерения.

Инженерная интерпретация результата

Выбор часто комбинированный: плазма выгодна для быстрого раскроя проводящего листа, вода — когда недопустимо тепло или нужна универсальность. Полная себестоимость включает газы и электроды либо воду, абразив, уплотнения и шлам.

Класс оборудования нельзя выбирать по названию или одному максимальному параметру. Технолог сначала переводит чертёж в перечень операций, баз, доступов инструмента и контрольных переходов. Для каждой операции задаются рабочий диапазон, требуемая мощность, точность, оснастка и допустимое время переналадки. Паспортное значение является границей конфигурации, а не обещанием результата на любой детали. Полезно разделять жёсткие и экономические ограничения. К жёстким относятся невозможность закрепить заготовку, нехватка хода, недоступность поверхности, недостаточная сила или несовместимость материала с процессом. Экономические ограничения допускают выпуск детали, но делают маршрут дорогим из-за ручных установов, длительной наладки, низкой загрузки инструмента или обязательной доводки. Проверку начинают с компоновочного эскиза детали, приспособления и инструмента в крайних положениях. Затем сопоставляют режим с диаграммой мощности и момента, оценивают нагрузку, удаление стружки и тепла и собирают бюджет точности. Для серии добавляют хронометраж смены инструмента, загрузки, измерений и обслуживания. Результат фиксируют в карте выбора: исходные данные, допущения, подтверждающий документ, расчётный запас и условия пересмотра решения. Финальное подтверждение выполняют пробной обработкой и измерением контрольной детали. Проба воспроизводит реальное закрепление, инструмент, материал, программу и тепловой режим. Один удачный размер не заменяет оценку разброса: контролируют критические размеры, форму, взаимное положение и поверхность на нескольких циклах.

Что проверить в первую очередь

Расчётный пример

При k = 2,0 мм центр траектории смещают на 1,0 мм; k подтверждают купоном.

Порядок проверки

1. 1Задать материалы.
2. 2Исключить несовместимое.
3. 3Выполнить купоны.
4. 4Посчитать себестоимость.
5. 5Учесть последующие операции.
