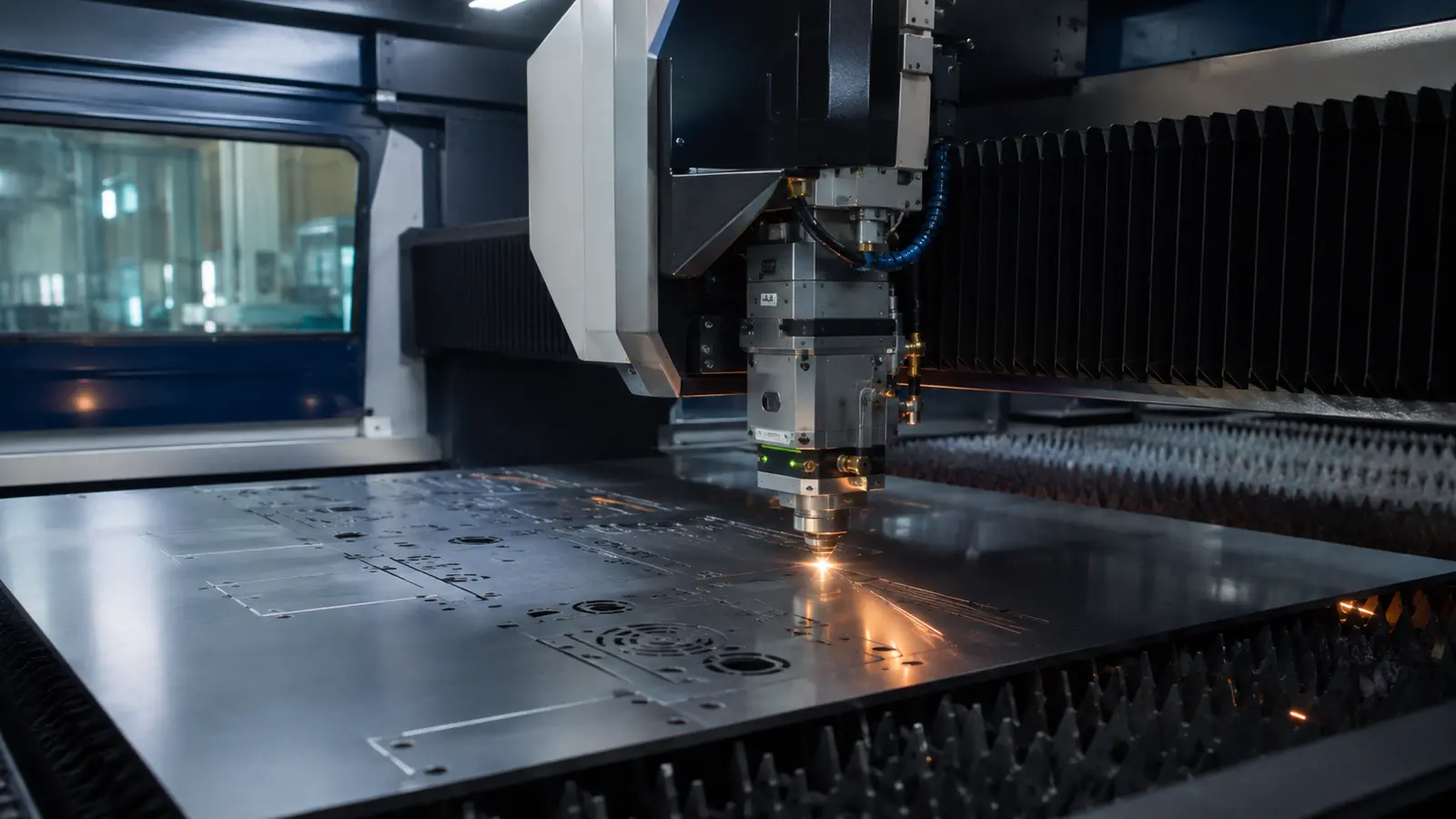

Лазерная резка металла: принцип, возможности и ограничения

Физический принцип процесса

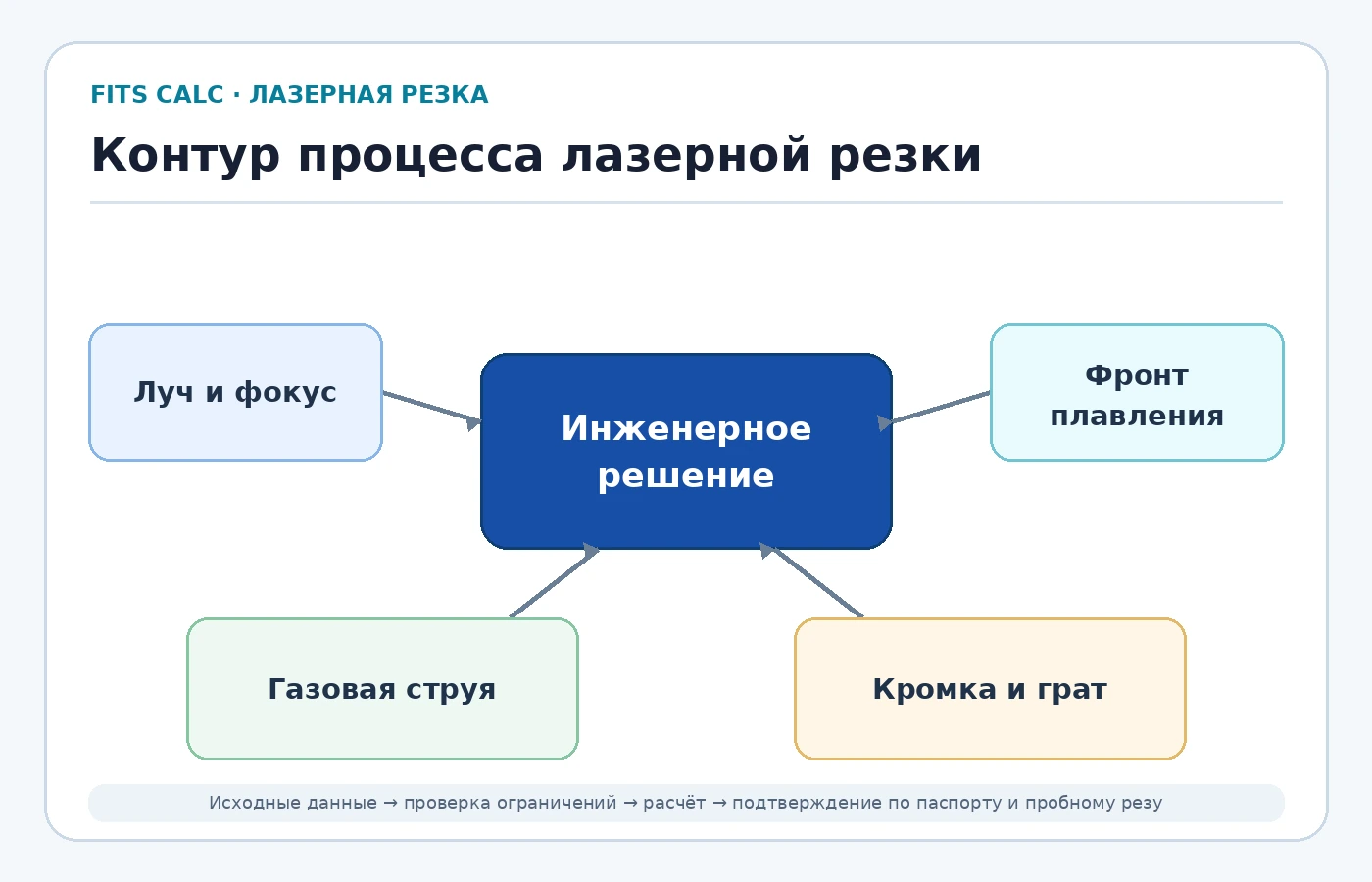

Лазерный источник формирует излучение, оптическая система доставляет его к режущей головке, а фокусирующая линза концентрирует мощность в малом пятне. Материал в зоне воздействия нагревается, плавится или частично испаряется. Соосная струя газа удаляет расплав из щели и влияет на химическое состояние кромки. Поэтому резание создаётся не одним лучом, а согласованной работой источника, оптики, движения и газовой системы.

Из чего складывается качество

Результат оценивают по ширине реза, отклонению от перпендикулярности, шероховатости, грата, зоне термического влияния и стабильности прохождения контура. На качество одновременно действуют мощность, скорость, положение фокуса, диаметр и центрирование сопла, расстояние до листа, давление газа, состояние защитного стекла и фактические свойства материала.

Какие материалы обрабатывают

Плоские лазерные комплексы применяют для углеродистых и коррозионностойких сталей, алюминиевых, медных и титановых сплавов. Реальная доступность материала зависит от длины волны, мощности, оптической схемы и разрешённого производителем технологического пакета. Отражающая способность, теплопроводность, покрытие и состав сплава меняют границу устойчивого процесса.

Преимущества технологии

Узкая щель, отсутствие механического контакта и программное перемещение позволяют получать сложные контуры, небольшие отверстия и плотный раскрой. Инструмент не изнашивается как режущая кромка, но расходуются сопла, защитные стёкла, фильтры и газ. На серийных деталях производительность растёт за счёт автоматической загрузки, смены паллет и сортировки.

Основные ограничения

Лазер не гарантирует готовую деталь без последующих операций. Грат, окалина, тепловое изменение кромки, микроперемычки и следы врезки могут требовать зачистки. Малые отверстия в толстом листе, острые внутренние углы и плотное расположение контуров повышают риск перегрева. Для отражающих металлов и больших толщин критичны конфигурация источника и защита оптического тракта.

Безопасность и эксплуатация

Промышленная установка должна работать с закрытым защитным контуром, исправной вытяжкой, контролем газов и блокировками. Опасность создают невидимое излучение, отражения, аэрозоли, горячие детали, высокое давление и автоматические перемещения. Параметры безопасности принимают по документации изготовителя и оценке риска конкретной линии.

Границы применимости

При выборе процесса сравнивают лазер не только с плазмой или гидроабразивом, но и со штамповкой, механической обработкой и комбинированным маршрутом. Лазер особенно эффективен при сложном контуре, частой смене номенклатуры и отсутствии необходимости в специальном инструменте. При большой серии простой геометрии штамп может дать меньший такт. Для очень толстого листа плазма или гидроабразив могут оказаться устойчивее либо дешевле. Решение зависит от допуска, состояния кромки, объёма и последующих операций. Технология должна закрывать требования детали, а не демонстрировать максимальную возможность оборудования.

Размерная точность

Положение контура формирует система приводов, но результат включает тепловое расширение листа, ширину реза и компенсацию CAM. Внутренние и наружные контуры требуют корректного направления смещения. Малое отверстие может получиться коническим или овальным из-за ускорений и врезки. Поэтому геометрическую точность проверяют на детали после охлаждения, а не по координатам программы. Если размер должен быть получен последующей механообработкой, назначают припуск, достаточный для удаления термически изменённой зоны и исправления формы.

Данные для промышленного режима

Устойчивый процесс описывают версией программы, номером технологической таблицы и состоянием оборудования. В журнал включают предупреждения системы контроля, замену защитного стекла и отклонения давления. При расследовании брака это позволяет отличить изменение материала от деградации оптики. Для критичных деталей устанавливают периодичность тестового реза и контроль первой детали. Накопленная статистика показывает, какие сочетания материала и толщины имеют узкое технологическое окно и требуют повышенного входного контроля.

Практический сценарий

Предприятие планирует перенести корпусную деталь из механического маршрута в лазерный. Сначала проверяют, что плоский контур действительно формирует готовую заготовку и не требует точной обработанной кромки на всех сторонах. Для базовых отверстий оставляют припуск под развёртывание, если тепловая кромка и конусность не обеспечивают посадку. Затем из фактического листа вырезают образец, измеряют габарит, отверстия, перпендикулярность и грат. После гибки проверяют, не влияет ли направление проката и тепловая зона на трещинообразование. Время сравнивают от выдачи материала до готовой заготовки, включая зачистку. Если лазер сокращает число установов, но добавляет обязательную механообработку, экономический эффект считают по всему маршруту. В документации фиксируют, какие поверхности получаются окончательно, какие имеют припуск и где располагается врезка. Такой сценарий показывает границу технологии: лазер формирует точную и гибкую заготовку, но требования конкретного изделия определяют, является ли кромка окончательной. При изменении толщины или поставщика листа контрольный образец повторяют, потому что прежняя карта подтверждала другой набор исходных условий.

Инженерная интерпретация результата

Инженерная модель процесса начинается с энергетического баланса. В фокусе должна быть обеспечена плотность мощности, достаточная для образования непрерывного фронта плавления, а скорость движения обязана оставлять газовой струе время удалить расплав. Слишком малая подача перегревает кромку и расширяет щель; чрезмерная подача оставляет непрорез или борозды, отклонённые назад. При этом одинаковая номинальная мощность не означает одинаковую плотность энергии: значение меняют качество пучка, фокусное расстояние, диаметр пятна и загрязнение оптики.

Технологический газ выполняет несколько функций. Кислород вступает в экзотермическую реакцию с углеродистой сталью и увеличивает тепловой вклад, но формирует окисленную кромку. Азот вытесняет кислород и помогает получить светлую кромку на нержавеющей стали и алюминии, однако требует высокого расхода и давления. Воздух является смесью и занимает промежуточное положение по качеству и стоимости. Поэтому запись «лазер 6 кВт режет 20 мм» без материала, газа и критерия качества методически неполна.

Для подтверждения режима вырезают технологический образец с прямыми участками, дугами, наружными и внутренними углами, отверстиями разных диаметров. Контролируют не только факт разделения листа, но и форму борозд, грат, отклонение кромки, стабильность врезки и повторяемость на нескольких участках листа. Изменяют один фактор за итерацию: например, скорость при фиксированных мощности, фокусе и давлении. Это позволяет отличить причинную настройку от случайно удачного сочетания.

Результат проверки фиксируют как технологическую карту: материал и состояние поверхности, толщина, источник и режим мощности, тип сопла, фокус, газ, давление, высота, стратегия врезки, скорость и критерии приёмки. Такая карта относится к определённой конфигурации оборудования. Переносить её на другой станок без пробной резки нельзя, даже если совпадают мощность и название материала.

Что проверить в первую очередь

Расчётный пример

При P = 3000 Вт и v = 6000 мм/мин E_l = 30 Дж/мм. При снижении скорости вдвое погонная энергия возрастёт до 60 Дж/мм, но качество не обязательно улучшится из-за перегрева и ухудшения удаления расплава.

Порядок проверки

1. 1Идентифицировать материал и толщину.
2. 2Выбрать газ и базовую карту производителя.
3. 3Проверить оптику и сопло.
4. 4Вырезать тестовый контур.
5. 5Измерить кромку и зафиксировать режим.
