Назначение и типовые детали

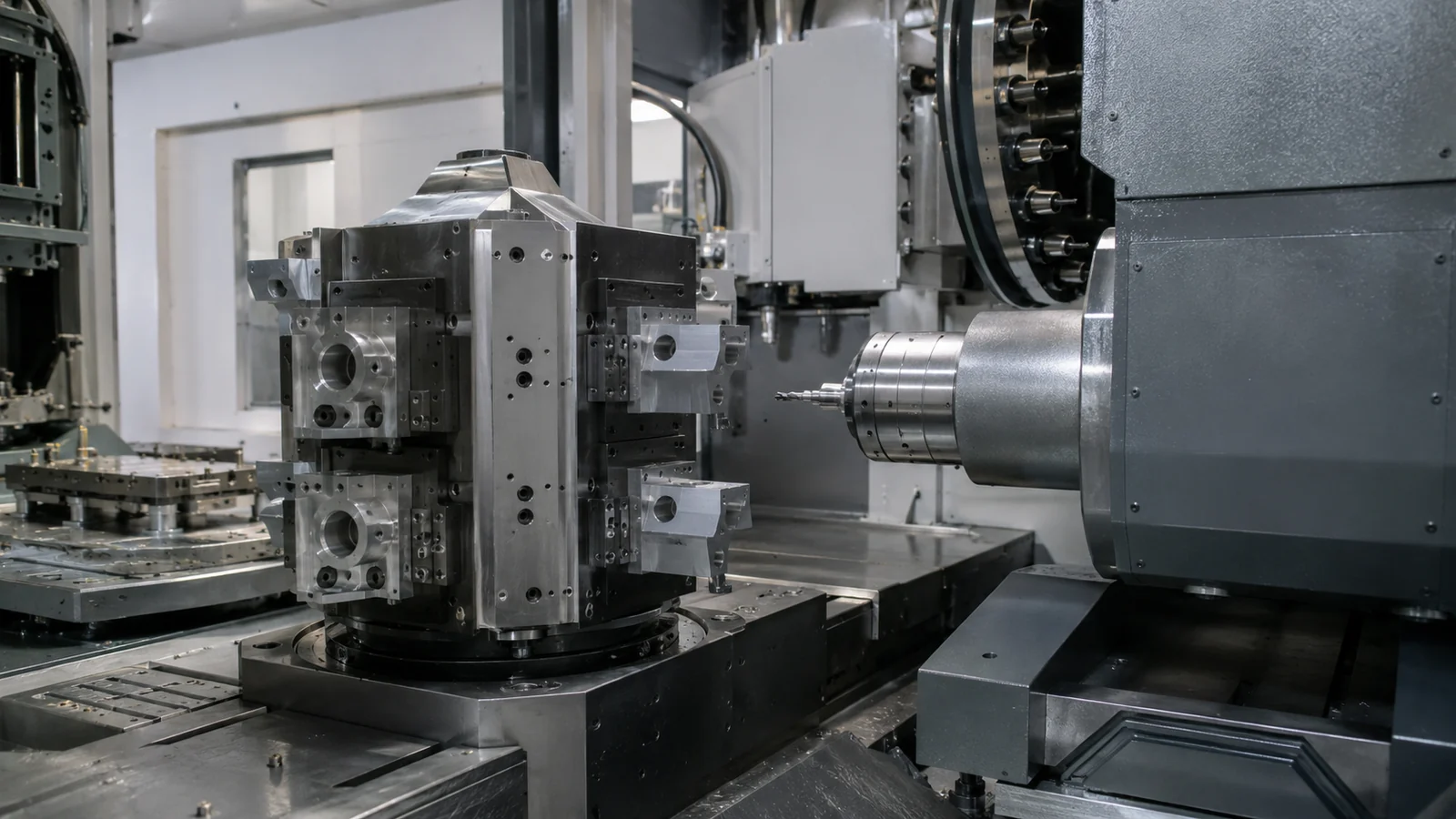

HMC ориентирован на многостороннюю обработку корпусов и высокую загрузку шпинделя. Поворот паллеты открывает стороны, tombstone размещает несколько деталей, а стружка свободно падает вниз.
Компоновка и принцип работы
Шпиндель горизонтален, стол имеет индексируемую или контурную B. Смена паллет отделяет загрузку от резания; большой магазин и паллетная система поддерживают автономную очередь.
Ключевые параметры выбора
Проверяют зону вращения, массу и сетку паллеты, точность B, конус, момент, магазин и число паллет. Модель строят для каждого угла с полным инструментом и соседними деталями.
Ограничения класса
Станок и оснастка дороже, программирование tombstone сложнее. Длинный инструмент может войти в соседнюю деталь; при малой серии подготовка паллет не окупается.
Эксплуатация и приёмка процесса
До запуска проверяют защитные устройства, зажим заготовки, состояние инструмента, систему смазки или СОЖ и свободный ход всех органов. Приёмка включает пробную деталь на реальном материале, измерение критических параметров и фиксацию режима. Для серии дополнительно контролируют дрейф, ресурс инструмента и полный такт, включая загрузку и измерения.
Инженерная интерпретация результата
Главный эффект создаёт совмещение загрузки с обработкой. Модель очереди учитывает длительность циклов, доступность оператора, смену инструмента и контроль. Пустой шпиндель во время подготовки паллеты уничтожает преимущество класса.
Класс оборудования нельзя выбирать по названию или одному максимальному параметру. Технолог сначала переводит чертёж в перечень операций, баз, доступов инструмента и контрольных переходов. Для каждой операции задаются рабочий диапазон, требуемая мощность, точность, оснастка и допустимое время переналадки. Паспортное значение является границей конфигурации, а не обещанием результата на любой детали. Полезно разделять жёсткие и экономические ограничения. К жёстким относятся невозможность закрепить заготовку, нехватка хода, недоступность поверхности, недостаточная сила или несовместимость материала с процессом. Экономические ограничения допускают выпуск детали, но делают маршрут дорогим из-за ручных установов, длительной наладки, низкой загрузки инструмента или обязательной доводки. Проверку начинают с компоновочного эскиза детали, приспособления и инструмента в крайних положениях. Затем сопоставляют режим с диаграммой мощности и момента, оценивают нагрузку, удаление стружки и тепла и собирают бюджет точности. Для серии добавляют хронометраж смены инструмента, загрузки, измерений и обслуживания. Результат фиксируют в карте выбора: исходные данные, допущения, подтверждающий документ, расчётный запас и условия пересмотра решения. Финальное подтверждение выполняют пробной обработкой и измерением контрольной детали. Проба воспроизводит реальное закрепление, инструмент, материал, программу и тепловой режим. Один удачный размер не заменяет оценку разброса: контролируют критические размеры, форму, взаимное положение и поверхность на нескольких циклах.

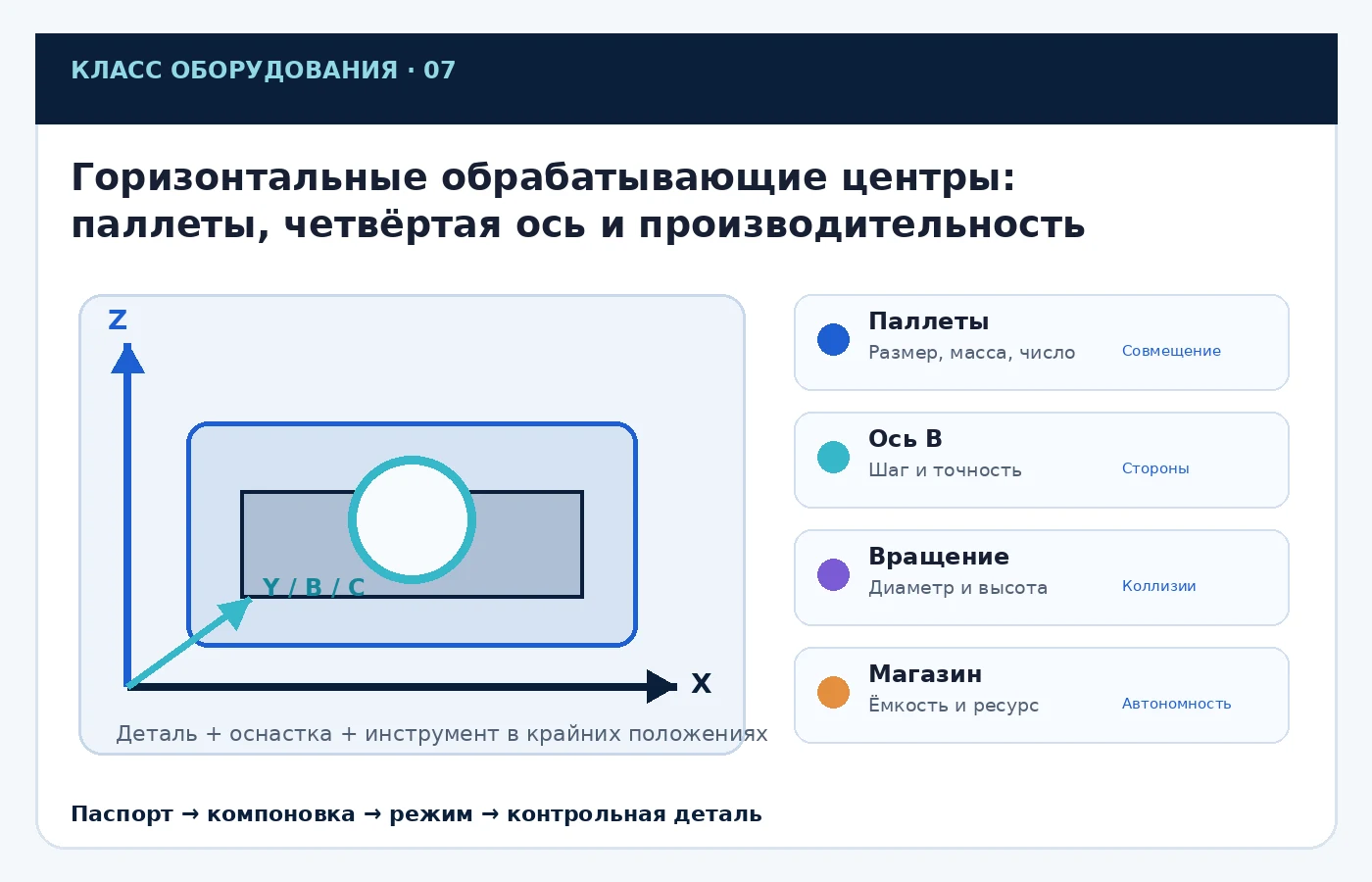

Что проверить в первую очередь
| Группа | Что проверяется | Инженерный смысл |
|---|---|---|
| Паллеты | Размер, масса, число | Совмещение |
| Ось B | Шаг и точность | Стороны |
| Вращение | Диаметр и высота | Коллизии |
| Магазин | Ёмкость и ресурс | Автономность |
Таблицу можно прокручивать по горизонтали →
Использование шпинделя
Доля времени полезной работы.
Расчётный пример
При 46 мин резания и 6 мин простоя K ≈ 0,885; ещё 12 мин несовмещённой загрузки снижают K до 0,719.
Типичные ошибки
- Не проверять вращение оснастки.
- Считать загрузку всегда скрытой.
- Недооценивать магазин.
- Не балансировать tombstone.
Порядок проверки
- 1Собрать семейство деталей.
- 2Смоделировать паллету.
- 3Проверить B.
- 4Рассчитать очередь.
- 5Провести автономный тест.
От требований к проверяемому выбору
Fits Calc помогает собрать параметры детали и операции, отфильтровать оборудование, увидеть пробелы в исходных данных и сохранить обоснование выбора. Каталог ускоряет поиск, но окончательное решение остаётся инженерной проверкой по паспорту и реальной комплектации.
Связанные материалы
Дополнительная инженерная проверка выбора оборудования
Для темы «Горизонтальные обрабатывающие центры: паллеты, четвёртая ось и производительность» важно перейти от каталожного описания к проверке конкретной детали. Максимальный ход, мощность или частота вращения — это границы конфигурации, а не гарантия технологического результата.
tпартии = tнал + N·tциклконтрольная зависимостьЧисловой пример: если наладка 60 мин, цикл 8 мин и N=20, всего 220 мин; для N=200 доля наладки уже значительно меньше.
| Группа проверки | Что фиксировать | Почему это важно |
|---|---|---|
| Геометрия | габарит детали + приспособление + выход инструмента | максимальный размер детали почти никогда не равен паспортному ходу |
| Режим | обороты, подача, мощность, момент | режим должен попадать в рабочий диапазон привода |
| Жёсткость | вылет, опоры, масса, закрепление | формальная мощность не компенсирует слабую технологическую систему |
| Точность | базы, прогрев, инструмент, измерение | паспортная точность не равна точности детали |
| Экономика | наладка, такт, загрузка, смена инструмента | для малой и большой серии оптимальные решения различаются |
Таблицу можно прокручивать по горизонтали →
Минимальный протокол пробной обработки
- Зафиксировать реальную оснастку и инструмент.
- Выполнить несколько циклов после прогрева.
- Измерить критические размеры, форму и поверхность.
- Записать фактический такт, корректоры и износ инструмента.
- Сравнить результат с расчётным запасом и только после этого подтверждать модель станка.
Как использовать статью в реальной задаче
- Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
- Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
- Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
- Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
- Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.
Источники и нормативные ссылки
- ISO 230-1:2012 — Геометрическая точность станков без нагрузки.
- Haas Horizontal Mills — Обзор горизонтальных центров.
- ISO 12100:2010 — Общие принципы оценки и снижения риска оборудования.
