Назначение и типовые детали
VMC обрабатывает корпусные и плоские детали, пресс-формы и плиты. Фрезерование, сверление, расточка и резьба выполняются в одном установе, а поворотная ось открывает боковые поверхности.
Компоновка и принцип работы

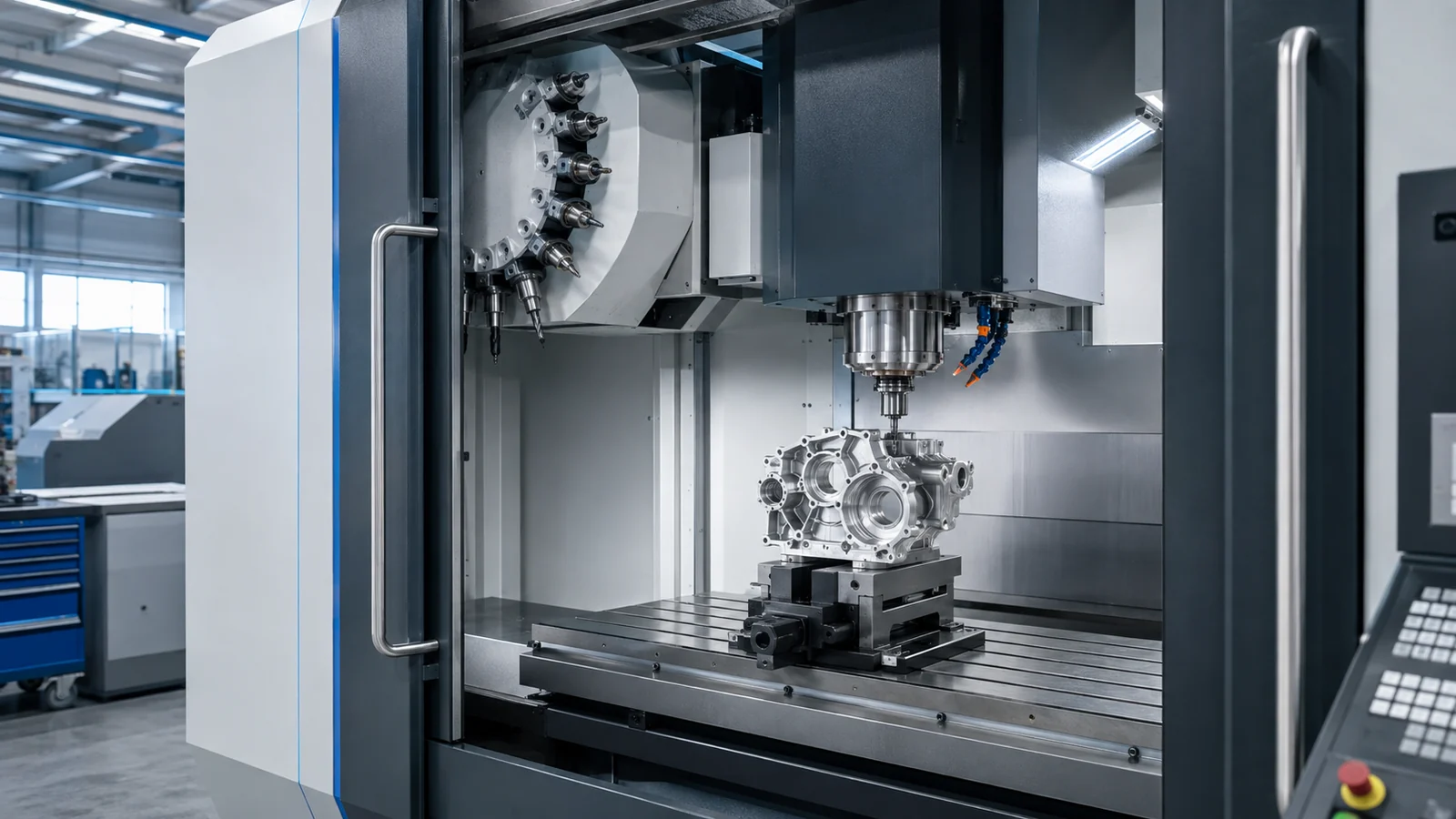

Шпиндель вертикален, стол и головка формируют оси X/Y/Z. Магазин автоматически меняет инструмент. C-образные станины универсальны, портальные схемы применяют для тяжёлых деталей.
Ключевые параметры выбора
Кроме ходов проверяют интерференции, высоту детали с приспособлением, конус, графики мощности, магазин, смену инструмента, СОЖ и стружкоудаление. Четвёртая ось добавляет массу, высоту центра и кабели.
Ограничения класса
Стружка остаётся в карманах. Большая плита может мешать ограждению или смене инструмента. Высокая деталь и длинный инструмент сокращают доступный Z.
Эксплуатация и приёмка процесса
До запуска проверяют защитные устройства, зажим заготовки, состояние инструмента, систему смазки или СОЖ и свободный ход всех органов. Приёмка включает пробную деталь на реальном материале, измерение критических параметров и фиксацию режима. Для серии дополнительно контролируют дрейф, ресурс инструмента и полный такт, включая загрузку и измерения.
Инженерная интерпретация результата
Универсальность VMC не всегда означает оптимум: глубокие боковые полости ведут к переустановам, а для потока призм HMC с паллетами может лучше использовать шпиндель. Сравнение ведут по семейству деталей и полному такту.
Класс оборудования нельзя выбирать по названию или одному максимальному параметру. Технолог сначала переводит чертёж в перечень операций, баз, доступов инструмента и контрольных переходов. Для каждой операции задаются рабочий диапазон, требуемая мощность, точность, оснастка и допустимое время переналадки. Паспортное значение является границей конфигурации, а не обещанием результата на любой детали. Полезно разделять жёсткие и экономические ограничения. К жёстким относятся невозможность закрепить заготовку, нехватка хода, недоступность поверхности, недостаточная сила или несовместимость материала с процессом. Экономические ограничения допускают выпуск детали, но делают маршрут дорогим из-за ручных установов, длительной наладки, низкой загрузки инструмента или обязательной доводки. Проверку начинают с компоновочного эскиза детали, приспособления и инструмента в крайних положениях. Затем сопоставляют режим с диаграммой мощности и момента, оценивают нагрузку, удаление стружки и тепла и собирают бюджет точности. Для серии добавляют хронометраж смены инструмента, загрузки, измерений и обслуживания. Результат фиксируют в карте выбора: исходные данные, допущения, подтверждающий документ, расчётный запас и условия пересмотра решения. Финальное подтверждение выполняют пробной обработкой и измерением контрольной детали. Проба воспроизводит реальное закрепление, инструмент, материал, программу и тепловой режим. Один удачный размер не заменяет оценку разброса: контролируют критические размеры, форму, взаимное положение и поверхность на нескольких циклах.

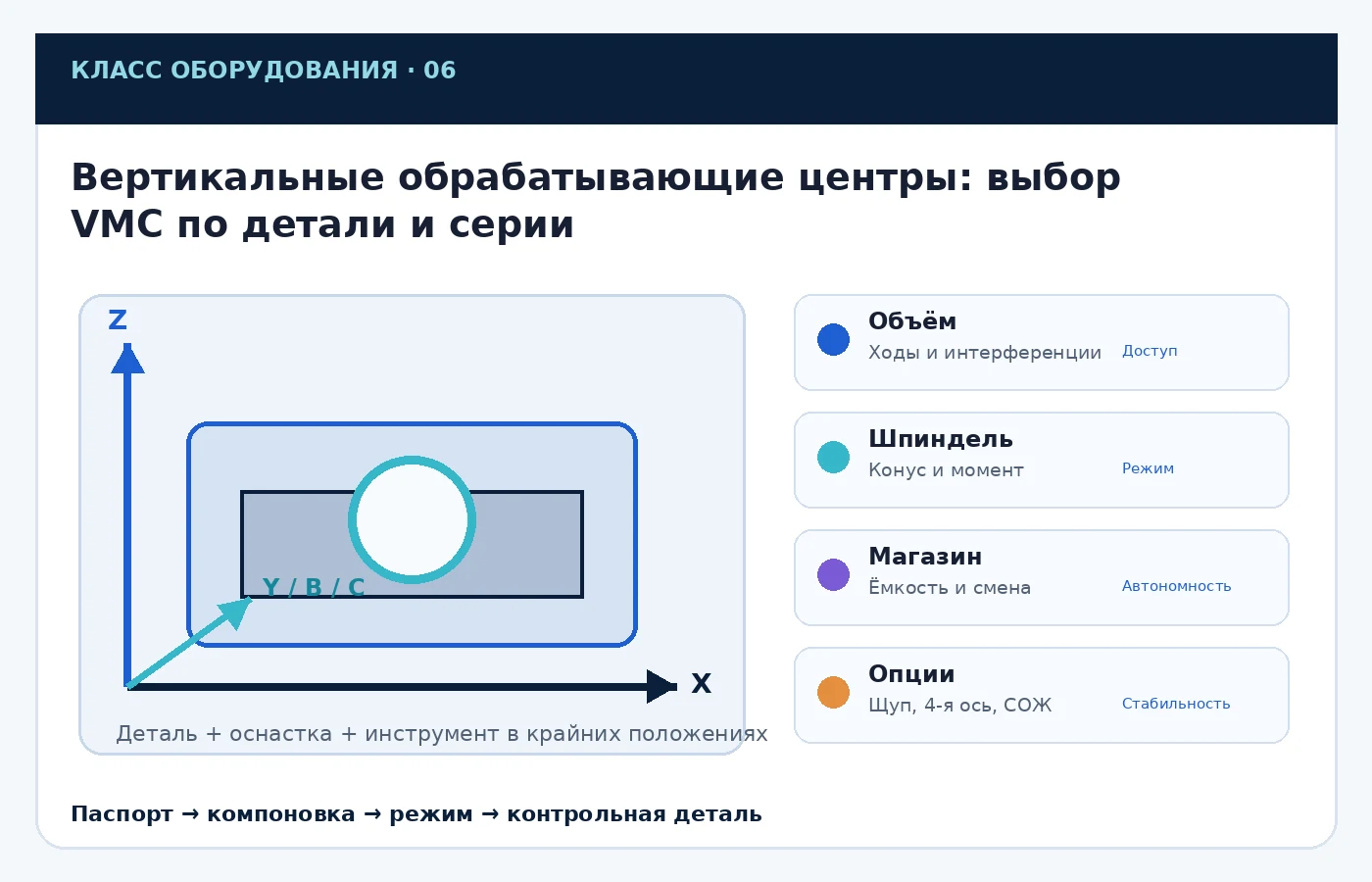

Что проверить в первую очередь
| Группа | Что проверяется | Инженерный смысл |
|---|---|---|
| Объём | Ходы и интерференции | Доступ |
| Шпиндель | Конус и момент | Режим |
| Магазин | Ёмкость и смена | Автономность |
| Опции | Щуп, 4-я ось, СОЖ | Стабильность |
Таблицу можно прокручивать по горизонтали →
Оценка цикла
Сумма рабочих и вспомогательных времён.
Расчётный пример
10 проходов по 400 мм при 800 мм/мин дают 5 мин; 12 смен по 2,4 с добавляют 0,48 мин.
Типичные ошибки
- Проверять только ходы.
- Не учитывать инструмент и тиски.
- Заполнять магазин без резерва.
- Сравнивать по холостым скоростям.
Порядок проверки
- 1Создать компоновку.
- 2Проверить шпиндель.
- 3Собрать инструмент.
- 4Рассчитать цикл.
- 5Принять контрольную серию.
От требований к проверяемому выбору
Fits Calc помогает собрать параметры детали и операции, отфильтровать оборудование, увидеть пробелы в исходных данных и сохранить обоснование выбора. Каталог ускоряет поиск, но окончательное решение остаётся инженерной проверкой по паспорту и реальной комплектации.
Связанные материалы
Дополнительная инженерная проверка выбора оборудования
Для темы «Вертикальные обрабатывающие центры: выбор VMC по детали и серии» важно перейти от каталожного описания к проверке конкретной детали. Максимальный ход, мощность или частота вращения — это границы конфигурации, а не гарантия технологического результата.
Vf = fz·z·nконтрольная зависимостьЧисловой пример: z=4, fz=0,04 мм/зуб, n=4000 об/мин → Vf=640 мм/мин.
| Группа проверки | Что фиксировать | Почему это важно |
|---|---|---|
| Геометрия | габарит детали + приспособление + выход инструмента | максимальный размер детали почти никогда не равен паспортному ходу |
| Режим | обороты, подача, мощность, момент | режим должен попадать в рабочий диапазон привода |
| Жёсткость | вылет, опоры, масса, закрепление | формальная мощность не компенсирует слабую технологическую систему |
| Точность | базы, прогрев, инструмент, измерение | паспортная точность не равна точности детали |
| Экономика | наладка, такт, загрузка, смена инструмента | для малой и большой серии оптимальные решения различаются |
Таблицу можно прокручивать по горизонтали →
Минимальный протокол пробной обработки
- Зафиксировать реальную оснастку и инструмент.
- Выполнить несколько циклов после прогрева.
- Измерить критические размеры, форму и поверхность.
- Записать фактический такт, корректоры и износ инструмента.
- Сравнить результат с расчётным запасом и только после этого подтверждать модель станка.
Как использовать статью в реальной задаче
- Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
- Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
- Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
- Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
- Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.
Источники и нормативные ссылки
- ISO 230-1:2012 — Геометрическая точность станков без нагрузки.
- Haas Vertical Mills — Обзор вертикальных центров.
- Haas VF-3 — Пример ходов, конуса и магазина.
