Назначение и типовые детали
Mill-turn объединяет полноценное точение и фрезерование. Класс полезен для сложных валов и корпусов вращения, где перенос между станками создаёт погрешность базирования и длинный незавершённый цикл.
Компоновка и принцип работы

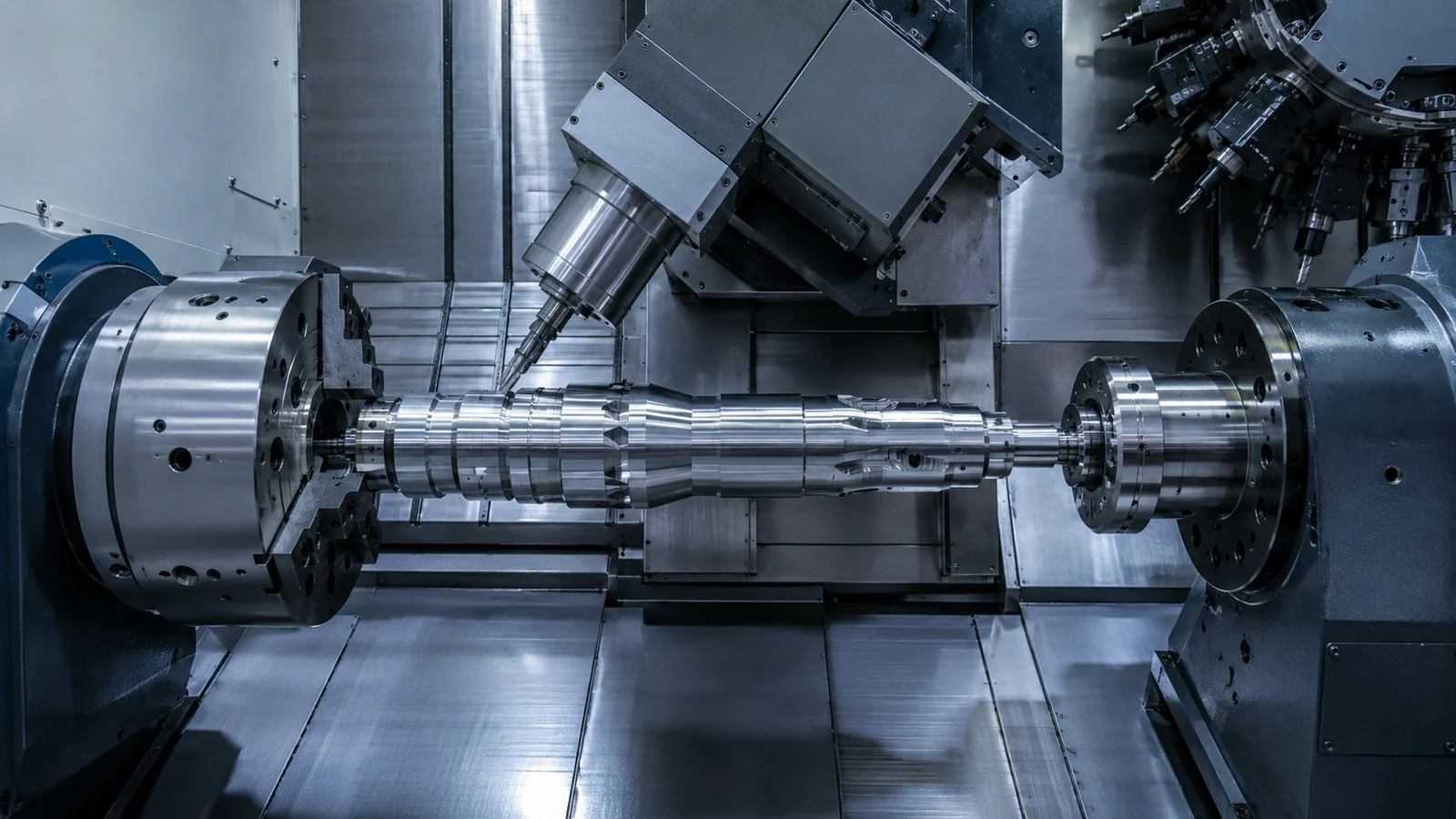

Главный шпиндель вращает заготовку, фрезерный шпиндель движется по линейным осям и часто по B, а C управляет углом детали. Противошпиндель позволяет обработать обратную сторону; магазин содержит токарный и вращающийся инструмент.
Ключевые параметры выбора
Сверяют размеры обоих шпинделей, диапазон B, ходы Y/X/Z, интерференции, мощность фрезерного шпинделя, магазин и держатели. Затем проверяют передачу детали, длину инструмента и измерение внутри цикла.
Ограничения класса
Функциональность не гарантирует меньшую себестоимость: длинная программа блокирует дорогой станок, а отказ одного узла останавливает маршрут. Доступ и слабый фрезерный шпиндель иногда требуют отдельного центра.
Эксплуатация и приёмка процесса
До запуска проверяют защитные устройства, зажим заготовки, состояние инструмента, систему смазки или СОЖ и свободный ход всех органов. Приёмка включает пробную деталь на реальном материале, измерение критических параметров и фиксацию режима. Для серии дополнительно контролируют дрейф, ресурс инструмента и полный такт, включая загрузку и измерения.
Инженерная интерпретация результата
Решение оправдано, когда сокращение установов уменьшает критическую погрешность и логистику сильнее, чем растёт стоимость станко-часа. Сравнивают сквозное время, незавершённое производство, загрузку магазина и переналадку кулачков, а не только минуты резания.
Класс оборудования нельзя выбирать по названию или одному максимальному параметру. Технолог сначала переводит чертёж в перечень операций, баз, доступов инструмента и контрольных переходов. Для каждой операции задаются рабочий диапазон, требуемая мощность, точность, оснастка и допустимое время переналадки. Паспортное значение является границей конфигурации, а не обещанием результата на любой детали. Полезно разделять жёсткие и экономические ограничения. К жёстким относятся невозможность закрепить заготовку, нехватка хода, недоступность поверхности, недостаточная сила или несовместимость материала с процессом. Экономические ограничения допускают выпуск детали, но делают маршрут дорогим из-за ручных установов, длительной наладки, низкой загрузки инструмента или обязательной доводки. Проверку начинают с компоновочного эскиза детали, приспособления и инструмента в крайних положениях. Затем сопоставляют режим с диаграммой мощности и момента, оценивают нагрузку, удаление стружки и тепла и собирают бюджет точности. Для серии добавляют хронометраж смены инструмента, загрузки, измерений и обслуживания. Результат фиксируют в карте выбора: исходные данные, допущения, подтверждающий документ, расчётный запас и условия пересмотра решения. Финальное подтверждение выполняют пробной обработкой и измерением контрольной детали. Проба воспроизводит реальное закрепление, инструмент, материал, программу и тепловой режим. Один удачный размер не заменяет оценку разброса: контролируют критические размеры, форму, взаимное положение и поверхность на нескольких циклах.

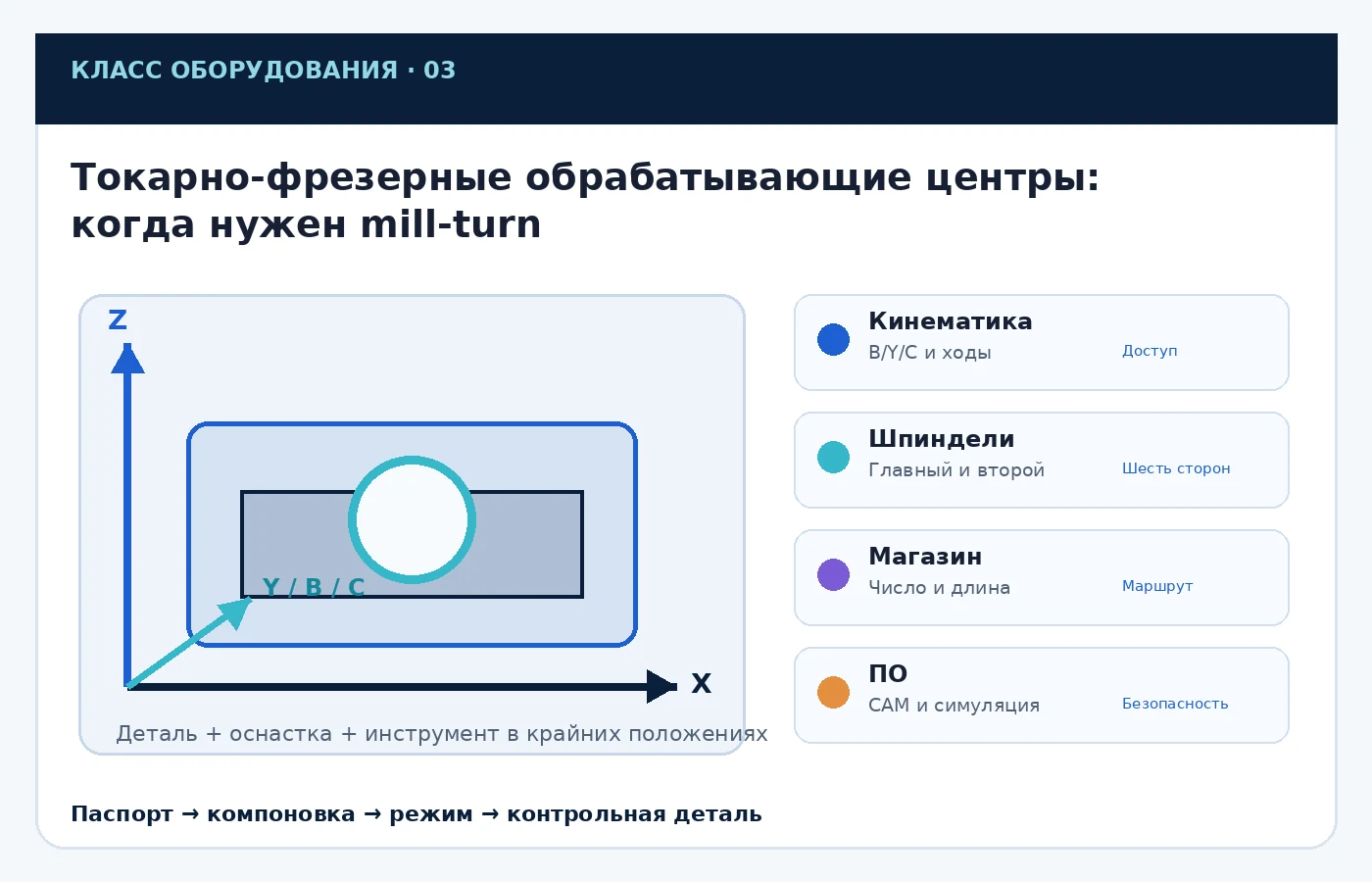

Что проверить в первую очередь
| Группа | Что проверяется | Инженерный смысл |
|---|---|---|
| Кинематика | B/Y/C и ходы | Доступ |
| Шпиндели | Главный и второй | Шесть сторон |
| Магазин | Число и длина | Маршрут |
| ПО | CAM и симуляция | Безопасность |
Таблицу можно прокручивать по горизонтали →
Сквозной эффект
Сравнивается полный цикл с ожиданием и установами.
Расчётный пример
Раздельный маршрут 42 + 18 + 25 = 85 мин, единый цикл 58 мин; сквозная экономия равна 27 мин.
Типичные ошибки
- Сравнивать только машинное время.
- Не моделировать столкновения.
- Недооценивать магазин.
- Покупать кинематику без семейства деталей.
Порядок проверки
- 1Выделить критичные переустановы.
- 2Собрать модель.
- 3Проверить инструмент.
- 4Сравнить сквозное время.
- 5Принять программу и деталь.
От требований к проверяемому выбору
Fits Calc помогает собрать параметры детали и операции, отфильтровать оборудование, увидеть пробелы в исходных данных и сохранить обоснование выбора. Каталог ускоряет поиск, но окончательное решение остаётся инженерной проверкой по паспорту и реальной комплектации.
Связанные материалы
Дополнительная инженерная проверка выбора оборудования
Для темы «Токарно-фрезерные обрабатывающие центры: когда нужен mill-turn» важно перейти от каталожного описания к проверке конкретной детали. Максимальный ход, мощность или частота вращения — это границы конфигурации, а не гарантия технологического результата.
T = Σtопераций − Σtмежстаночныхконтрольная зависимостьЧисловой пример: эффект mill-turn оценивают не только временем резания, но и исключёнными переустановками, очередями и повторным базированием.
| Группа проверки | Что фиксировать | Почему это важно |
|---|---|---|
| Геометрия | габарит детали + приспособление + выход инструмента | максимальный размер детали почти никогда не равен паспортному ходу |
| Режим | обороты, подача, мощность, момент | режим должен попадать в рабочий диапазон привода |
| Жёсткость | вылет, опоры, масса, закрепление | формальная мощность не компенсирует слабую технологическую систему |
| Точность | базы, прогрев, инструмент, измерение | паспортная точность не равна точности детали |
| Экономика | наладка, такт, загрузка, смена инструмента | для малой и большой серии оптимальные решения различаются |
Таблицу можно прокручивать по горизонтали →
Минимальный протокол пробной обработки
- Зафиксировать реальную оснастку и инструмент.
- Выполнить несколько циклов после прогрева.
- Измерить критические размеры, форму и поверхность.
- Записать фактический такт, корректоры и износ инструмента.
- Сравнить результат с расчётным запасом и только после этого подтверждать модель станка.
Как использовать статью в реальной задаче
- Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
- Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
- Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
- Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
- Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.
Источники и нормативные ссылки
- ISO 12100:2010 — Общие принципы оценки и снижения риска оборудования.
- DMG MORI Turn & Mill — Точение и пятиосевое фрезерование в одном рабочем пространстве.
- Mazak Multi-Tasking — Обзор многофункциональных станков.
