Что именно автоматизируется
Автоматизация CAD — не превращение произвольного текста в гарантированно точную деталь. Пользователь задаёт геометрию и ограничения; помощник выбирает доступные инструменты; SOLIDWORKS выполняет операции через свой API. Итогом должны стать редактируемая модель, понятное дерево построения и сохранённый файл.
Реальный кейс Fits Calc: вал с косозубым венцом

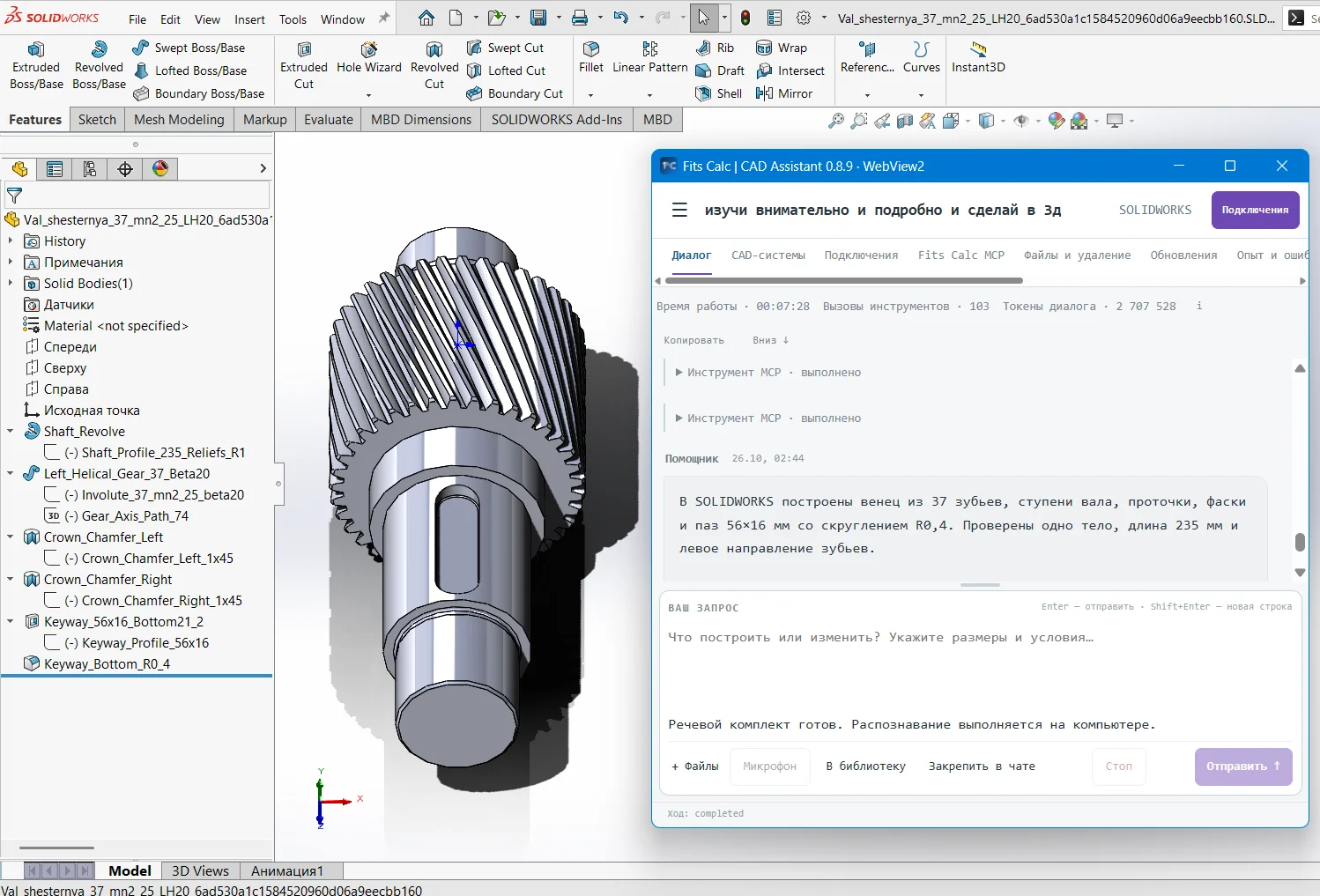

На предоставленном скриншоте SOLIDWORKS открыт файл с валом-шестернёй. В дереве модели видны элемент вращения вала, зубчатый венец, фаски, шпоночный паз и скругление дна паза. В окне Fits Calc CAD Assistant приведён отчёт о выполненных действиях.
| Параметр | Что подтверждает скриншот |
|---|---|
| Число зубьев | 37 — указано в отчёте помощника |
| Тип модели | Одна деталь с телом Solid Bodies(1) |
| Паз | 56×16 мм, в отчёте указано скругление R0,4 |
| Длина | 235 мм — указана как проверенная в отчёте |
| Ключевые операции | Shaft_Revolve, зубчатый венец, фаски, Keyway |
Эти значения описывают конкретный показанный опыт, а не универсальные настройки для любого вала-шестерни. Для воспроизведения потребуются исходная геометрия, параметры зубьев и критерии приёмки.

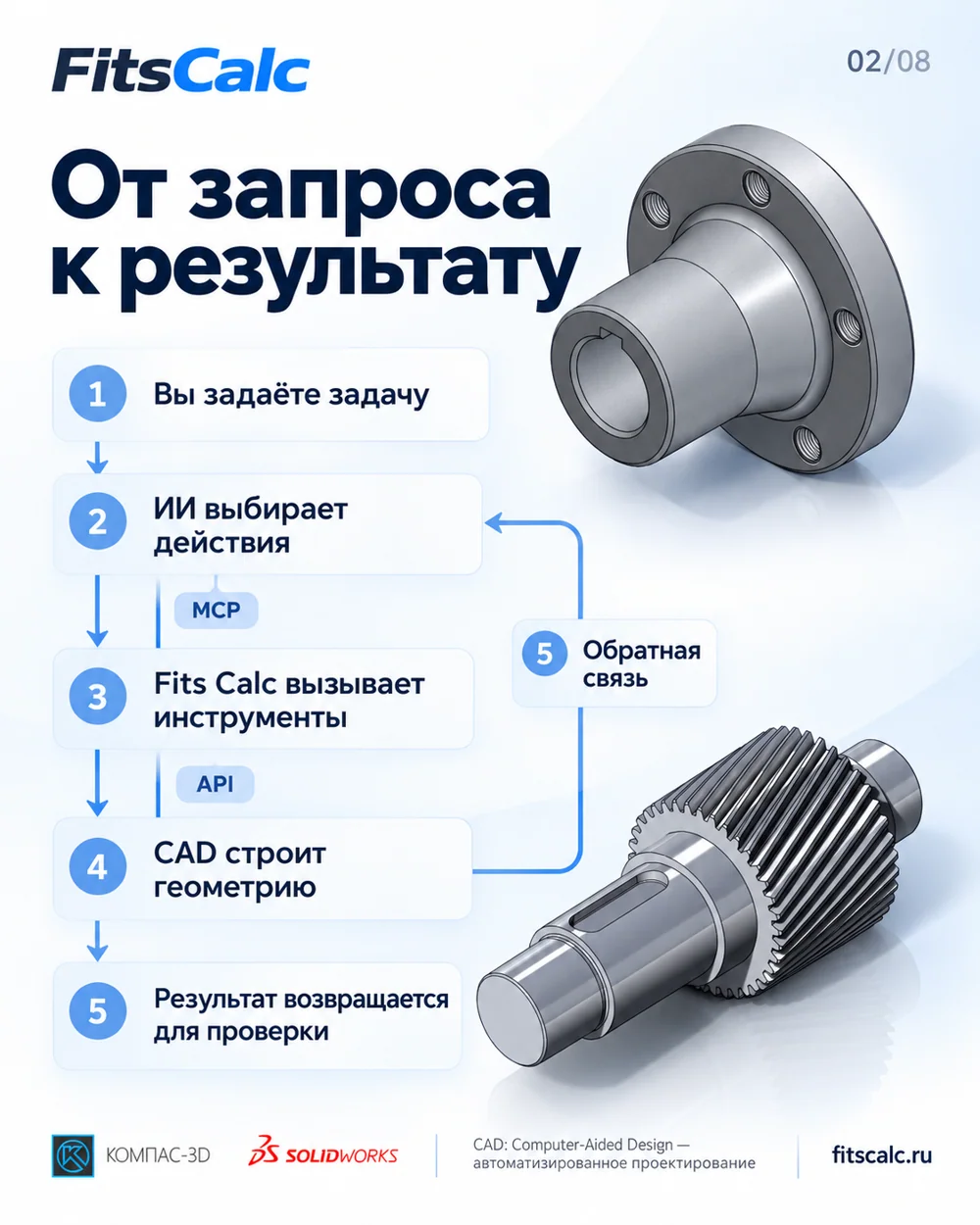

Как поставить задачу ассистенту
- Открыть SOLIDWORKS и проверить наличие активного документа детали или возможность создать новый.
- Указать не только название детали, но и размеры, количество зубьев, направление зубьев, длину, параметры отверстий, пазов и фасок.
- Разделить работу на контролируемые стадии: базовый вал, зубчатый венец, дополнительные вырезы, фаски и скругления.
- После каждого этапа проверить тело, размеры и наличие ожидаемой операции в дереве.
- Сохранить исходный редактируемый документ; экспорт в нейтральный формат выполнить отдельно при необходимости.

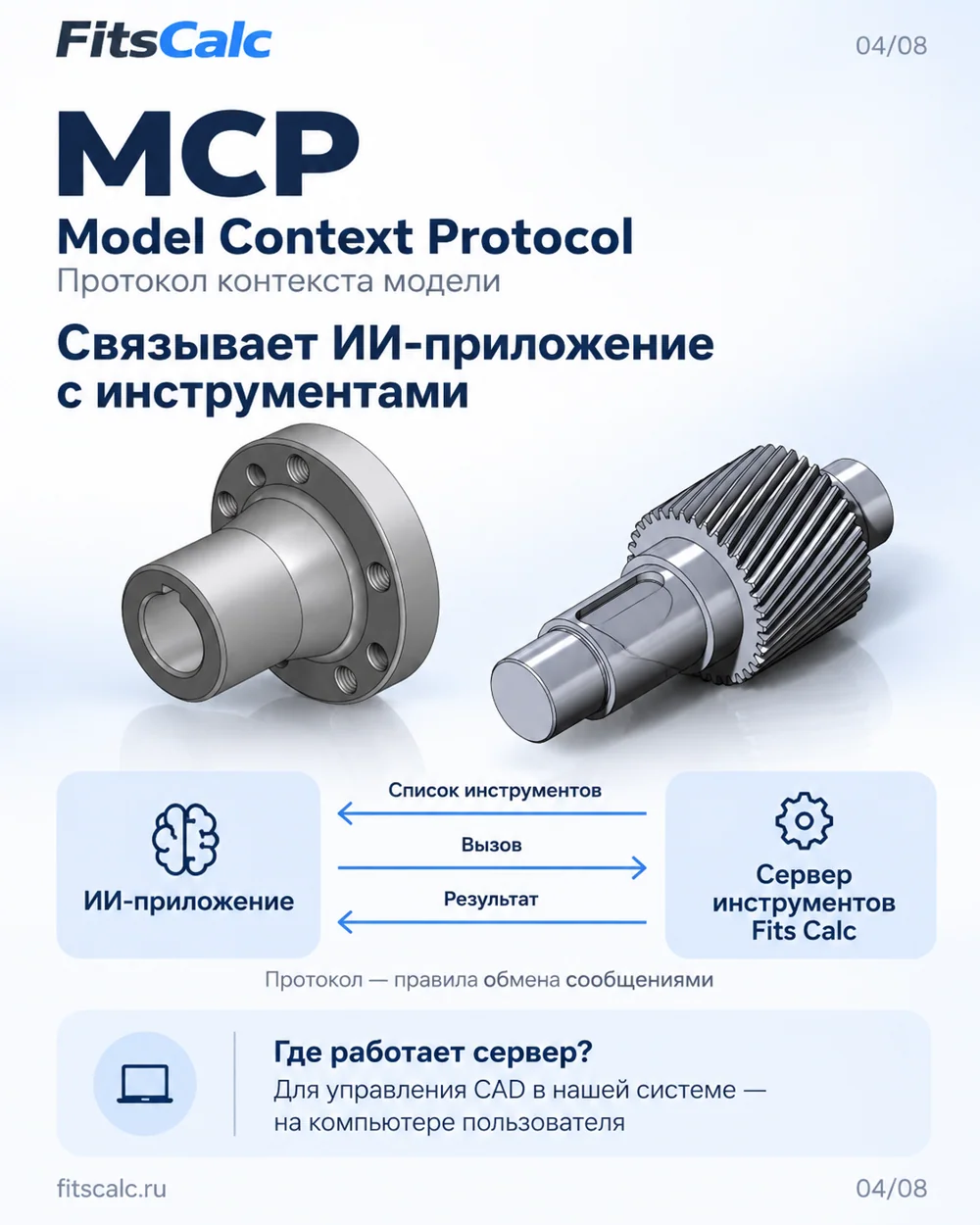

Какие механизмы участвуют
ИИ интерпретирует техническое задание и выбирает порядок действий. MCP, если используется, описывает доступные инструменты и передачу вызовов. API SOLIDWORKS исполняет допустимые команды над документом. SDK нужен разработчику адаптера, но не является языком описания детали.
Проверка модели перед сдачей
- Убедиться, что нужное количество твёрдых тел соответствует заданию.
- Проверить диаметры, осевые размеры, фактический паз и направление зубьев, не полагаясь только на текст отчёта.
- Открыть дерево операций, проверить ошибки перестроения и подавленные элементы.
- Сохранить модель, закрыть документ и повторно открыть файл — это контроль, что изменения действительно записаны.
В представленном скриншоте видны дерево операций и сообщение об успешных вызовах; полноценная независимая проверка геометрии и повторного открытия по одному изображению не устанавливается.
Когда подход полезен и когда нет
Особенно хорошо автоматизируются семейства однотипных деталей, операции по параметрам, пакетные фаски, отверстия, массивы и экспорт. Для ответственных передач потребуется дополнительная проверка профиля зуба, контакта, материала, допуска и прочности. Наличие визуально похожей модели не заменяет инженерную проверку.
