Что получает ИИ-ассистент вместо чертежа
Инженер знает, что «втулка с фланцем» — не набор произвольных цилиндров: у детали есть базы, сопрягаемые поверхности, система размеров, контрольные признаки и требования к файлу. Но одна короткая фраза не передаёт эту информацию ассистенту. Хорошее задание для CAD должно играть роль небольшого технического требования, а не художественного описания объекта.
Цель шаблона ниже — сделать задание проверяемым и повторяемым. Это особенно важно, если несколько операций выполняются последовательно через API или MCP, а результат затем передаётся конструктору.
Семь блоков хорошего задания
| Блок | Что необходимо указать | Почему это важно |
|---|---|---|
| 1. Система и документ | SOLIDWORKS или КОМПАС-3D; деталь / сборка; требуемый формат | Команды и формат сохранения различаются |
| 2. Геометрические базы | Ось вращения, начальная плоскость, нулевая точка и направление осей | Без базирования возможна зеркальная или смещённая геометрия |
| 3. Размеры | Диаметры, длины, расположение центров, радиусы, фаски с единицами | Устраняет скрытые допущения |
| 4. Особенности | Паз, отверстия, резьбы, скругления, массив и их расположение | Операции требуют определённого направления и привязки |
| 5. Ограничения | Число тел, допустимые упрощения, симметрия, зависимые размеры | Позволяет проверить конструктив, а не только внешний вид |
| 6. Контроль | Какие измерения проверить и что считать ошибкой | Создаёт объективные критерии приёмки |
| 7. Выдача | Путь, имя, формат модели, при необходимости STEP и журнал операций | Результат должен быть доступным документом |

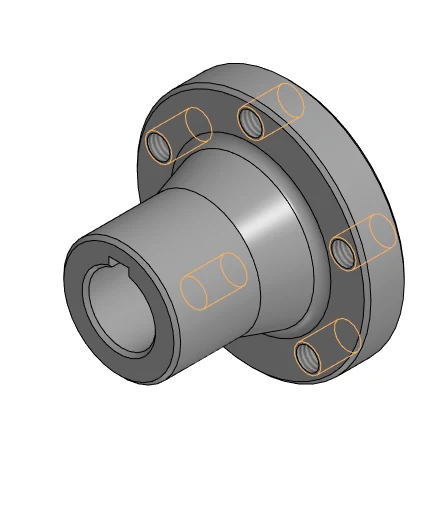

Плохо и правильно: пример с фланцевой втулкой
Недостаточно: «Сделай втулку с фланцем по картинке, четыре отверстия, фаски».
Лучше: «Создай отдельную параметрическую деталь. За ось Z возьми ось вращения, заднюю торцевую плоскость фланца назначь Z=0. Построй наружный профиль и внутреннее отверстие вращением по размерам с приложенного чертежа. Четыре крепёжных отверстия расположи на указанной делительной окружности; их тип, размер и глубину считай с чертежа. Там, где размер на чертеже неоднозначен, не выбирай значение самостоятельно — выдай список вопросов. После построения проверь внешний диаметр фланца, общую длину, внутреннее отверстие, число отверстий и наличие одного тела. Сохрани исходный CAD-файл и повторно открой его».
Формулировки, из-за которых появляются ошибки
| Плохо | Почему двусмысленно | Лучше |
|---|---|---|
| «Сделай паз по центру» | Неясен центр: вала, длины или поверхности | «Ось паза в плоскости XZ, симметрично оси X, начало на Z=…» |
| «Просверли четыре отверстия» | Нет диаметра, типа, координат и глубины | «4×Ø… сквозные, центры на Ø… через 90°, первая точка по +Y» |
| «Скругли все края» | Не все кромки допустимы и нуждаются в скруглении | «R… на перечисленных наружных кромках; отверстия не скруглять» |
| «Сделай резьбу М8» | Не указаны внутренняя/наружная, шаг, длина, исполнение | «М8×1,25-6H, внутренняя, глубина …; явно укажи способ моделирования» |
| «Экспортируй куда-нибудь» | Нет пути и формата | «Сохрани native CAD в …, дополнительно STEP AP242, проверь файл» |
Готовый шаблон задания для копирования
CAD-система: [SOLIDWORKS / КОМПАС-3D, версия] Документ: [деталь / сборка] Единицы: мм; углы — градусы Источник: [файл чертежа, номер листа, ревизия] Система координат: [ось, базовая плоскость, направление +Z] Геометрия: [профиль, диаметры, длины, координаты] Операции: [вращение/выдавливание/вырез/массив/фаска/резьба] Требования: [число тел, связи, допустимые упрощения] Запрещено: додумывать отсутствующие размеры и допуски Неопределённости: сначала выдать список вопросов Контроль: [размеры, число тел, дерево, перестроение] Выдача: [имя, каталог, native-формат, STEP при необходимости] Отчёт: выполненные операции, ошибки, отклонения от задания
Применяйте этот шаблон не как команду «всё сделать любой ценой», а как контракт качества. Если исходных размеров не хватает, правильный результат первого этапа — перечень вопросов.
Как правильно разбивать сложное задание
Для длинного вала, шестерни или сборки полезно делить моделирование на контрольные этапы: (1) базовый профиль; (2) функциональные отверстия и пазы; (3) повторяющиеся элементы; (4) фаски и скругления; (5) проверка и сохранение. После каждого этапа сверяйте геометрию с исходными данными. Если сбой возник в начале, не имеет смысла продолжать массивы и фаски поверх неправильного тела.
Критерии готовности: что должно быть в отчёте
- Имя CAD, тип документа, путь и формат сохранённого файла.
- Список операций: создано, пропущено, завершено с ошибкой.
- Контрольные размеры с фактическими значениями и единицами.
- Количество твёрдых тел, результат перестроения и диагностические сообщения.
- Список допущений и нерешённых вопросов — отдельно от подтверждённых фактов.
Такой подход помогает как при работе с Fits Calc CAD Assistant, так и при разработке собственного автоматизированного CAD-процесса. Он не зависит от конкретной языковой модели: надёжность определяется прежде всего полнотой технического задания и проверкой результата.
