Назначение и типовые детали

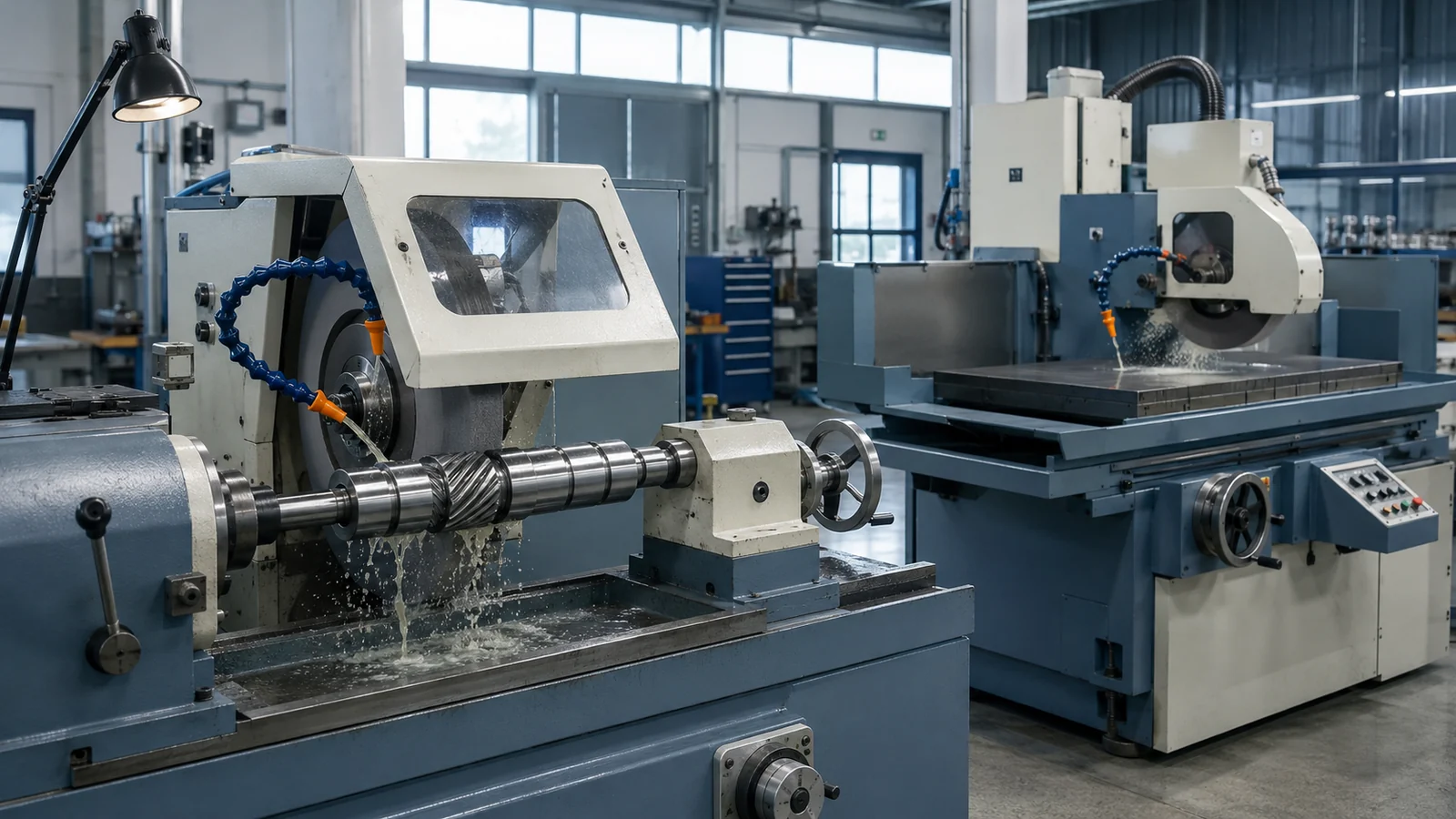

Круглошлифовальные станки работают с поверхностями вращения, плоскошлифовальные — с плоскостями периферией или торцом круга. Оба класса предназначены для малых припусков и точной поверхности.
Компоновка и принцип работы
Абразивный круг вращается с высокой скоростью, деталь получает подачу. Правка восстанавливает профиль и режущую способность; СОЖ отводит тепло и продукты износа.
Ключевые параметры выбора
Проверяют размеры, массу, способ установки, скорость круга, мощность, внутреннее шлифование, стол и правку. Круг выбирают по абразиву, зерну, твёрдости, структуре, связке и допустимой скорости.
Ограничения класса
Большой съём, затупленный круг или плохая СОЖ вызывают прижоги и трещины. Магнитная плита деформирует тонкую деталь; паспортная шероховатость не гарантируется без верной правки.
Эксплуатация и приёмка процесса
До запуска проверяют защитные устройства, зажим заготовки, состояние инструмента, систему смазки или СОЖ и свободный ход всех органов. Приёмка включает пробную деталь на реальном материале, измерение критических параметров и фиксацию режима. Для серии дополнительно контролируют дрейф, ресурс инструмента и полный такт, включая загрузку и измерения.
Инженерная интерпретация результата
Припуск распределяют между черновыми, чистовым проходом и выхаживанием. Для круглой детали проверяют центры и овальность, для плоской — магнитное закрепление и изменение формы после снятия. Контроль включает не только Ra, но и прижог.
Класс оборудования нельзя выбирать по названию или одному максимальному параметру. Технолог сначала переводит чертёж в перечень операций, баз, доступов инструмента и контрольных переходов. Для каждой операции задаются рабочий диапазон, требуемая мощность, точность, оснастка и допустимое время переналадки. Паспортное значение является границей конфигурации, а не обещанием результата на любой детали. Полезно разделять жёсткие и экономические ограничения. К жёстким относятся невозможность закрепить заготовку, нехватка хода, недоступность поверхности, недостаточная сила или несовместимость материала с процессом. Экономические ограничения допускают выпуск детали, но делают маршрут дорогим из-за ручных установов, длительной наладки, низкой загрузки инструмента или обязательной доводки. Проверку начинают с компоновочного эскиза детали, приспособления и инструмента в крайних положениях. Затем сопоставляют режим с диаграммой мощности и момента, оценивают нагрузку, удаление стружки и тепла и собирают бюджет точности. Для серии добавляют хронометраж смены инструмента, загрузки, измерений и обслуживания. Результат фиксируют в карте выбора: исходные данные, допущения, подтверждающий документ, расчётный запас и условия пересмотра решения. Финальное подтверждение выполняют пробной обработкой и измерением контрольной детали. Проба воспроизводит реальное закрепление, инструмент, материал, программу и тепловой режим. Один удачный размер не заменяет оценку разброса: контролируют критические размеры, форму, взаимное положение и поверхность на нескольких циклах.

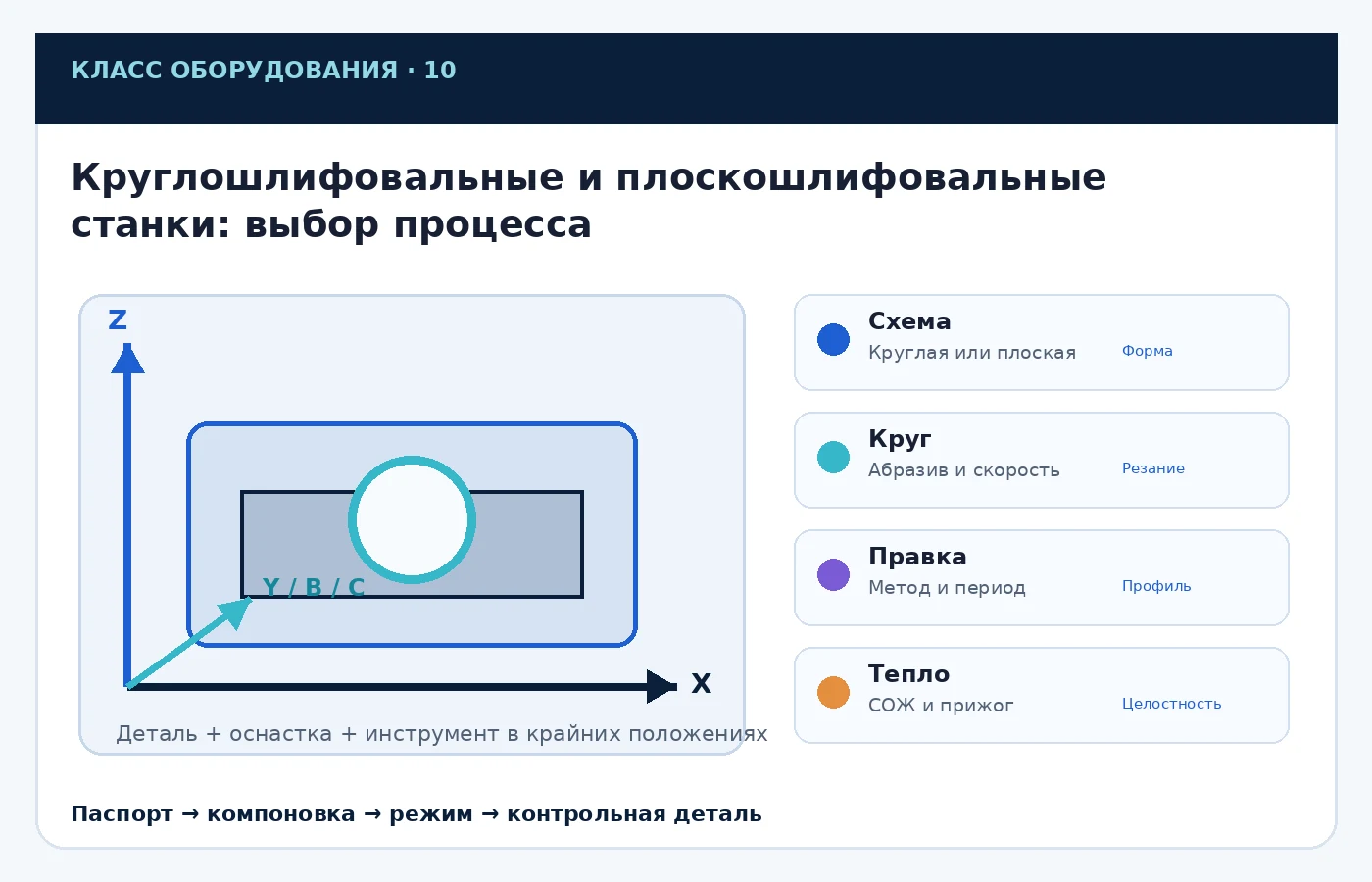

Что проверить в первую очередь
| Группа | Что проверяется | Инженерный смысл |
|---|---|---|
| Схема | Круглая или плоская | Форма |
| Круг | Абразив и скорость | Резание |
| Правка | Метод и период | Профиль |
| Тепло | СОЖ и прижог | Целостность |
Таблицу можно прокручивать по горизонтали →
Удельный съём
ae — мм; Vw — мм/мин; Q′ — мм²/мин.
Расчётный пример
При ae = 0,02 мм и Vw = 6000 мм/мин Q′ = 120 мм²/мин.
Типичные ошибки
- Выбирать круг только по зерну.
- Превышать скорость круга.
- Проверять только Ra.
- Игнорировать магнитную деформацию.
Порядок проверки
- 1Выбрать схему.
- 2Назначить припуск и круг.
- 3Настроить правку и СОЖ.
- 4Выполнить пробный цикл.
- 5Проверить форму и прижог.
От требований к проверяемому выбору
Fits Calc помогает собрать параметры детали и операции, отфильтровать оборудование, увидеть пробелы в исходных данных и сохранить обоснование выбора. Каталог ускоряет поиск, но окончательное решение остаётся инженерной проверкой по паспорту и реальной комплектации.
Связанные материалы
Дополнительная инженерная проверка выбора оборудования
Для темы «Круглошлифовальные и плоскошлифовальные станки: выбор процесса» важно перейти от каталожного описания к проверке конкретной детали. Максимальный ход, мощность или частота вращения — это границы конфигурации, а не гарантия технологического результата.
Qw = ap·b·Vfконтрольная зависимостьЧисловой пример: при ap = 0,02 мм, ширине 20 мм и подаче 600 мм/мин снимается около 240 мм³/мин; рост съёма увеличивает тепловую нагрузку и риск прижогов.
| Группа проверки | Что фиксировать | Почему это важно |
|---|---|---|
| Геометрия | габарит детали + приспособление + выход инструмента | максимальный размер детали почти никогда не равен паспортному ходу |
| Режим | обороты, подача, мощность, момент | режим должен попадать в рабочий диапазон привода |
| Жёсткость | вылет, опоры, масса, закрепление | формальная мощность не компенсирует слабую технологическую систему |
| Точность | базы, прогрев, инструмент, измерение | паспортная точность не равна точности детали |
| Экономика | наладка, такт, загрузка, смена инструмента | для малой и большой серии оптимальные решения различаются |
Таблицу можно прокручивать по горизонтали →
Минимальный протокол пробной обработки
- Зафиксировать реальную оснастку и инструмент.
- Выполнить несколько циклов после прогрева.
- Измерить критические размеры, форму и поверхность.
- Записать фактический такт, корректоры и износ инструмента.
- Сравнить результат с расчётным запасом и только после этого подтверждать модель станка.
Как использовать статью в реальной задаче
- Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
- Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
- Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
- Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
- Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.
Источники и нормативные ссылки
- ISO 16089:2015 — Безопасность шлифовальных станков.
- ISO 230-1:2012 — Геометрическая точность станков без нагрузки.
- BLOHM — Примеры плоскошлифовальных решений.
