Назначение и типовые детали
Вертикальная компоновка удобна для единичных работ, ремонта и оснастки. Она позволяет фрезеровать плоскости, пазы и контуры, сверлить и растачивать при хорошем обзоре установки.
Компоновка и принцип работы

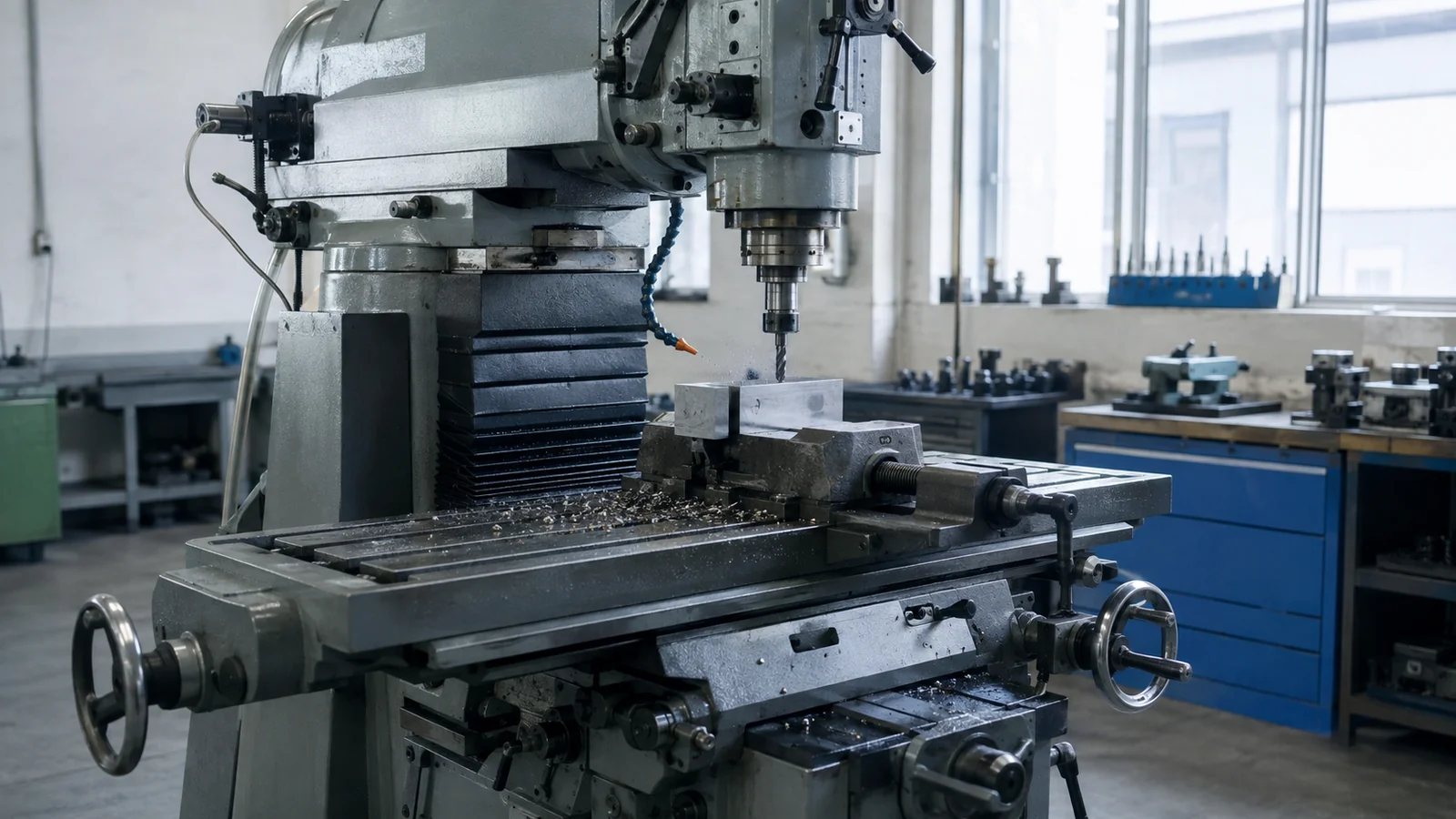

Деталь крепится на Т-образном столе, перемещения идут по X/Y/Z. У консольных моделей стол движется относительно станины; головка может поворачиваться, но после поворота требуется восстановить её геометрию.
Ключевые параметры выбора
Проверяют стол, нагрузку, ходы, расстояние шпиндель–стол, конус, обороты и оправки. Компоновка включает тиски, прихваты, угловую головку и длину инструмента.
Ограничения класса
Ручная смена инструмента увеличивает вспомогательное время. Вылет пиноли снижает жёсткость, а размер стола не равен рабочему объёму: оснастка и безопасный подвод отнимают пространство.
Эксплуатация и приёмка процесса
До запуска проверяют защитные устройства, зажим заготовки, состояние инструмента, систему смазки или СОЖ и свободный ход всех органов. Приёмка включает пробную деталь на реальном материале, измерение критических параметров и фиксацию режима. Для серии дополнительно контролируют дрейф, ресурс инструмента и полный такт, включая загрузку и измерения.
Инженерная интерпретация результата
Для черновой обработки определяющими становятся жёсткость и отвод стружки; для чистовой — геометрия, тепловая стабильность и состояние конуса. Проверка крайних координат с полной оснасткой обязательна до запуска программы или ручного прохода.
Класс оборудования нельзя выбирать по названию или одному максимальному параметру. Технолог сначала переводит чертёж в перечень операций, баз, доступов инструмента и контрольных переходов. Для каждой операции задаются рабочий диапазон, требуемая мощность, точность, оснастка и допустимое время переналадки. Паспортное значение является границей конфигурации, а не обещанием результата на любой детали. Полезно разделять жёсткие и экономические ограничения. К жёстким относятся невозможность закрепить заготовку, нехватка хода, недоступность поверхности, недостаточная сила или несовместимость материала с процессом. Экономические ограничения допускают выпуск детали, но делают маршрут дорогим из-за ручных установов, длительной наладки, низкой загрузки инструмента или обязательной доводки. Проверку начинают с компоновочного эскиза детали, приспособления и инструмента в крайних положениях. Затем сопоставляют режим с диаграммой мощности и момента, оценивают нагрузку, удаление стружки и тепла и собирают бюджет точности. Для серии добавляют хронометраж смены инструмента, загрузки, измерений и обслуживания. Результат фиксируют в карте выбора: исходные данные, допущения, подтверждающий документ, расчётный запас и условия пересмотра решения. Финальное подтверждение выполняют пробной обработкой и измерением контрольной детали. Проба воспроизводит реальное закрепление, инструмент, материал, программу и тепловой режим. Один удачный размер не заменяет оценку разброса: контролируют критические размеры, форму, взаимное положение и поверхность на нескольких циклах.

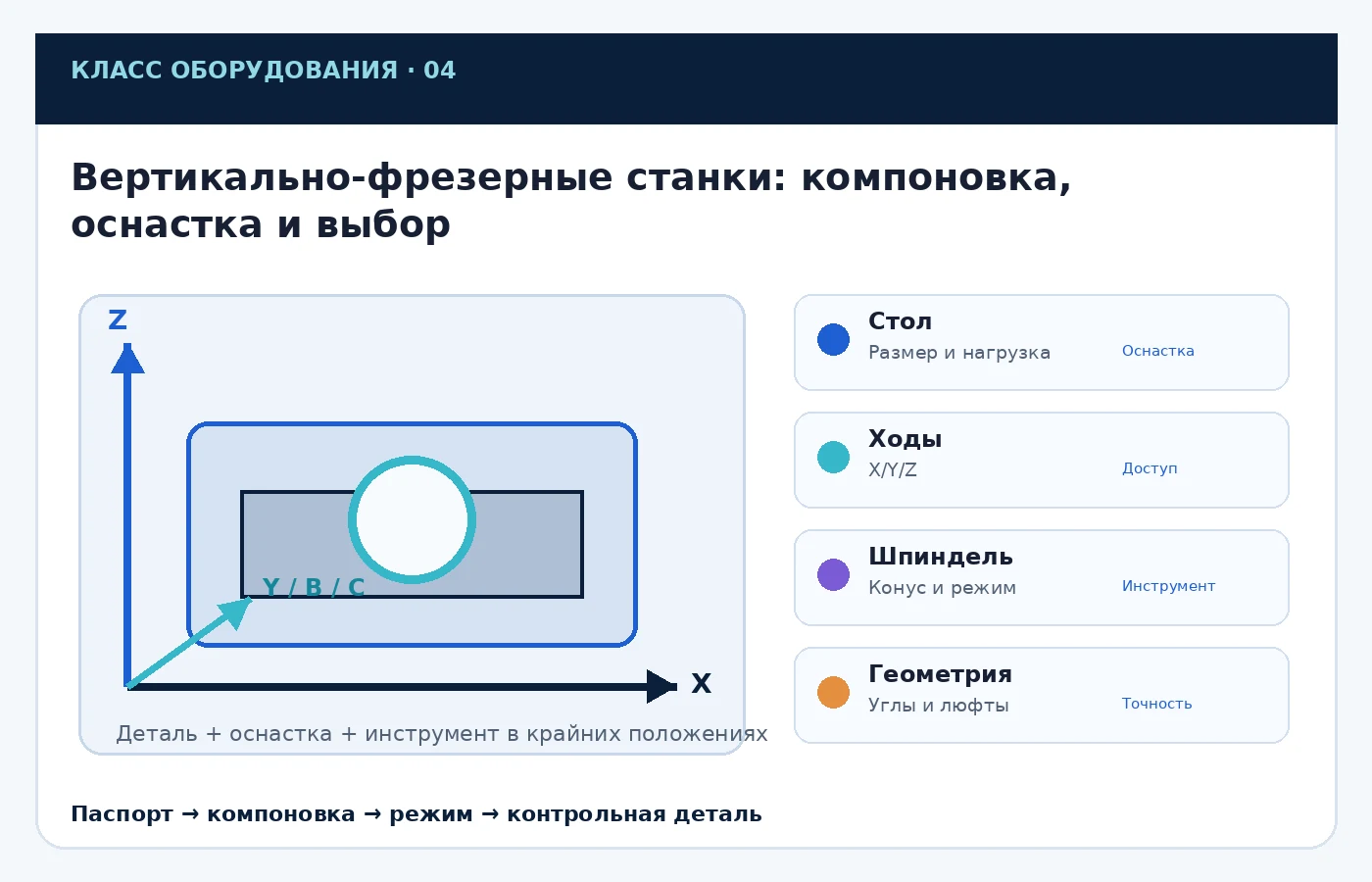

Что проверить в первую очередь
| Группа | Что проверяется | Инженерный смысл |
|---|---|---|
| Стол | Размер и нагрузка | Оснастка |
| Ходы | X/Y/Z | Доступ |
| Шпиндель | Конус и режим | Инструмент |
| Геометрия | Углы и люфты | Точность |
Таблицу можно прокручивать по горизонтали →
Минутная подача
fz — мм/зуб; z — зубья; n — об/мин.
Расчётный пример
При fz = 0,08 мм/зуб, z = 4 и n = 1250 об/мин Vf = 400 мм/мин.
Типичные ошибки
- Путать стол с рабочей зоной.
- Работать с лишним вылетом пиноли.
- Не выверять голову.
- Не учитывать прихваты.
Порядок проверки
- 1Составить карту поверхностей.
- 2Выбрать установ.
- 3Проверить объём.
- 4Назначить режим.
- 5Обработать контрольные плоскости.
От требований к проверяемому выбору
Fits Calc помогает собрать параметры детали и операции, отфильтровать оборудование, увидеть пробелы в исходных данных и сохранить обоснование выбора. Каталог ускоряет поиск, но окончательное решение остаётся инженерной проверкой по паспорту и реальной комплектации.
Связанные материалы
Дополнительная инженерная проверка выбора оборудования
Для темы «Вертикально-фрезерные станки: компоновка, оснастка и выбор» важно перейти от каталожного описания к проверке конкретной детали. Максимальный ход, мощность или частота вращения — это границы конфигурации, а не гарантия технологического результата.
Vf = fz·z·nконтрольная зависимостьЧисловой пример: фреза z=4 при n=2500 об/мин и fz=0,05 мм/зуб даёт Vf=500 мм/мин.
| Группа проверки | Что фиксировать | Почему это важно |
|---|---|---|
| Геометрия | габарит детали + приспособление + выход инструмента | максимальный размер детали почти никогда не равен паспортному ходу |
| Режим | обороты, подача, мощность, момент | режим должен попадать в рабочий диапазон привода |
| Жёсткость | вылет, опоры, масса, закрепление | формальная мощность не компенсирует слабую технологическую систему |
| Точность | базы, прогрев, инструмент, измерение | паспортная точность не равна точности детали |
| Экономика | наладка, такт, загрузка, смена инструмента | для малой и большой серии оптимальные решения различаются |
Таблицу можно прокручивать по горизонтали →
Минимальный протокол пробной обработки
- Зафиксировать реальную оснастку и инструмент.
- Выполнить несколько циклов после прогрева.
- Измерить критические размеры, форму и поверхность.
- Записать фактический такт, корректоры и износ инструмента.
- Сравнить результат с расчётным запасом и только после этого подтверждать модель станка.
Как использовать статью в реальной задаче
- Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
- Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
- Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
- Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
- Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.
Источники и нормативные ссылки
- ISO 230-1:2012 — Геометрическая точность станков без нагрузки.
- ISO 12100:2010 — Общие принципы оценки и снижения риска оборудования.
- Haas Toolroom Mills — Пример инструментальных вертикальных станков.
