Кислород, азот или воздух: выбор газа для лазерной резки

Функции газовой струи

Струя проходит через сопло соосно лучу, выносит расплав, защищает зону взаимодействия и участвует в химии процесса. Стабильность зависит от давления у головки, диаметра и состояния сопла, центрирования, зазора до листа и чистоты газа.

Кислород

Кислород применяют прежде всего для углеродистых сталей. Экзотермическая реакция добавляет тепло и помогает резать большую толщину при умеренной оптической мощности. Кромка получает оксидный слой; перед сваркой, окраской или нанесением покрытия может потребоваться зачистка.

Азот

Азот используется как инертный вытесняющий газ для нержавеющей стали, алюминия и режимов с неокисленной кромкой. Для выдувания расплава часто нужны высокие давление и расход. Экономика зависит от цены поставного газа, испарительной станции либо собственной генерации и компримирования.

Сжатый воздух

Воздух содержит азот и кислород и может дать приемлемое качество при меньшей стоимости газа. Он требует производительного компрессора, осушения, фильтрации масла и стабильного давления. Наличие кислорода означает, что кромка не эквивалентна азотной, особенно для требований к окраске и коррозионной стойкости.

Чистота и подготовка

Загрязнение влагой, маслом или частицами ухудшает оптику и процесс. Для азота и кислорода задают требуемую чистоту по карте производителя. Давление на выходе станции не равно давлению в сопле: учитывают потери в трубопроводах, арматуре и одновременную работу потребителей.

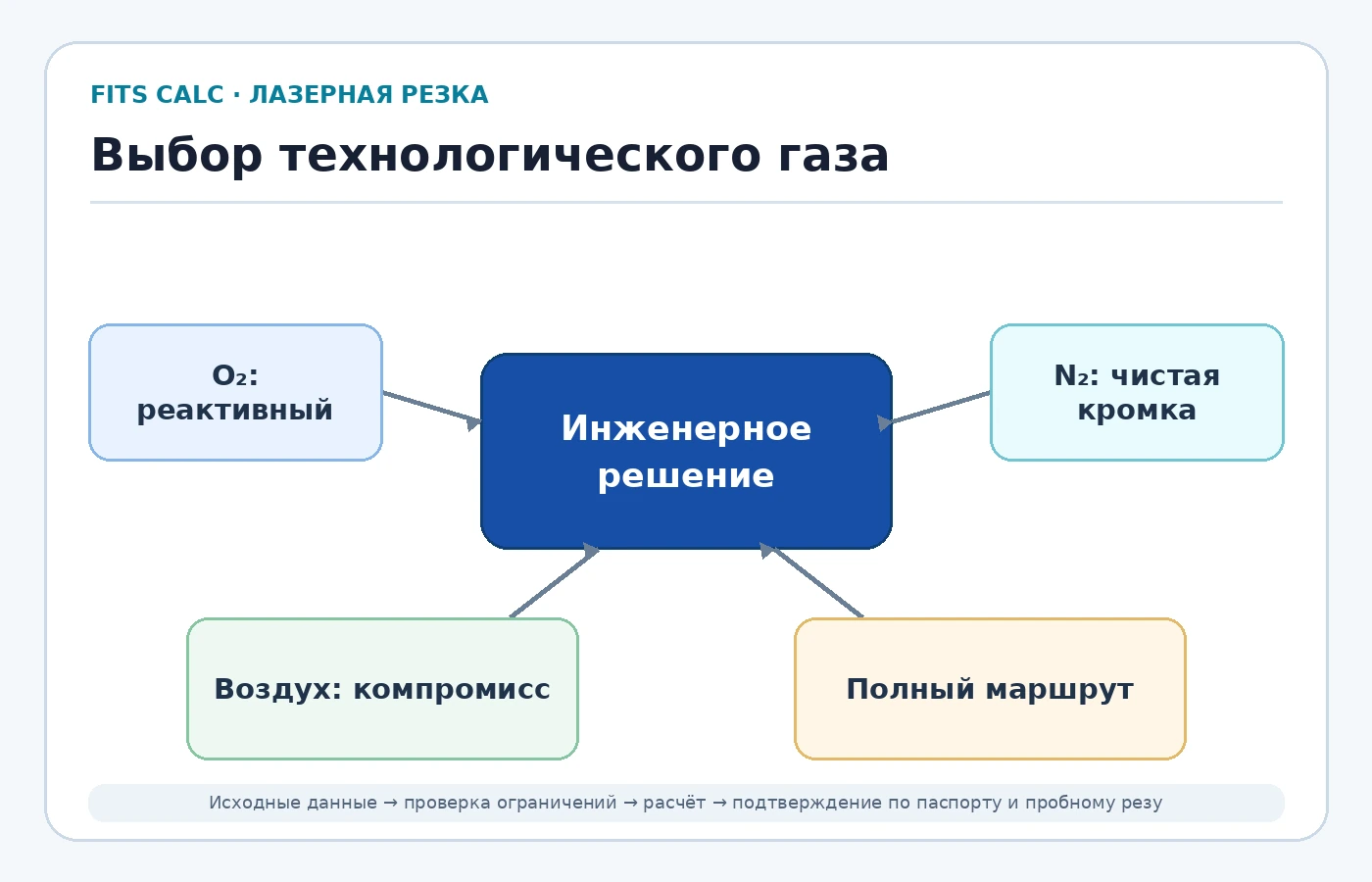

Как выбрать газ

Решение принимают по материалу, толщине, требованию к кромке и последующей операции. Затем сравнивают время, расход, стоимость подготовки и доработки. Газ, который дешевле за кубометр, может оказаться дороже на детали из-за низкой скорости или обязательной зачистки.

Сопло и поток

Диаметр сопла выбирают вместе с давлением и зазором. Повреждение отверстия или налипание брызг искажает струю, даже если датчик показывает нормальное давление. Центрирование проверяют контрольным отпечатком или процедурой изготовителя. Двухсопловые схемы и специальные сопла имеют собственные карты; их нельзя заменять по наружному диаметру. Расход определяют фактическим коэффициентом истечения, а не только сечением отверстия, особенно при высоком давлении и сжимаемом потоке.

Последующие операции

Для сварки и нанесения покрытия состояние кромки может быть важнее скорости. Оксид после кислорода удаляют, если он снижает адгезию или мешает сварному соединению. Азотная кромка уменьшает доработку, но её более высокая прямая стоимость оправдана не всегда. Воздух проверяют на коррозионностойкость, цвет и совместимость с требованиями заказчика. Решение документируют в маршрутной технологии, чтобы закупка газа и расчёт цены использовали одинаковое допущение.

Мониторинг газовой системы

Контролируют давление до и после фильтров, точку росы воздуха, чистоту азота, уровень криогенной ёмкости и аварийные падения. Тренд расхода на одинаковом раскрое может выявить утечку или износ сопла. Расходомер должен быть рассчитан на газ и рабочий диапазон. Для собственной генерации записывают энергопотребление и часы обслуживания; иначе сравнение с покупным азотом будет учитывать бесплатный газ, но скрывать компрессор и фильтры.

Практический сценарий

Для детали из углеродистой стали 6 мм сравнивают три маршрута. Кислород обеспечивает устойчивый рез с небольшим расходом, но перед порошковой окраской оксид удаляют. Азот даёт неокисленную кромку, требует высокого расхода и может повысить скорость при достаточной мощности. Подготовленный воздух дешевле по прямому газу, однако качество и адгезию покрытия подтверждают испытанием. Для каждого варианта фиксируют цикл, расход в нормальных кубических метрах, электричество компрессора, стоимость фильтров, зачистку и брак. Образцы передают на реальную линию окраски и проводят контроль покрытия, а не ограничиваются визуальной оценкой кромки. Если воздушный вариант проходит требования, рассчитывают загрузку компрессора при одновременной работе других потребителей. Если давление проседает, проект включает отдельный ресивер или станцию. Кислородный вариант может остаться лучшим для толстого металла, азотный — для нержавеющей стали, воздушный — для части тонкого портфеля. Поэтому предприятие хранит несколько подтверждённых карт, а выбор газа выполняется автоматически по материалу и требованию следующей операции.

Контроль качества решения

Газовую инфраструктуру принимают под пиковый, а не средний расход. Проверяют одновременную работу нескольких станков, минимальный уровень ёмкости и переключение рампы. Аварийный сценарий должен безопасно закрывать клапаны и сохранять оптику. Для коммерческого расчёта расход измеряют на полном раскрое, потому что таблица сопла не учитывает продувки, задержки клапанов и повторные старты после остановки.

Инженерная интерпретация результата

Кислородный режим является реактивным: луч запускает и поддерживает процесс, а окисление добавляет энергию. Поэтому давление кислорода обычно не сравнивают напрямую с высоким давлением азота. Избыточный поток может расширять рез и ухудшать кромку, а недостаточный — оставлять шлак. Состояние поверхности углеродистой стали, окалина и состав материала влияют на стабильность реакции, поэтому проба на фактической партии листа обязательна.

Азот не даёт значимого теплового вклада и должен механически удалить расплав. Рост толщины увеличивает требуемый расход и требования к газовой системе. Малое падение давления в длинной магистрали при большом расходе становится критичным. При собственной генерации проверяют чистоту во всём диапазоне отбора, объём буфера и производительность дожимного компрессора. Паспортная производительность генератора без давления и чистоты не позволяет подтвердить режим.

Воздушная резка экономически привлекательна, если предприятие уже имеет подходящую компрессорную инфраструктуру. Но обычная цеховая сеть редко соответствует требованиям без подготовки. Масло и конденсат могут повредить защитное стекло и нарушить рез. Расчёт включает компрессор, осушитель, фильтры, ресивер, потери давления и электроэнергию. Качество подтверждают отдельно для каждого материала; перенос азотной карты на воздух без испытания недопустим.

Сравнительный протокол содержит расход в нормальных кубических метрах, фактическое время открытия клапана, давление у головки, чистоту, число врезок, качество кромки и стоимость последующей обработки. Например, азот может увеличить прямые газовые затраты, но исключить удаление окалины перед сваркой. Кислород может снизить расход газа, однако окисленная поверхность станет ограничением. Оптимальный газ выбирают по полному маршруту детали.

Что проверить в первую очередь

Расчётный пример

При Q_n = 1,1 нм³/мин, t_g = 2,4 мин и c_n = 28 руб/нм³ стоимость азота равна 73,92 руб. В расчёт дополнительно включают продувки, врезки и потери системы.

Порядок проверки

1. 1Задать требования к кромке.
2. 2Выбрать допустимые газы.
3. 3Проверить сеть и чистоту.
4. 4Вырезать сравнительные образцы.
5. 5Посчитать полный маршрут.
