Назначение и типовые детали
Ленточная пила режет круглый, профильный и сплошной прокат непрерывным полотном. Ручные модели подходят для единичных задач, автоматические — для серийной подачи и пакетной резки.

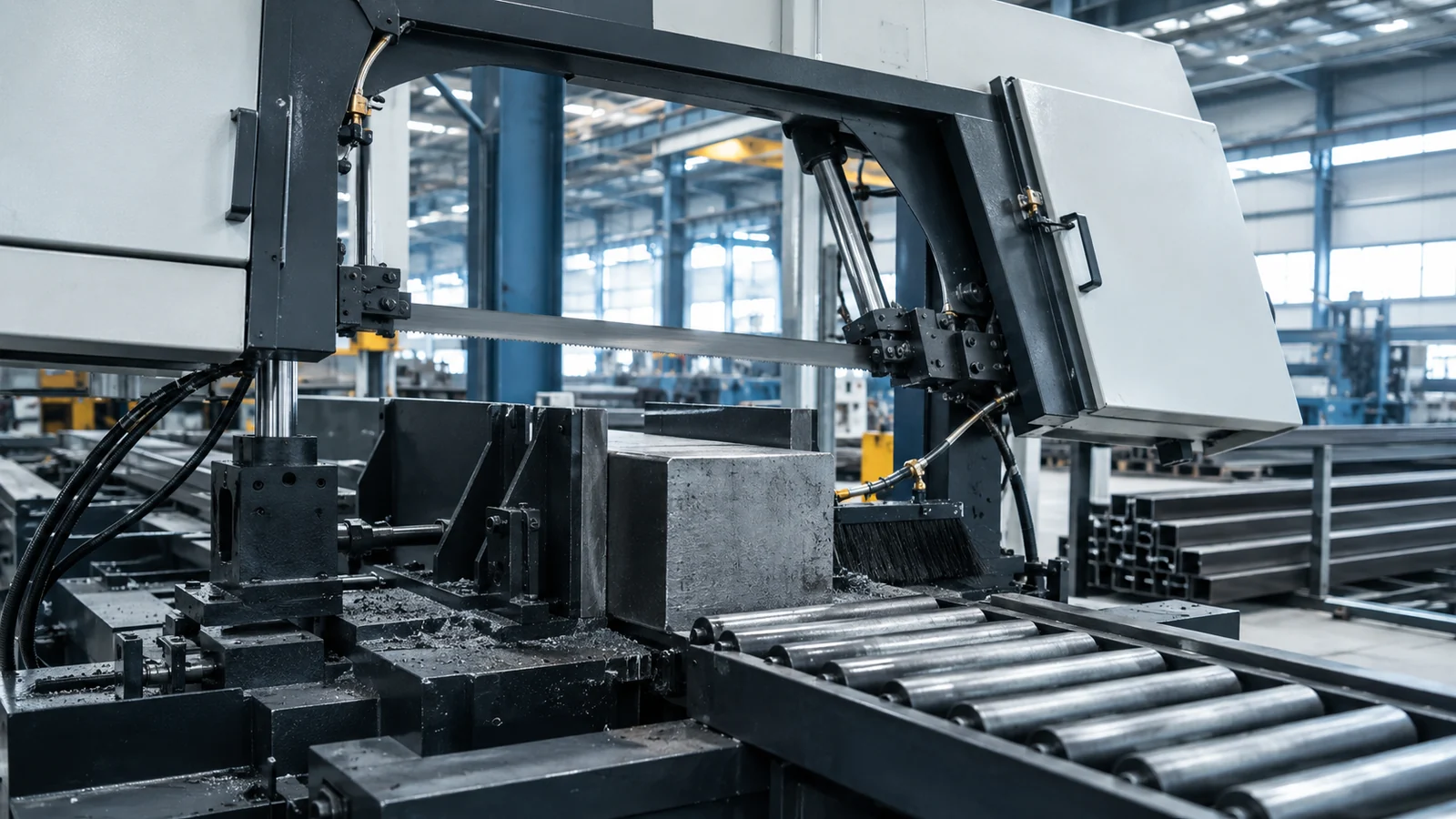

Компоновка и принцип работы
Полотно движется по шкивам и направляется блоками около реза. Рама опускается гидравликой или сервоприводом, тиски фиксируют материал; поворот рамы обеспечивает углы.
Ключевые параметры выбора
Проверяют вместимость при нужном угле, остаток, длину подачи, тиски и рольганг. Полотно выбирают по размеру, материалу зуба и шагу, обеспечивая несколько зубьев в резе.
Ограничения класса
Мелкий шаг забивается стружкой, крупный вызывает удары. Тонкий профиль сминается, пакет требует равномерного зажима, а вместимость уменьшается при угловом резе.
Эксплуатация и приёмка процесса
До запуска проверяют защитные устройства, зажим заготовки, состояние инструмента, систему смазки или СОЖ и свободный ход всех органов. Приёмка включает пробную деталь на реальном материале, измерение критических параметров и фиксацию режима. Для серии дополнительно контролируют дрейф, ресурс инструмента и полный такт, включая загрузку и измерения.
Инженерная интерпретация результата
Производительность сравнивают по площади сечения в минуту при одинаковом материале. Полный такт включает подачу, зажим, рез, возврат и выгрузку. Новое полотно прирабатывают на сниженной нагрузке.
Класс оборудования нельзя выбирать по названию или одному максимальному параметру. Технолог сначала переводит чертёж в перечень операций, баз, доступов инструмента и контрольных переходов. Для каждой операции задаются рабочий диапазон, требуемая мощность, точность, оснастка и допустимое время переналадки. Паспортное значение является границей конфигурации, а не обещанием результата на любой детали. Полезно разделять жёсткие и экономические ограничения. К жёстким относятся невозможность закрепить заготовку, нехватка хода, недоступность поверхности, недостаточная сила или несовместимость материала с процессом. Экономические ограничения допускают выпуск детали, но делают маршрут дорогим из-за ручных установов, длительной наладки, низкой загрузки инструмента или обязательной доводки. Проверку начинают с компоновочного эскиза детали, приспособления и инструмента в крайних положениях. Затем сопоставляют режим с диаграммой мощности и момента, оценивают нагрузку, удаление стружки и тепла и собирают бюджет точности. Для серии добавляют хронометраж смены инструмента, загрузки, измерений и обслуживания. Результат фиксируют в карте выбора: исходные данные, допущения, подтверждающий документ, расчётный запас и условия пересмотра решения. Финальное подтверждение выполняют пробной обработкой и измерением контрольной детали. Проба воспроизводит реальное закрепление, инструмент, материал, программу и тепловой режим. Один удачный размер не заменяет оценку разброса: контролируют критические размеры, форму, взаимное положение и поверхность на нескольких циклах.

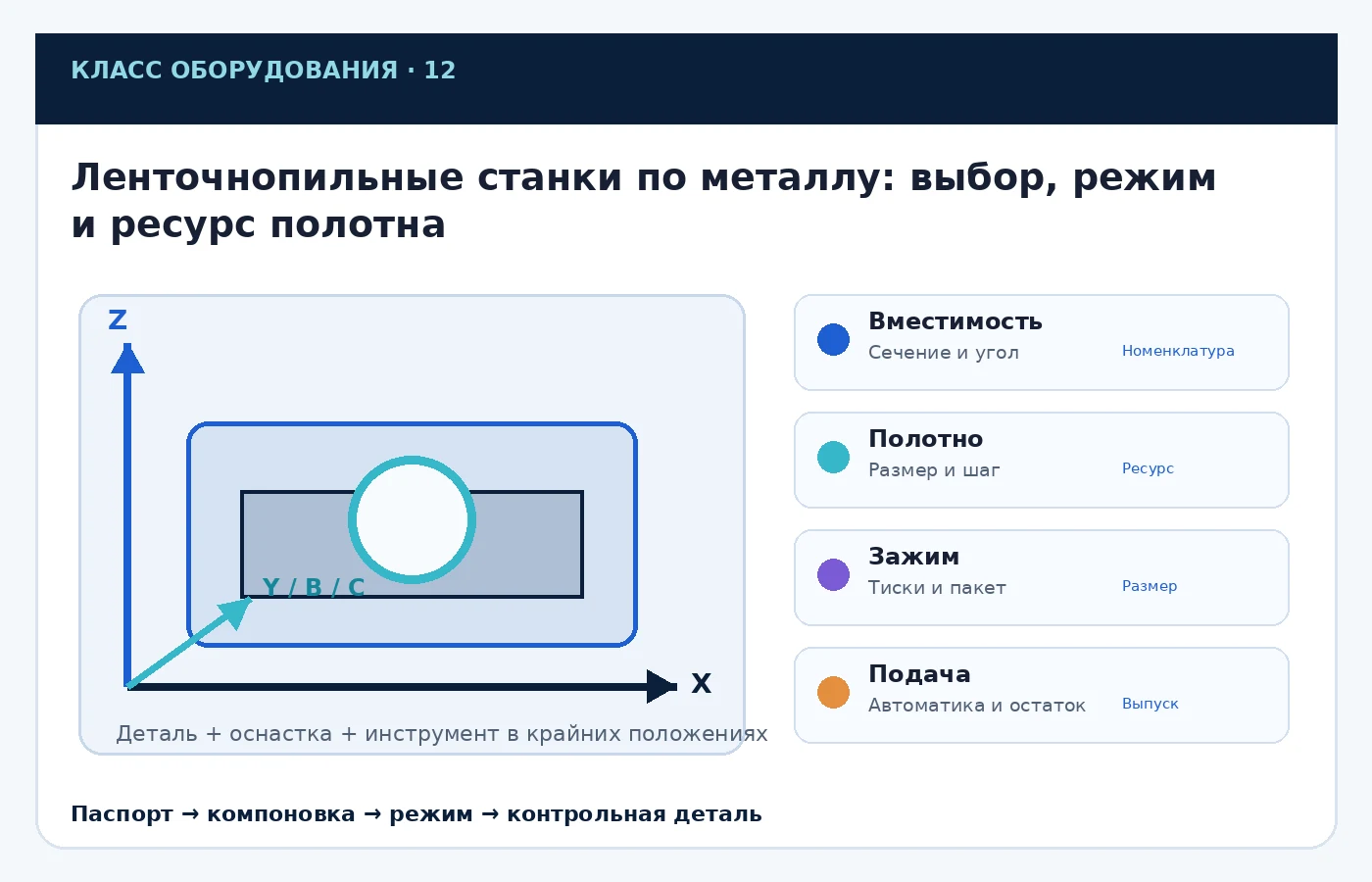

Что проверить в первую очередь
| Группа | Что проверяется | Инженерный смысл |
|---|---|---|
| Вместимость | Сечение и угол | Номенклатура |
| Полотно | Размер и шаг | Ресурс |
| Зажим | Тиски и пакет | Размер |
| Подача | Автоматика и остаток | Выпуск |
Таблицу можно прокручивать по горизонтали →
Время реза
A — мм²; Qs — мм²/мин.
Расчётный пример
Для квадрата 80 × 80 мм A = 6400 мм²; при Qs = 1600 мм²/мин рез занимает около 4 мин.
Типичные ошибки
- Выбирать шаг по наружному габариту профиля.
- Не прирабатывать полотно.
- Сравнивать только вместимость.
- Не учитывать рольганг.
Порядок проверки
- 1Собрать сечения.
- 2Выбрать вместимость.
- 3Подобрать полотно.
- 4Проверить подачу.
- 5Измерить такт и угол.
От требований к проверяемому выбору
Fits Calc помогает собрать параметры детали и операции, отфильтровать оборудование, увидеть пробелы в исходных данных и сохранить обоснование выбора. Каталог ускоряет поиск, но окончательное решение остаётся инженерной проверкой по паспорту и реальной комплектации.
Связанные материалы
Дополнительная инженерная проверка выбора оборудования
Для темы «Ленточнопильные станки по металлу: выбор, режим и ресурс полотна» важно перейти от каталожного описания к проверке конкретной детали. Максимальный ход, мощность или частота вращения — это границы конфигурации, а не гарантия технологического результата.
A = b·hконтрольная зависимостьЧисловой пример: для сплошного прямоугольного сечения 80×50 мм A = 4000 мм². При производительности реза 1000 мм²/мин идеальное время рабочего хода ≈4 мин; полный такт длиннее.
| Группа проверки | Что фиксировать | Почему это важно |
|---|---|---|
| Геометрия | габарит детали + приспособление + выход инструмента | максимальный размер детали почти никогда не равен паспортному ходу |
| Режим | обороты, подача, мощность, момент | режим должен попадать в рабочий диапазон привода |
| Жёсткость | вылет, опоры, масса, закрепление | формальная мощность не компенсирует слабую технологическую систему |
| Точность | базы, прогрев, инструмент, измерение | паспортная точность не равна точности детали |
| Экономика | наладка, такт, загрузка, смена инструмента | для малой и большой серии оптимальные решения различаются |
Таблицу можно прокручивать по горизонтали →
Минимальный протокол пробной обработки
- Зафиксировать реальную оснастку и инструмент.
- Выполнить несколько циклов после прогрева.
- Измерить критические размеры, форму и поверхность.
- Записать фактический такт, корректоры и износ инструмента.
- Сравнить результат с расчётным запасом и только после этого подтверждать модель станка.
Как использовать статью в реальной задаче
- Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
- Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
- Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
- Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
- Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.
Источники и нормативные ссылки
- KASTO sawing — Обзор ленточнопильных решений.
- ISO 12100:2010 — Общие принципы оценки и снижения риска оборудования.
- WIKUS knowledge — Материалы производителя полотен.
