Назначение и типовые детали
Класс предназначен для наружного и внутреннего точения тел вращения, торцевания, сверления, расточки и нарезания резьбы. Он особенно полезен в единичном производстве, ремонте и изготовлении оснастки, где оператору нужно быстро менять переходы без полноценной управляющей программы.
Компоновка и принцип работы

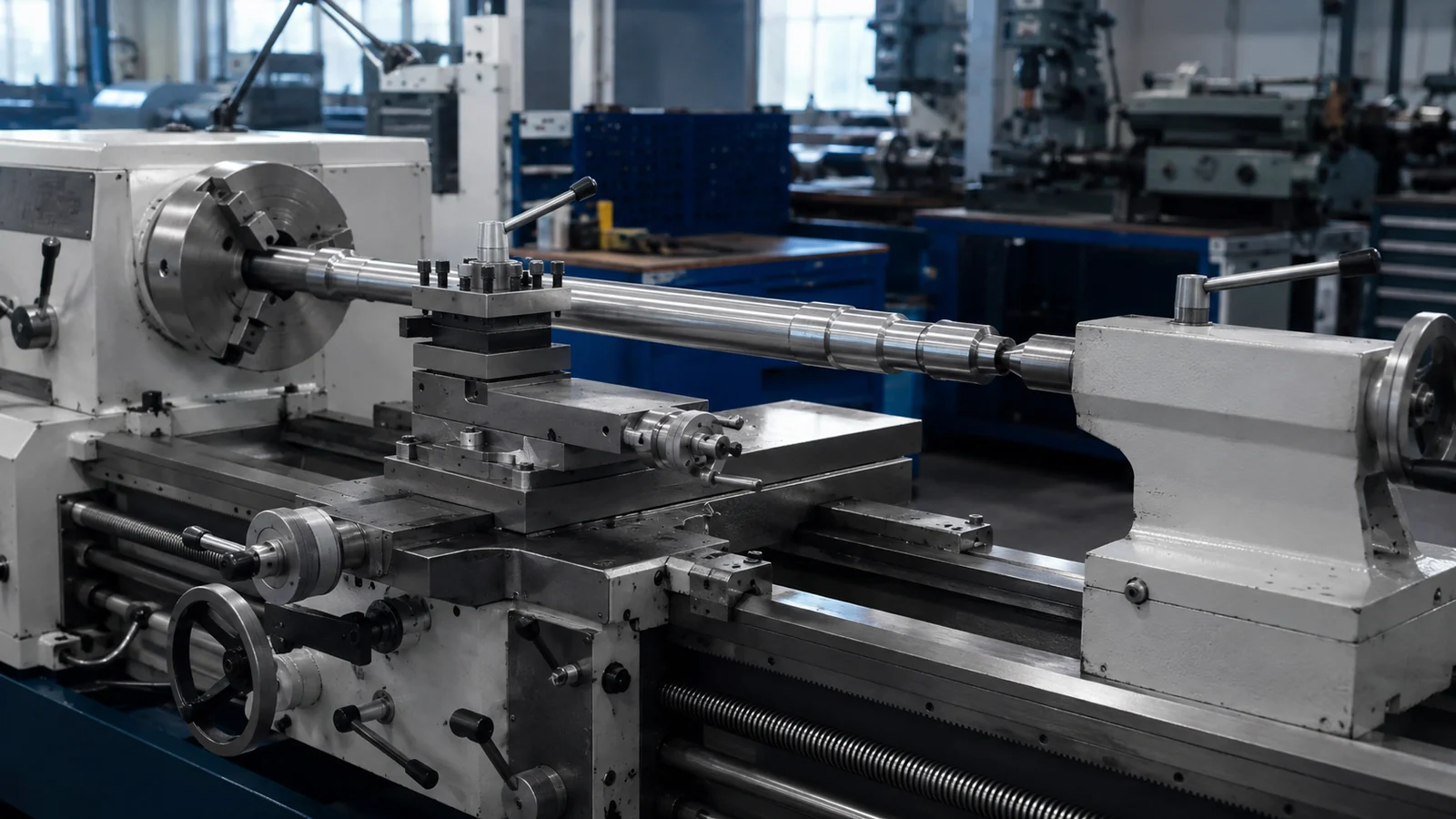

Заготовку удерживает патрон, планшайба или центры, резец перемещается суппортом вдоль и поперёк оси шпинделя. Коробка подач связывает шпиндель с ходовым валом или винтом. Длинные детали поддерживают задней бабкой и люнетами.
Ключевые параметры выбора
Сопоставляют диаметры над станиной и суппортом, расстояние между центрами, отверстие шпинделя, обороты, подачи и допустимую массу. Отдельно проверяют конец шпинделя, патрон, конус пиноли, резцедержатель и ряд нарезаемых резьб.
Ограничения класса
Максимальный диаметр над станиной не равен доступному диаметру над суппортом. Рабочая длина уменьшается из-за патрона и центра; ручное управление ограничивает повторяемость партии, а износ направляющих особенно проявляется на длинных цилиндрах и расточках.
Эксплуатация и приёмка процесса
До запуска проверяют защитные устройства, зажим заготовки, состояние инструмента, систему смазки или СОЖ и свободный ход всех органов. Приёмка включает пробную деталь на реальном материале, измерение критических параметров и фиксацию режима. Для серии дополнительно контролируют дрейф, ресурс инструмента и полный такт, включая загрузку и измерения.
Инженерная интерпретация результата
Для длинной детали строят продольную схему патрона, центра, резца и люнета. При резьбе проверяют не только шаг, но и выход резца, канавку, направление, число заходов и безопасный реверс. Это быстрее выявляет скрытые ограничения, чем сравнение паспортных строк.
Класс оборудования нельзя выбирать по названию или одному максимальному параметру. Технолог сначала переводит чертёж в перечень операций, баз, доступов инструмента и контрольных переходов. Для каждой операции задаются рабочий диапазон, требуемая мощность, точность, оснастка и допустимое время переналадки. Паспортное значение является границей конфигурации, а не обещанием результата на любой детали. Полезно разделять жёсткие и экономические ограничения. К жёстким относятся невозможность закрепить заготовку, нехватка хода, недоступность поверхности, недостаточная сила или несовместимость материала с процессом. Экономические ограничения допускают выпуск детали, но делают маршрут дорогим из-за ручных установов, длительной наладки, низкой загрузки инструмента или обязательной доводки. Проверку начинают с компоновочного эскиза детали, приспособления и инструмента в крайних положениях. Затем сопоставляют режим с диаграммой мощности и момента, оценивают нагрузку, удаление стружки и тепла и собирают бюджет точности. Для серии добавляют хронометраж смены инструмента, загрузки, измерений и обслуживания. Результат фиксируют в карте выбора: исходные данные, допущения, подтверждающий документ, расчётный запас и условия пересмотра решения. Финальное подтверждение выполняют пробной обработкой и измерением контрольной детали. Проба воспроизводит реальное закрепление, инструмент, материал, программу и тепловой режим. Один удачный размер не заменяет оценку разброса: контролируют критические размеры, форму, взаимное положение и поверхность на нескольких циклах.

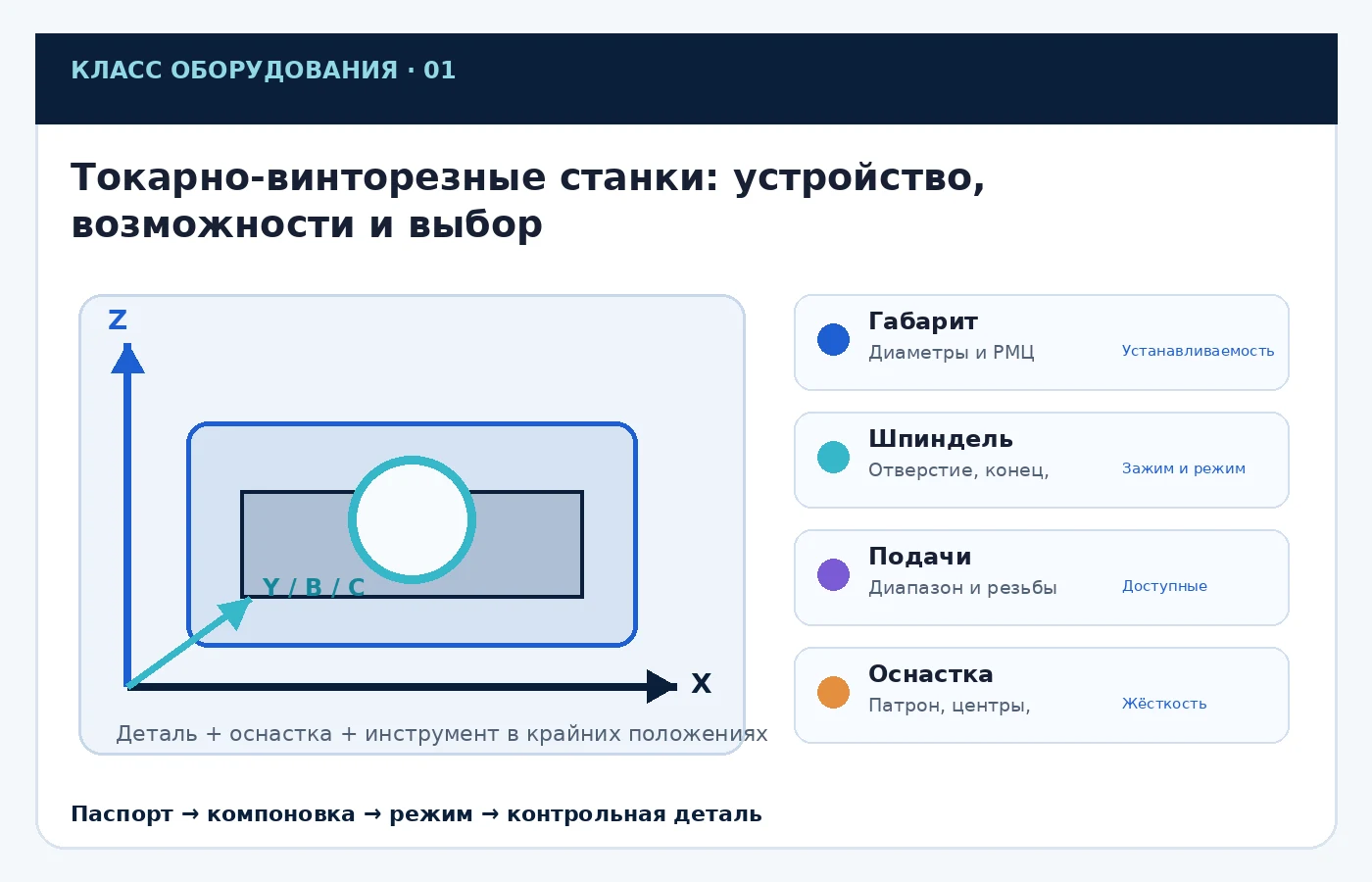

Что проверить в первую очередь
| Группа | Что проверяется | Инженерный смысл |
|---|---|---|
| Габарит | Диаметры и РМЦ | Устанавливаемость |
| Шпиндель | Отверстие, конец, обороты | Зажим и режим |
| Подачи | Диапазон и резьбы | Доступные операции |
| Оснастка | Патрон, центры, люнеты | Жёсткость |
Таблицу можно прокручивать по горизонтали →
Основное время точения
L — длина прохода, мм; f — подача, мм/об; n — об/мин.
Расчётный пример
При L = 180 мм, f = 0,24 мм/об и n = 630 об/мин основное время прохода t ≈ 1,19 мин. Подвод, измерение и смену резца добавляют отдельно.
Типичные ошибки
- Выбирать только по диаметру над станиной.
- Не учитывать патрон и задний центр.
- Считать паспортную мощность доступной на всех оборотах.
- Оценивать точность без проверки износа.
Порядок проверки
- 1Разложить деталь на переходы.
- 2Построить схему установки.
- 3Проверить обороты, подачи и резьбы.
- 4Подобрать оснастку.
- 5Обработать и измерить пробную деталь.
От требований к проверяемому выбору
Fits Calc помогает собрать параметры детали и операции, отфильтровать оборудование, увидеть пробелы в исходных данных и сохранить обоснование выбора. Каталог ускоряет поиск, но окончательное решение остаётся инженерной проверкой по паспорту и реальной комплектации.
Связанные материалы
Дополнительная инженерная проверка выбора оборудования
Для темы «Токарно-винторезные станки: устройство, возможности и выбор» важно перейти от каталожного описания к проверке конкретной детали. Максимальный ход, мощность или частота вращения — это границы конфигурации, а не гарантия технологического результата.
V = πDn/1000контрольная зависимостьЧисловой пример: при Ø80 мм и n=600 об/мин V≈150,8 м/мин.
| Группа проверки | Что фиксировать | Почему это важно |
|---|---|---|
| Геометрия | габарит детали + приспособление + выход инструмента | максимальный размер детали почти никогда не равен паспортному ходу |
| Режим | обороты, подача, мощность, момент | режим должен попадать в рабочий диапазон привода |
| Жёсткость | вылет, опоры, масса, закрепление | формальная мощность не компенсирует слабую технологическую систему |
| Точность | базы, прогрев, инструмент, измерение | паспортная точность не равна точности детали |
| Экономика | наладка, такт, загрузка, смена инструмента | для малой и большой серии оптимальные решения различаются |
Таблицу можно прокручивать по горизонтали →
Минимальный протокол пробной обработки
- Зафиксировать реальную оснастку и инструмент.
- Выполнить несколько циклов после прогрева.
- Измерить критические размеры, форму и поверхность.
- Записать фактический такт, корректоры и износ инструмента.
- Сравнить результат с расчётным запасом и только после этого подтверждать модель станка.
Как использовать статью в реальной задаче
- Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
- Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
- Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
- Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
- Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.
Источники и нормативные ссылки
- ISO 12100:2010 — Общие принципы оценки и снижения риска оборудования.
- ISO 230-1:2012 — Геометрическая точность станков без нагрузки.
- Haas Toolroom Lathes — Пример современной универсальной токарной компоновки.
