Как подобрать станок из каталога по параметрам

От требований к фильтрам

Сначала требования переводят в измеримые поля: класс станка, ходы, размеры и нагрузка стола, расстояния до шпинделя, диапазон оборотов, мощность, момент, инструментальный интерфейс, число осей и точность. Для каждого поля задают минимальное или максимальное условие и запас.

Жёсткий фильтр исключает физически непригодные модели. Ранжирование сравнивает прошедшие варианты по запасу, производительности, оснащению и полноте данных. Если неизвестное значение критично, модель нельзя считать прошедшей — её отправляют на проверку.

Неизвестно — не значит подходит

Каталожные карточки неоднородны: мощность может относиться к двигателю, рабочая зона — к столу, а не ходам, точность — не иметь методики. Пустое поле нельзя заменять нулём или бесконечностью. Fits Calc должен явно показывать полноту карточки и источник значения.

Для нескольких исполнений одной модели характеристики хранят раздельно. Конфигурация шпинделя, поворотного стола или магазина может изменить результат подбора.

Финальная проверка кандидата

После фильтра остаётся короткий список. Для каждого кандидата открывают паспорт, строят компоновку детали с оснасткой, проверяют рабочую точку P–M–n и подтверждают требуемую точность. Каталог отвечает «что изучить первым», а не «что купить без проверки».

Инженерная интерпретация результата

Перед фильтрацией нормализуют единицы и смысл полей. «Рабочее поле 1500×3000» у лазерной установки относится к листу, а «ход X 1500» у центра — к перемещению оси. Мощность лазера, двигателя и шпинделя также нельзя хранить в одном безымянном поле. Схема данных должна сохранять тип величины, единицу, режим и источник.

К каждому значению полезно добавлять происхождение: заводской паспорт, официальный каталог, карточка поставщика или распознанный документ. При противоречии приоритет имеет первичный документ конкретного исполнения. Дата проверки важна, потому что комплектация и серия меняются, а поставщики могут копировать устаревшие характеристики.

Ранжирование строят прозрачно. Пользователь должен видеть, почему кандидат выше другого: больший запас по зоне, подтверждённая длительная мощность, подходящий конус или меньшая доля неизвестных полей. Скрытый интегральный балл без расшифровки создаёт ложную точность. Жёсткое несоответствие нельзя перекрыть баллами за второстепенные преимущества.

Результат подбора сохраняют как короткий список с протоколом. В нём указаны исходные требования, исключённые модели и причины, неизвестные критичные данные, ссылки на паспорта и итоговая ручная проверка. Такой протокол полезен и при покупке, и при распределении работы внутри существующего парка: через год инженер сможет понять логику выбора и обновить только изменившиеся данные.

Что проверить в первую очередь

Расчётный пример

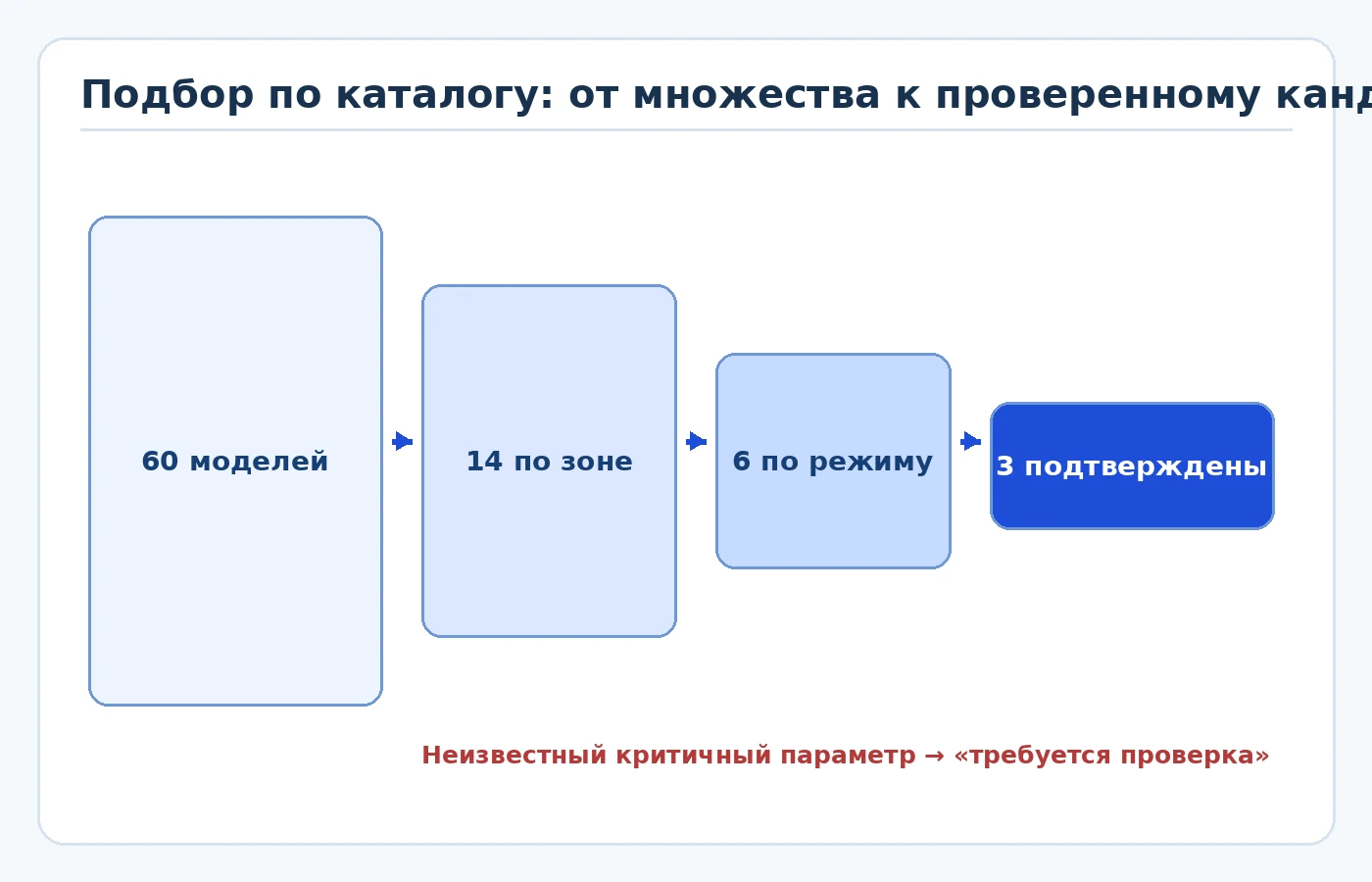

Исходные требования: вертикальный центр, ходы не менее 490×350×300 мм, 6000 об/мин, длительная мощность не менее 8 кВт, конус BT40 и магазин от 20 инструментов. Из 60 карточек 14 проходят по геометрии, 9 — по шпинделю, 6 — по инструменту. У двух из шести не указана длительная мощность: они получают статус «требуется проверка», а не автоматический допуск. Три подтверждённых кандидата ранжируются по запасу ходов и числу установов. Для лидера kx = 500/490 = 1,020, поэтому перед решением обязательна 3D-компоновка.

Порядок проверки

1. 1Сформировать измеримые требования.
2. 2Разделить обязательные и желательные поля.
3. 3Добавить технологический запас.
4. 4Отфильтровать только подтверждённые значения.
5. 5Выделить карточки с критичными пробелами.
6. 6Сравнить паспорта короткого списка.
7. 7Проверить компоновку, режим и точность.
8. 8Зафиксировать источник окончательного решения.
