Разделение времени цикла

Полный цикл делят на резание, врезки, холостые перемещения, смену режимов, поиск листа, загрузку и выгрузку. Для расчёта партии добавляют смену паллет, удаление деталей, обслуживание и ожидаемые остановки. Это позволяет видеть, какой компонент действительно ограничивает выпуск.

Длина и скорость резания

Контуры группируют по материалу, толщине и режиму. Время каждой группы равно длине, делённой на фактическую среднюю скорость. Скорость из таблицы для длинной прямой нельзя применять ко всему контуру: углы, малые окружности и короткие сегменты проходят медленнее из-за ограничений динамики.

Врезки

Каждый замкнутый контур требует начала процесса. Время включает позиционирование, контроль высоты, прожиг и выход на траекторию. Для толстого листа одна врезка может занимать больше времени, чем рез небольшого отверстия, поэтому объединение контуров или изменение конструкции влияет на такт.

Холостые перемещения

CAM формирует порядок обхода, безопасные подъёмы и переходы. Их время зависит от расстояния, ускорения и риска столкновения с поднявшимися деталями. Максимальная скорость позиционирования достижима только на достаточно длинном ходе.

Листовой и партийный цикл

К времени деталей добавляют обрезку скелета, маркировку, перемычки, смену паллет и работу оператора. При смешанном раскрое распределяют листовое время между позициями по выбранной базе: площади, длине, машинному времени или экономической ценности.

Подтверждение расчёта

CAM-оценку сверяют с журналом ЧПУ. Для нескольких типовых раскроев рассчитывают коэффициент корректировки отдельно по материалам и толщинам. Причины отклонений — автоматическая регулировка скорости, повторные врезки, ожидание газа и ручная сортировка — фиксируют раздельно.

Калибровка по журналу

Из ЧПУ выгружают фактическое время резания, ожидания, аварии и состояние программы. Несколько циклов очищают от нетипичных простоев, затем сравнивают с моделью. Коэффициент корректировки рассчитывают по однородной группе, например нержавеющая сталь 2–4 мм с азотом. Один средний коэффициент по всему производству скрывает различия врезки и динамики. При изменении программного обеспечения или стратегии CAM калибровку повторяют.

Распределение листового времени

Если на листе находятся разные детали, смену паллет и обрезку скелета нужно распределить. По машинному времени — точнее для производственной загрузки; по площади — проще для материального учёта; по числу деталей — допустимо только при близкой сложности. Выбранное правило фиксируют и применяют последовательно. Для срочного заказа может использоваться отдельная доплата за неполный лист, а не искусственное увеличение технологического времени каждой детали.

Диапазон вместо одной цифры

На раннем этапе неизвестны точные режимы и траектория, поэтому полезно выдавать оптимистичную, базовую и консервативную оценку. Интервал формируют из скоростей, времени врезки и коэффициента доступности. После CAM-подготовки диапазон сужается, после пробного запуска заменяется фактом. Пользователь должен видеть происхождение числа: норматив, симуляция или журнал станка. Это предотвращает ложную точность коммерческого предложения.

Практический сценарий

В CAM получен раскрой из 48 деталей, общей длиной реза 96 м и 312 врезками. Простое деление длины на 15 м/мин даёт 6,4 мин, но не учитывает окружности, углы и старты. Контуры группируют: 60 м длинных участков со средней скоростью 15 м/мин, 24 м коротких элементов при 9 м/мин и 12 м малых отверстий при 4 м/мин. Чистое резание становится 9,67 мин. Врезки разделяют на обычные и замедленные; добавляют переходы по данным симуляции, поиск края и смену паллеты. Полученное время сравнивают с тремя фактическими циклами. Если машина автоматически снижала скорость из-за поверхности, отклонение относят к режимной группе, а не к общему коэффициенту. После калибровки модель используется для коммерческого срока и планирования смены. На уровне детали листовые операции распределяют по машинному времени. В отчёте сохраняют обе величины: чистый цикл раскроя и калькуляционное время позиции. Это предотвращает ситуацию, когда сумма времён деталей превышает либо не покрывает реальный цикл листа.

Контроль качества решения

Точность оценки контролируют показателем ошибки: ε = (t_fact − t_calc) / t_fact · 100 %. Знак показывает направление смещения. Если модель систематически занижает время, сначала проверяют пропущенные операции, затем скорости. Калибровочный коэффициент допустим только после объяснения структуры расхождения. Иначе он скроет изменение маршрута и потеряет переносимость на новые раскрои.

Инженерная интерпретация результата

Базовая модель имеет вид t_cycle = Σ(L_i / v_i) + N_p · t_p + t_rapid + t_aux. Здесь режимные группы i различаются скоростью, N_p — число врезок, t_p — среднее время одной врезки, t_rapid — переходы, t_aux — вспомогательные действия. Единицы должны быть согласованы: если длина дана в метрах, а скорость в метрах в минуту, результат получается в минутах. Для отверстий и коротких элементов используют эффективную скорость из фактического журнала, а не номинал прямого реза.

Врезки считают по типам. Быстрый прожиг тонкого листа, ступенчатая врезка толстого материала и старт с края имеют разную продолжительность. При 200 малых деталях ошибка всего 0,3 с на врезку даёт минуту расхождения. На толстом листе разница в несколько секунд формирует существенную часть цикла. Модель должна хранить число и тип стартов, иначе оптимизация контура не отражается в расчёте.

Холостой ход моделируют либо по траектории CAM, либо коэффициентом. Первый способ точнее: для каждого перехода оценивают профиль разгона и торможения. Второй пригоден для предварительной оценки, например 8–15 % от времени резания для крупных контуров, но коэффициент калибруют на конкретном оборудовании. Мелкий плотный раскрой может иметь намного большую долю переходов и контроля высоты.

В примере длина реза равна 18 м, эффективная скорость — 12 м/мин, число врезок — 24, средняя врезка — 0,45 с, переходы и обслуживание — 0,60 мин. Резание занимает 1,50 мин, врезки 0,18 мин, итог — 2,28 мин. Это машинный цикл детали или группы деталей в зависимости от исходного контура. Для коммерческой нормы добавляют коэффициент технической готовности и распределённое время листовых операций.

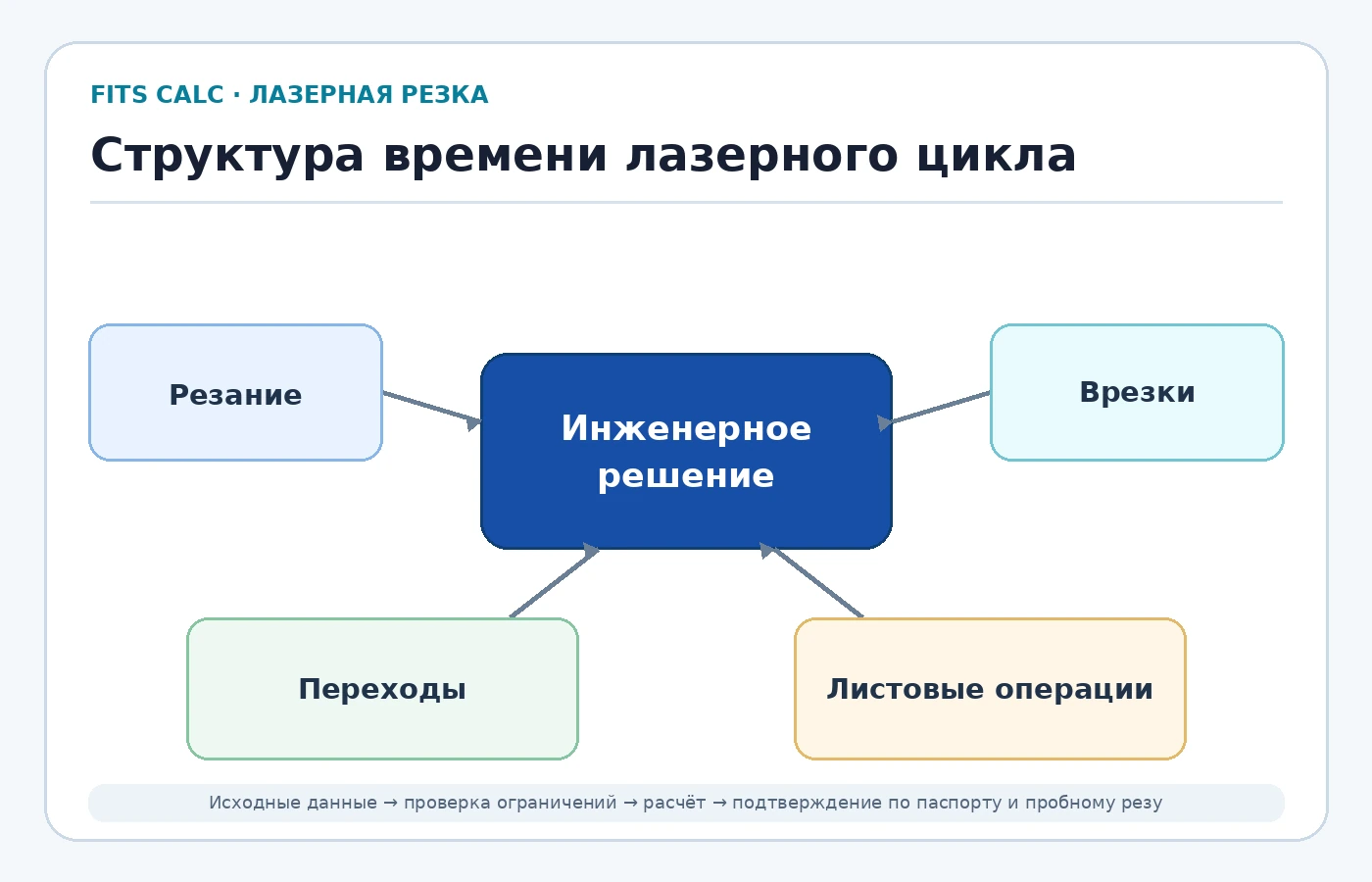

Структура времени лазерного цикла
Рис. 2. Структура времени лазерного цикла.

Что проверить в первую очередь

ГруппаЧто проверяетсяИнженерный смысл
КонтурДлина по режимамЧистое резание
ВрезкиЧисло и типСтарт процесса
ПереходыМаршрут и динамикаНерезательное время
ЛистПаллеты и сортировкаПолный цикл

Полное время цикла

t = Σ(L_i / v_i) + Σ(N_pj · t_pj) + t_rapid + t_aux

Слагаемые приводят к одной единице времени.

Расчётный пример

При L = 18 м, v = 12 м/мин, 24 врезках по 0,45 с и 0,60 мин переходов полный цикл равен 1,50 + 0,18 + 0,60 = 2,28 мин.

Типичные ошибки

  • Делить всю длину на максимальную скорость.
  • Не считать врезки.
  • Игнорировать короткие сегменты.
  • Не включать паллету и сортировку.
  • Использовать один коэффициент для всех толщин.

Порядок проверки

  1. 1Экспортировать длины контуров.
  2. 2Разделить их по режимам.
  3. 3Посчитать типы врезок.
  4. 4Добавить переходы и листовые операции.
  5. 5Сверить с журналом ЧПУ.
