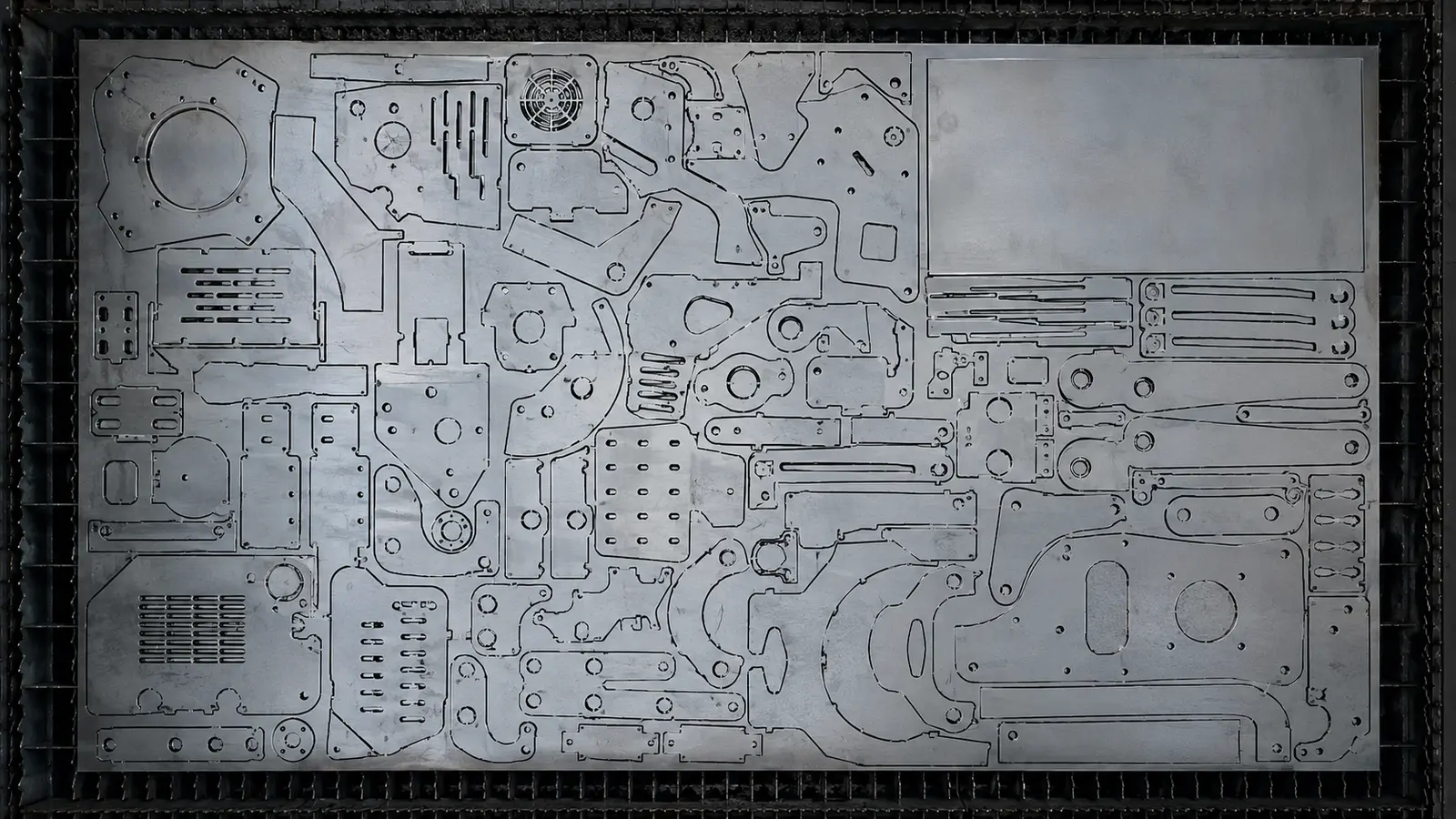

Раскрой листа: коэффициент использования материала

Определение коэффициента

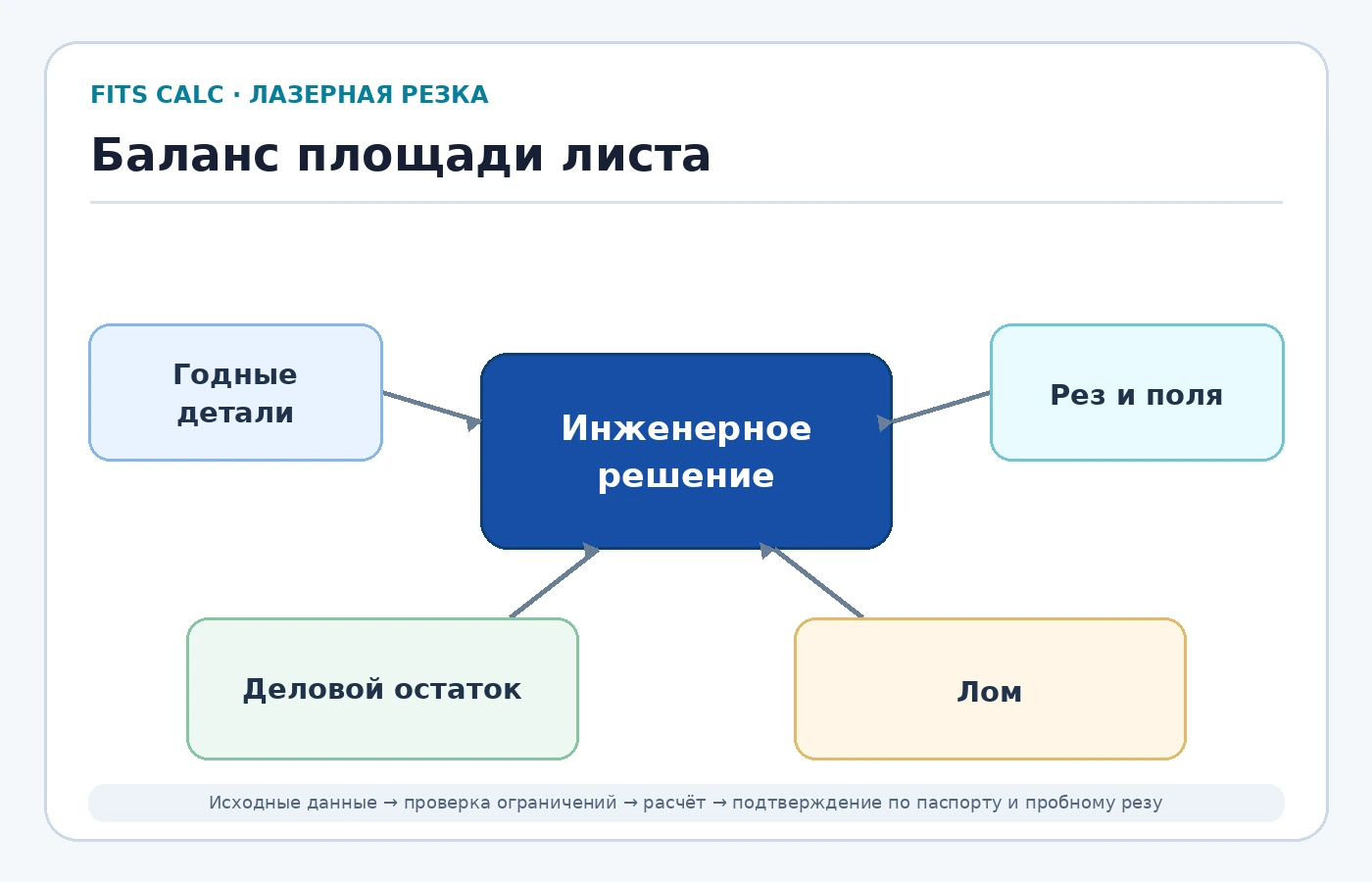

Коэффициент использования материала равен отношению площади или массы годных деталей к площади или массе расходуемого листа. Для материала постоянной толщины оба подхода дают одинаковый результат. В знаменателе заранее определяют, считается ли весь лист, только использованная зона или лист за вычетом возвращаемого остатка.

Что занимает полезную площадь

Кроме геометрии деталей нужны ширина реза, расстояние между контурами, край листа, зоны захвата, перемычки и обрезка скелета. CAM учитывает правила размещения, направление проката, общую линию реза и запрет поворота отдельных деталей.

КИМ и технологическая устойчивость

Слишком плотное размещение увеличивает тепловое взаимодействие, риск опрокидывания и столкновения головки. Уменьшение перемычек может повысить площадь деталей, но увеличить брак и сортировку. Поэтому оптимизируют стоимость годного выпуска, а не максимальный процент на экране.

Деловые остатки

Крупный остаток сохраняют с размерами, материалом, толщиной, плавкой и местом хранения. Его площадь не следует автоматически считать ломом, но экономический эффект появляется только при реальном повторном использовании. Неидентифицированные остатки создают виртуальный КИМ без снижения закупки.

Смешанный раскрой

Объединение разных заказов повышает заполняемость, но усложняет сроки и трассировку. Детали маркируют, а стоимость листа распределяют по утверждённой базе. Приоритет срочного заказа может сознательно снизить КИМ — это управленческое решение, а не ошибка CAM.

Сравнение вариантов

Для каждого варианта сохраняют КИМ, длину реза, число врезок, машинное время, объём делового остатка и риск. Вариант с меньшим КИМ иногда дешевле, если резко сокращает контуры, врезки или ручную сортировку.

Целевая функция оптимизации

CAM может максимизировать площадь, минимизировать длину реза, число врезок или срок заказа. Для предприятия полезна целевая стоимость: материал плюс машинное время, газ, сортировка и ожидаемый брак. Весовые коэффициенты зависят от материала и загрузки. При дорогом сплаве приоритет КИМ выше, при дешёвой стали и дефиците мощности — важнее быстрый цикл. Одна настройка оптимизатора для всех заказов создаёт систематические потери.

Общая линия и перемычки

Общая линия уменьшает длину реза и площадь щели, но связывает качество соседних деталей. Ошибка на одном участке затрагивает обе. Геометрия и направление обхода должны поддерживать такую стратегию. Перемычки предотвращают опрокидывание, однако оставляют след и добавляют ручной труд. Их количество и размер выбирают по массе детали, толщине и способу выгрузки, а затем включают в норму.

Годовой показатель

Средний КИМ считают взвешенно по площади или массе израсходованного материала, а не как среднее процентов раскроев. Маленький лист не должен иметь тот же вес, что крупная партия. Отдельно показывают долю повторно использованных остатков и массу лома. Улучшение признаётся только после снижения закупки или роста выпуска при сопоставимом портфеле. Это защищает показатель от формального создания остатков, которые никогда не возвращаются в работу.

Практический сценарий

CAM предлагает два варианта для нержавеющего листа. Первый даёт КИМ 88 %, 420 врезок и 310 м реза; второй — КИМ 85,5 %, 260 врезок и 245 м реза. Материал дорогой, но азот и машинное время также значимы. Для обоих вариантов рассчитывают стоимость листа на годные детали, газ, цикл, сортировку и риск опрокидывания. Первый вариант содержит множество малых деталей и требует больше перемычек, что увеличивает ручную работу. Второй оставляет прямоугольный деловой остаток, который уже зарезервирован под следующий заказ. Если остаток действительно используется, его стоимость не относится к текущему лому. После подстановки данных вариант с меньшим номинальным КИМ может дать меньшую себестоимость и более устойчивый выпуск. Решение сохраняют вместе с целью оптимизации, чтобы будущий пользователь понимал, почему выбран не максимальный процент. По итогам месяца проверяют фактическое использование остатка. Если он остался на складе, экономический расчёт корректируют, а правила планирования смешанных раскроев пересматривают.

Контроль качества решения

КИМ следует анализировать по группам материалов и толщин. Смешение дешёвой тонкой стали с дорогим цветным сплавом в одном среднем показателе скрывает экономический эффект. В отчёте рядом с процентом показывают массу, стоимость и выпуск годных деталей. Для улучшений сохраняют исходный и новый раскрой, чтобы результат можно было повторить и отделить от изменения номенклатуры.

Инженерная интерпретация результата

Базовая формула η = A_parts / A_sheet · 100 %. Если на участке листа площадью 8,00 м² размещены годные детали общей площадью 6,84 м², η = 85,5 %. Такой расчёт понятен, но требует правила границ. Если от листа заранее отрезан и возвращён на склад прямоугольный остаток, можно рассчитывать производственный КИМ по реально израсходованной зоне, сохраняя также исходный КИМ по целому листу. Два показателя нельзя смешивать между заказами.

Ширина реза влияет на взаимное положение контуров, хотя сама щель превращается в потерю. Общая линия реза уменьшает длину и потерю материала, но допустима не для всех деталей и требований к кромке. Поля от края защищают от нестабильного старта и погрешности укладки. Направление прокатки может запрещать произвольный поворот деталей, особенно если последующая гибка или свойства изделия чувствительны к анизотропии.

Оптимизация должна учитывать вероятность брака. Пусть плотный вариант даёт КИМ 90 %, но 3 % деталей повреждаются из-за тепла и опрокидывания, а устойчивый вариант даёт 86 % при браке 0,3 %. Сравнивают массу годных деталей и полный расход, а не номинальные проценты. Аналогично микроперемычки сохраняют детали в скелете, но требуют ручного отделения и могут оставлять след. Стоимость этой операции включают в вариант.

Для годового эффекта КИМ связывают с закупкой. Экономия массы равна разнице расхода листа при одинаковом выпуске. Затем вычитают стоимость дополнительного программирования, сортировки и хранения остатков. Fits Calc может принимать геометрию раскроя из CAM, хранить обе площади и показывать, за счёт чего изменился коэффициент: поворот, смешивание заказов, общее ребро, уменьшение полей или использование остатка.

Что проверить в первую очередь

Расчётный пример

При площади расходуемого листа 8,00 м² и суммарной площади годных деталей 6,84 м² коэффициент использования составляет η = 6,84 / 8,00 · 100 % = 85,5 %.

Порядок проверки

1. 1Определить границы расходуемого листа.
2. 2Задать технологические правила.
3. 3Построить несколько раскроев.
4. 4Сравнить КИМ, время и риск.
5. 5Учесть фактическое использование остатков.
