Назначение и типовые детали

Станки с ЧПУ рациональны для повторяемого выпуска тел вращения, сложных контуров, канавок и резьб. Они стабилизируют траекторию, автоматически меняют инструмент и могут работать с пруткоподатчиком, ловителем деталей и противошпинделем.

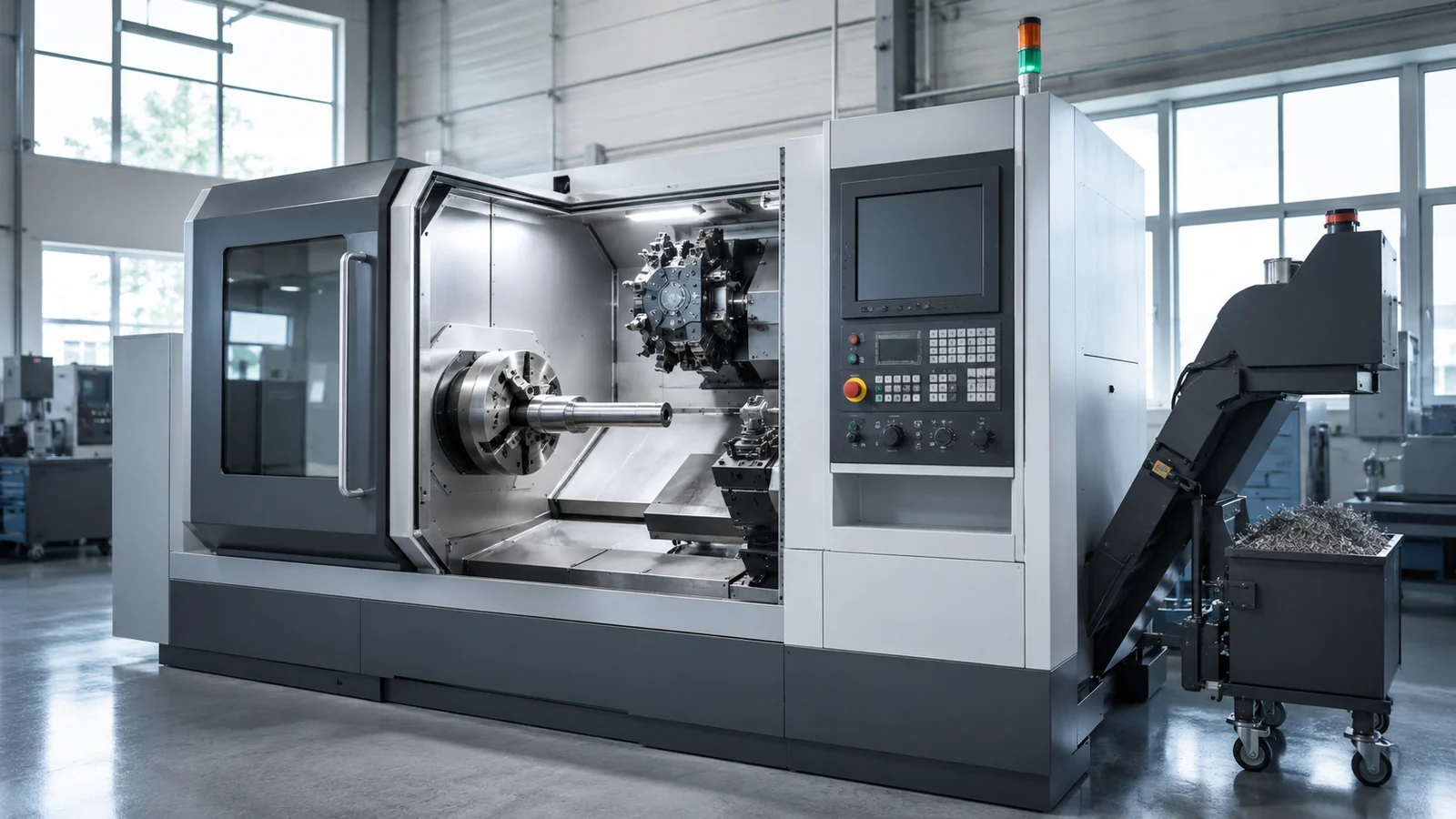

Компоновка и принцип работы

Базовая кинематика включает шпиндель и оси X/Z. Ось C позиционирует шпиндель, приводной инструмент сверлит и фрезерует, Y обеспечивает смещённые элементы, противошпиндель принимает деталь для обработки второй стороны.

Ключевые параметры выбора

Проверяют диаметр и длину обработки, проход прутка, патрон, нос шпинделя, графики мощности и момента, ходы осей и револьвер. Для автоматизации важны интерфейсы подачи, выгрузки, контроля инструмента и стружкоудаления.

Ограничения класса

Ось C не означает полноценного фрезерования: нужны интерполяция, достаточная мощность приводного блока и иногда Y. Максимальный диаметр часто доступен лишь локально, а нестабильный зажим и тепло могут перекрыть паспортную повторяемость.

Эксплуатация и приёмка процесса

До запуска проверяют защитные устройства, зажим заготовки, состояние инструмента, систему смазки или СОЖ и свободный ход всех органов. Приёмка включает пробную деталь на реальном материале, измерение критических параметров и фиксацию режима. Для серии дополнительно контролируют дрейф, ресурс инструмента и полный такт, включая загрузку и измерения.

Инженерная интерпретация результата

Конфигурацию выбирают от семейства деталей: X/Z — для простых валов, C и приводной инструмент — для поперечных отверстий, Y — для смещённых пазов, противошпиндель — для полной обработки с двух сторон. Каждая функция повышает требования к CAM, постпроцессору и защите от столкновений.

Класс оборудования нельзя выбирать по названию или одному максимальному параметру. Технолог сначала переводит чертёж в перечень операций, баз, доступов инструмента и контрольных переходов. Для каждой операции задаются рабочий диапазон, требуемая мощность, точность, оснастка и допустимое время переналадки. Паспортное значение является границей конфигурации, а не обещанием результата на любой детали. Полезно разделять жёсткие и экономические ограничения. К жёстким относятся невозможность закрепить заготовку, нехватка хода, недоступность поверхности, недостаточная сила или несовместимость материала с процессом. Экономические ограничения допускают выпуск детали, но делают маршрут дорогим из-за ручных установов, длительной наладки, низкой загрузки инструмента или обязательной доводки. Проверку начинают с компоновочного эскиза детали, приспособления и инструмента в крайних положениях. Затем сопоставляют режим с диаграммой мощности и момента, оценивают нагрузку, удаление стружки и тепла и собирают бюджет точности. Для серии добавляют хронометраж смены инструмента, загрузки, измерений и обслуживания. Результат фиксируют в карте выбора: исходные данные, допущения, подтверждающий документ, расчётный запас и условия пересмотра решения. Финальное подтверждение выполняют пробной обработкой и измерением контрольной детали. Проба воспроизводит реальное закрепление, инструмент, материал, программу и тепловой режим. Один удачный размер не заменяет оценку разброса: контролируют критические размеры, форму, взаимное положение и поверхность на нескольких циклах.

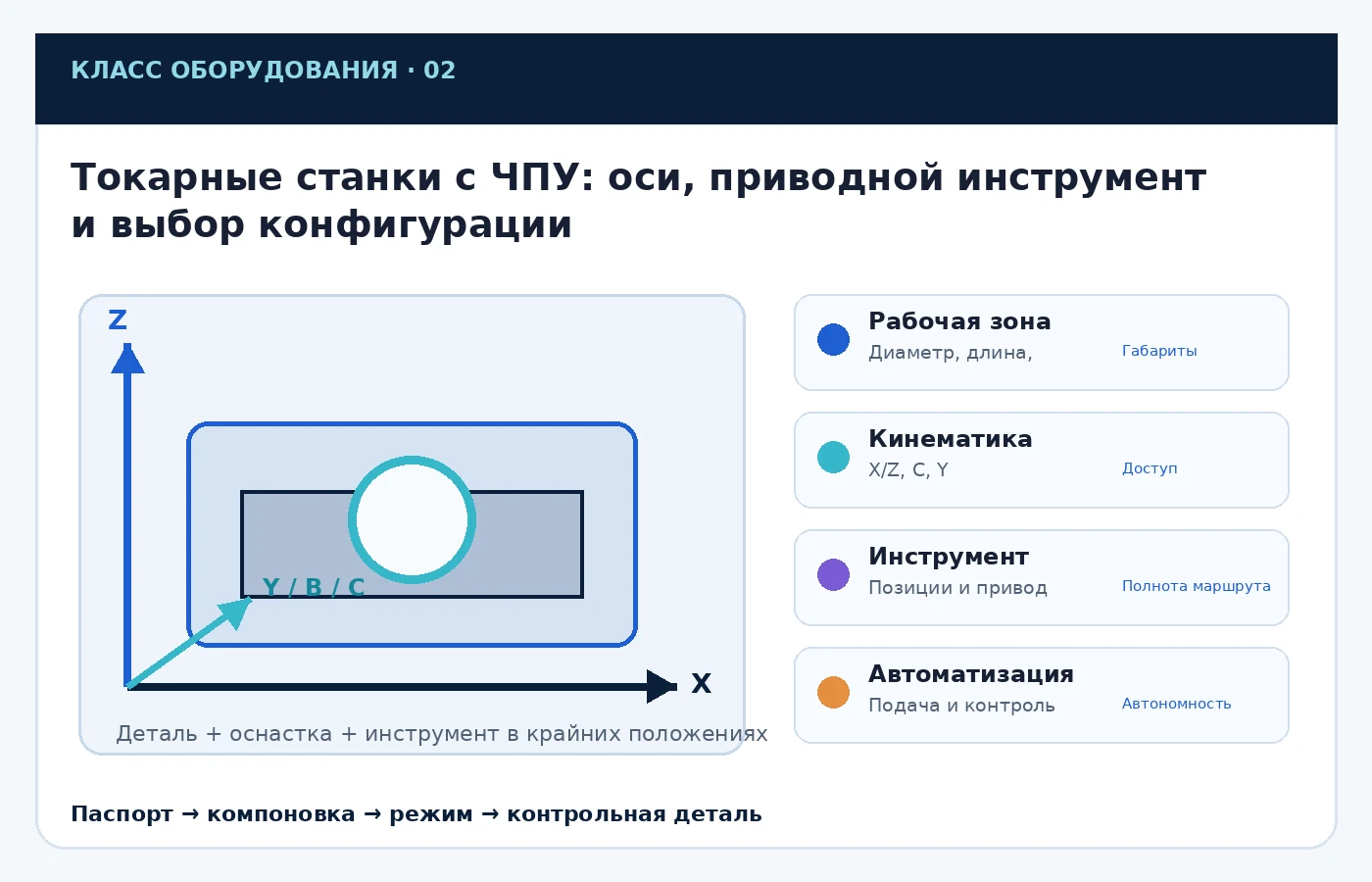

Карта ключевых параметров выбора: Токарные станки с ЧПУ: оси, приводной инструмент и выбор конфигурации
Рис. 2. Карта ключевых параметров выбора: Токарные станки с ЧПУ: оси, приводной инструмент и выбор конфигурации.

Что проверить в первую очередь

ГруппаЧто проверяетсяИнженерный смысл
Рабочая зонаДиаметр, длина, прутокГабариты
КинематикаX/Z, C, YДоступ
ИнструментПозиции и приводПолнота маршрута
АвтоматизацияПодача и контрольАвтономность

Частота вращения

n = 1000 · Vc / (π · D)

Vc — м/мин; D — мм.

Расчётный пример

Для Vc = 180 м/мин и D = 80 мм n ≈ 716 об/мин. Значение ограничивают патрон, заготовка и доступный момент.

Типичные ошибки

  • Считать C эквивалентом Y.
  • Не проверять допустимые обороты зажима.
  • Считать только время резания.
  • Игнорировать постпроцессор.

Порядок проверки

  1. 1Сгруппировать детали.
  2. 2Определить набор осей.
  3. 3Проверить зажим и зону.
  4. 4Сверить режим с приводом.
  5. 5Подтвердить цикл серией.
Fits Calc

От требований к проверяемому выбору

Fits Calc помогает собрать параметры детали и операции, отфильтровать оборудование, увидеть пробелы в исходных данных и сохранить обоснование выбора. Каталог ускоряет поиск, но окончательное решение остаётся инженерной проверкой по паспорту и реальной комплектации.

Получить доступ

Связанные материалы

Дополнительная инженерная проверка выбора оборудования

Для темы «Токарные станки с ЧПУ: оси, приводной инструмент и выбор конфигурации» важно перейти от каталожного описания к проверке конкретной детали. Максимальный ход, мощность или частота вращения — это границы конфигурации, а не гарантия технологического результата.

V = πDn/1000контрольная зависимость

Числовой пример: для Ø50 мм и 1200 об/мин V≈188,5 м/мин; при Ø20 мм на тех же оборотах — только 75,4 м/мин.

Группа проверкиЧто фиксироватьПочему это важно
Геометриягабарит детали + приспособление + выход инструментамаксимальный размер детали почти никогда не равен паспортному ходу
Режимобороты, подача, мощность, моментрежим должен попадать в рабочий диапазон привода
Жёсткостьвылет, опоры, масса, закреплениеформальная мощность не компенсирует слабую технологическую систему
Точностьбазы, прогрев, инструмент, измерениепаспортная точность не равна точности детали
Экономиканаладка, такт, загрузка, смена инструментадля малой и большой серии оптимальные решения различаются

Минимальный протокол пробной обработки

  1. Зафиксировать реальную оснастку и инструмент.
  2. Выполнить несколько циклов после прогрева.
  3. Измерить критические размеры, форму и поверхность.
  4. Записать фактический такт, корректоры и износ инструмента.
  5. Сравнить результат с расчётным запасом и только после этого подтверждать модель станка.

Как использовать статью в реальной задаче

  1. Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
  2. Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
  3. Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
  4. Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
  5. Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.
Цель статьиПосле чтения должно быть понятно не только «что это», но и какие данные собрать, что посчитать и чем подтвердить результат.

Источники и нормативные ссылки

  1. ISO 12100:2010 — Общие принципы оценки и снижения риска оборудования.
  2. Haas ST Series — Линейка токарных центров с различными конфигурациями.
  3. DMG MORI CNC lathes — Обзор классов токарных станков.
