Ошибки при подборе режима лазерной резки

Непрорез и нестабильное разделение

Причинами могут быть чрезмерная скорость, недостаточная мощность в зоне реза, неверный фокус, слабый поток газа или загрязнённая оптика. Проверку начинают с состояния головки и фактического давления, затем сравнивают режим с базовой картой.

Грат на нижней кромке

Прилипший расплав указывает на нарушение удаления из щели. Характер грата помогает различить недостаточную скорость, чрезмерную скорость, неверный фокус и газодинамику. Увеличение давления не является универсальным исправлением: повреждённое или несоосное сопло может сделать поток хуже.

Отклонение борозд и конусность

Наклон линий на кромке связан с положением фронта реза и скоростью. Разница верхней и нижней ширины показывает распределение энергии и газа по толщине. Контролируют фокус, высоту сопла, перпендикулярность головки и состояние листа.

Проблемы врезки

Взрывной прожиг загрязняет защитное стекло и повреждает поверхность. Слишком короткая выдержка оставляет непрожиг, слишком длинная увеличивает кратер и тепло. Для толстого листа применяют многоступенчатую стратегию, импульсный режим или старт с края, если это допускает геометрия.

Перегрев малых контуров

Плотный раскрой и последовательная обработка соседних деталей накапливают тепло, вызывают деформацию и потерю перемычек. CAM должен распределять резы, использовать охлаждающие паузы или разносить участки. Изменение только скорости не устраняет тепловое взаимодействие контуров.

Ошибка материала или данных

Фактическая толщина, марка, покрытие и состояние поверхности могут отличаться от задания. Перед глубокой настройкой проверяют сертификат и измеряют лист. Если одна партия режется иначе при неизменной машине, материал рассматривают как отдельный фактор.

Карта дефектов

Для типовых проявлений создают каталог фотографий с масштабом и параметрами. Грат разделяют по форме и расположению, борозды — по углу и периодичности, врезку — по кратеру и выбросу. Каталог связывают с вероятными причинами, но не превращают в автоматический диагноз: одинаковый вид может иметь несколько источников. Оператор проходит порядок проверок от простого и безопасного к более глубокому.

Статистический контроль

После настройки собирают измерения нескольких деталей и строят тренд. Постепенный рост грата может указывать на загрязнение стекла или износ сопла; резкий скачок — на смену партии листа или повреждение. Контрольные границы устанавливают по требованиям изделия, а не только по естественному разбросу процесса. Если среднее приемлемо, но отдельные детали выходят за предел, режим нельзя считать устойчивым.

Связь с обслуживанием

Повторяющиеся дефекты переводят в профилактические действия: периодическую проверку центрирования, замену фильтров, контроль точки росы и очистку оптики. В журнале обслуживания указывают показание счётчика и причину. Если режим требует всё большей мощности для прежнего результата, это сигнал диагностики, а не основание обновлять карту. Технологическая корректировка не должна маскировать деградацию оборудования.

Практический сценарий

После смены партии стали появляется грат на нижней кромке. Оператор не увеличивает мощность сразу, а сохраняет дефектный образец и проверяет последовательность. Защитное стекло чистое, сопло не повреждено, центрирование соответствует процедуре, давление у головки стабильно. Измерение показывает, что фактическая толщина находится у верхней границы допуска, а поверхность имеет более выраженную окалину. Выполняют три теста скорости при неизменных остальных параметрах. Грат уменьшается в среднем диапазоне, но на части листа остаётся нестабильность. Тогда сравнивают образец из прежней партии и подтверждают влияние материала. Для новой партии создают условную карту, но также направляют данные в закупку и входной контроль. Если различие выходит за согласованные требования, корректировка режима не должна скрывать проблему поставки. В журнале связывают фото, номер листа, значения параметров и результат. Через несколько партий становится видно, является ли новая карта устойчивой или затраты на замедление делают материал экономически невыгодным. Такой сценарий отделяет технологическую настройку от управления качеством сырья.

Контроль качества решения

Матрицу причин ранжируют по вероятности, риску и стоимости проверки. Визуальный контроль сопла выполняется быстро и без изменения программы; вскрытие головки требует квалификации и регламента. Оператор не должен обходить блокировки или работать с открытым защитным контуром ради диагностики. Если безопасная проверка не предусмотрена инструкцией, работу передают сервисному специалисту. После устранения причины исходную карту восстанавливают и подтверждают контрольным образцом, а временные компенсации удаляют из ЧПУ, чтобы они не стали неучтённой постоянной настройкой. Итоговый образец маркируют, измеряют и сохраняют как эталон для последующих проверок стабильности процесса.

Инженерная интерпретация результата

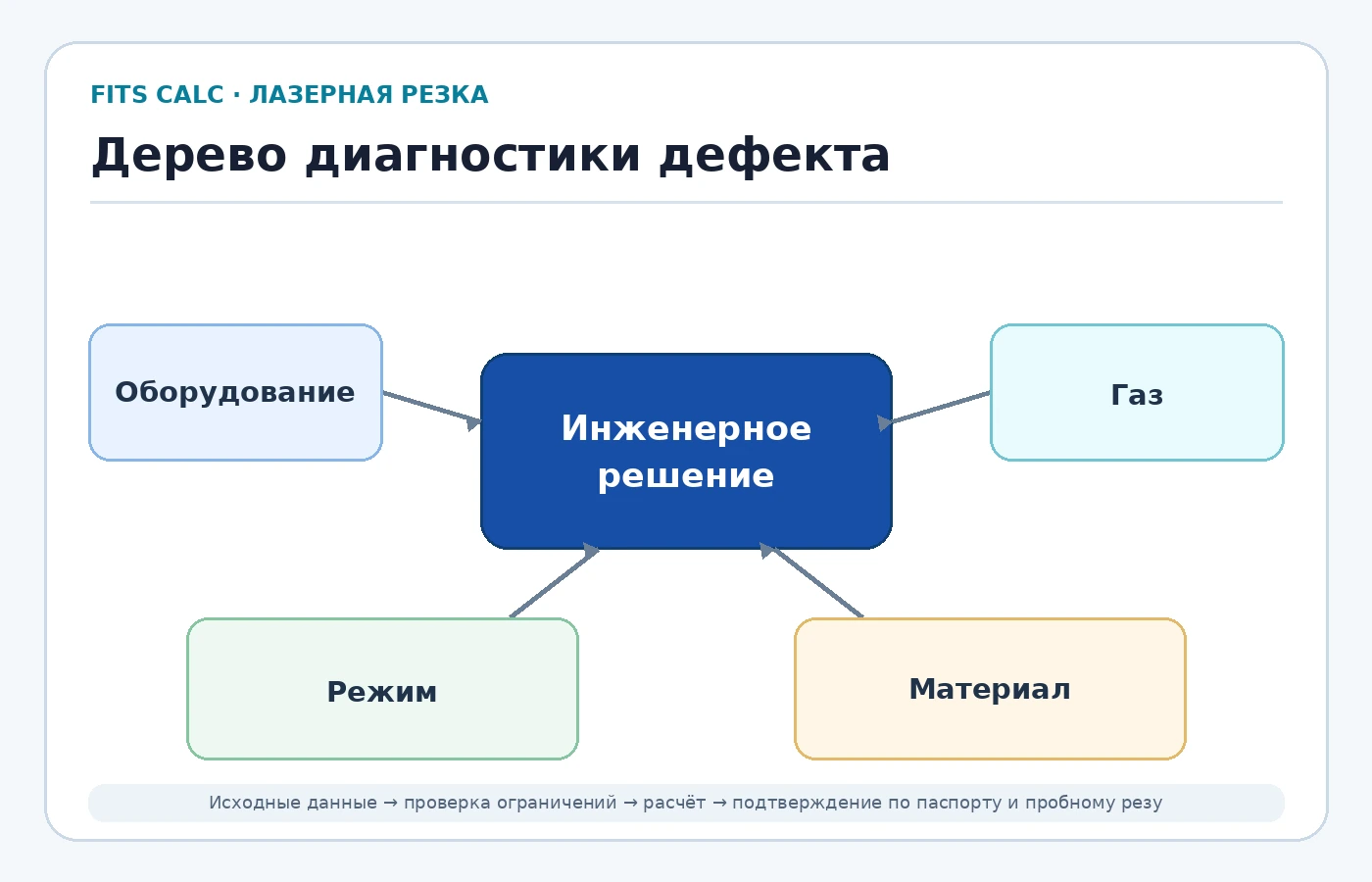

Диагностику строят как причинное дерево. Сначала исключают состояние оборудования: чистота защитного стекла, целостность сопла, центрирование луча, калибровка высоты, давление у головки и вытяжка. Затем подтверждают материал и толщину. Только после этого изменяют технологические параметры. Такой порядок предотвращает ситуацию, когда оператор компенсирует загрязнённую оптику ростом мощности и получает кратковременный результат с ускоренным повреждением головки.

Каждый дефект описывают измеримо. Вместо «много грата» фиксируют высоту, сторону и участок контура; вместо «плохая кромка» — отклонение от перпендикулярности, шероховатость, цвет и характер борозд. Сопоставление дефекта с направлением движения помогает выявить несоосность сопла. Дефект только на малых окружностях указывает на динамику, управление мощностью или стратегию контура, а не обязательно на базовую скорость прямой резки.

Эксперимент изменяет один фактор за раз. Формируют исходный образец, затем серию со скоростью ±5–10 %, после выбора диапазона корректируют фокус и только потом давление. Параметры и результаты фотографируют и нумеруют. Если одновременно изменить скорость, фокус, давление и высоту, удачный образец нельзя воспроизвести, а неудачный — объяснить. Для автоматической оптимизации также необходима однозначная история опытов.

После нахождения режима проверяют повторяемость минимум на нескольких участках листа и после теплового установления станка. Контролируют начало и конец смены, несколько врезок и углы. Рабочая карта должна иметь запас: точка на самой границе устойчивого окна будет давать брак при колебании толщины, чистоты газа или состояния поверхности. Fits Calc может связать дефект с проверками и сохранить подтверждённую карту вместе с версией оборудования.

Что проверить в первую очередь

Расчётный пример

При базовой скорости 6000 мм/мин тесты −10 %, 0 и +10 % выполняют на 5400, 6000 и 6600 мм/мин. Остальные параметры оставляют неизменными, а кромки маркируют до сравнения.

Порядок проверки

1. 1Зафиксировать дефект.
2. 2Проверить головку и газ.
3. 3Подтвердить лист.
4. 4Провести однофакторную серию.
5. 5Проверить повторяемость и записать карту.
