Токарный станок: основные характеристики и выбор модели

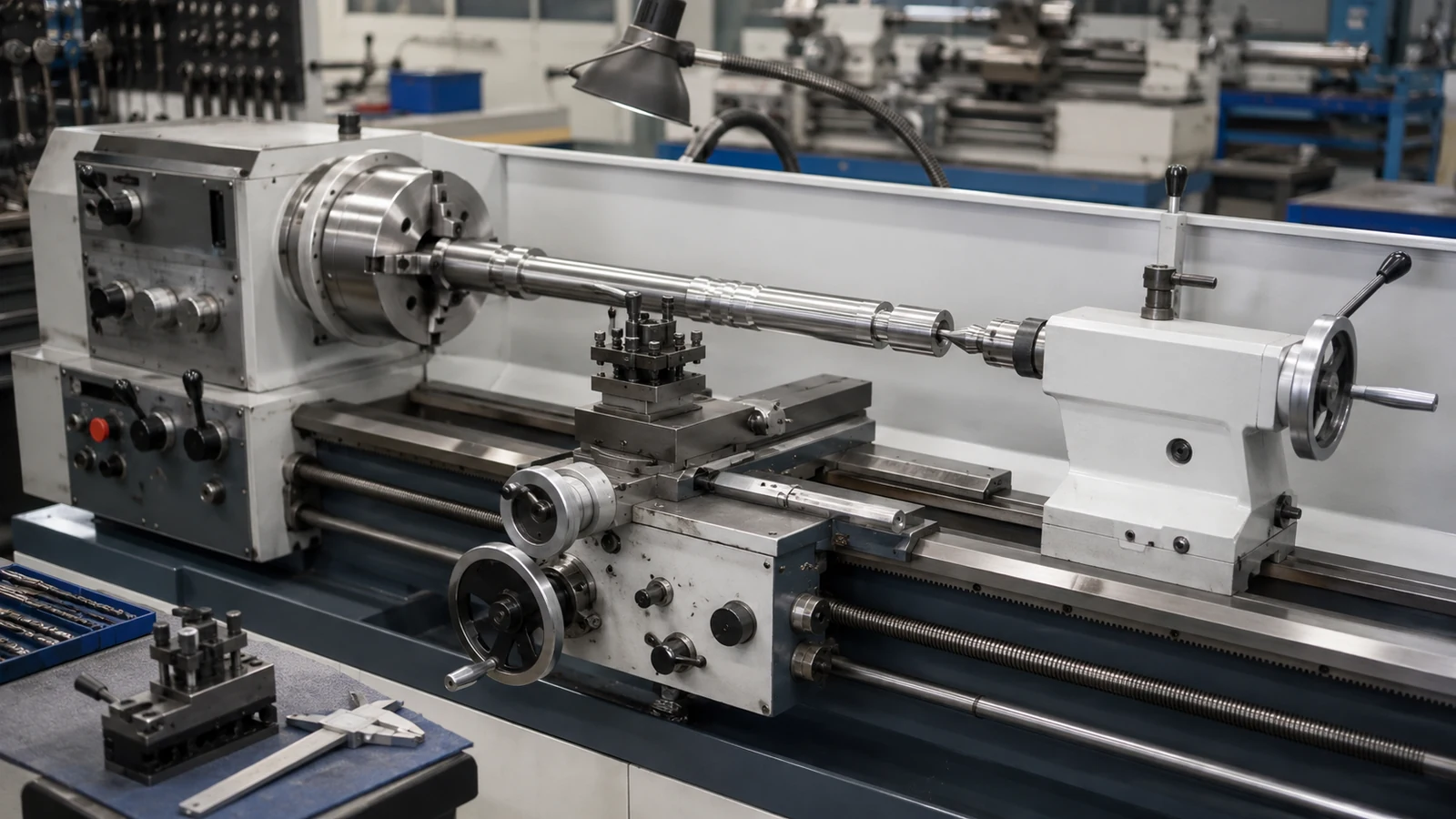

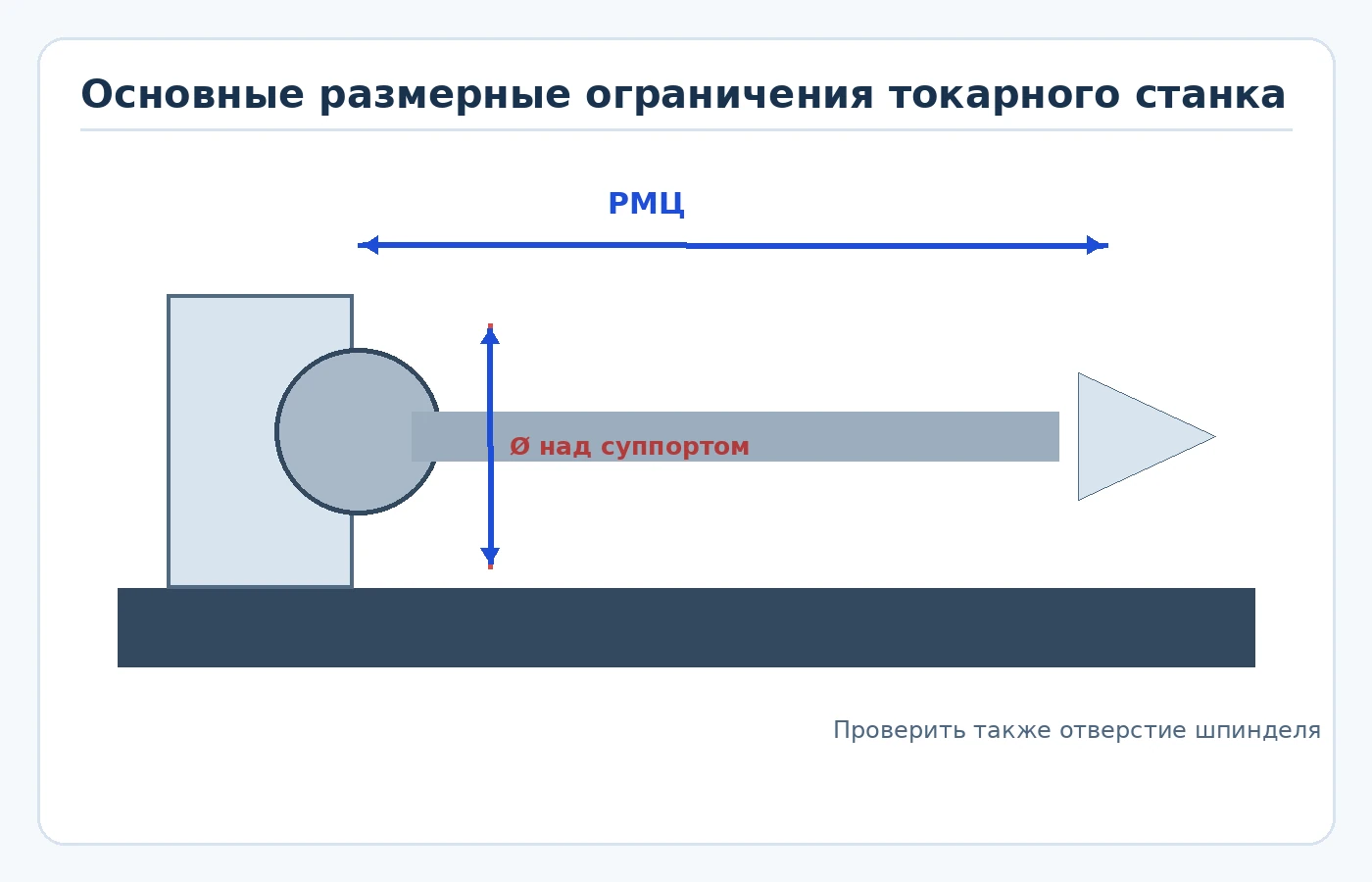

Габаритные характеристики токарного станка

Диаметр над станиной показывает предельное пространство для вращения, но не гарантирует обработку на всей длине. Диаметр над суппортом обычно меньше и может стать фактическим ограничением. Расстояние между центрами связано с длиной установки, однако в него входят патрон, центр, поводок и технологические выходы инструмента.

Отверстие шпинделя определяет максимальный диаметр прутка, который можно подать сквозь шпиндель. Для серийной работы из прутка этот параметр часто важнее диаметра над станиной. Следует также проверить тип конца шпинделя, допустимую массу патрона и предельную массу заготовки.

Обороты, мощность и момент

Требуемые обороты зависят от диаметра обработки: при постоянной скорости резания они растут по мере уменьшения диаметра. Высокая максимальная частота важна для малых диаметров, а тяжёлое черновое точение крупной детали требует момента на низких оборотах.

В каталогах нередко указана номинальная мощность двигателя, но доступная мощность на шпинделе зависит от привода, диапазона и режима нагрузки. Для проверки используют диаграмму мощности и момента, а при её отсутствии принимают консервативный коэффициент и подтверждают режим по паспорту конкретной машины.

Точность установки и оснащение

Точность токарной обработки определяется не только станком. Биение патрона, состояние кулачков, вылет заготовки, задний центр, резцедержатель и температурный прогрев могут доминировать в балансе погрешностей. Для ЧПУ дополнительно проверяют число позиций револьверной головки, сечение державки, приводной инструмент, ось C и наличие противошпинделя.

Инженерная интерпретация результата

Для валов важна не только номинальная длина, но и рабочая схема. При установке в патроне с поджатием центром часть заготовки занимает кулачки, часть — центр, а резцу требуется выход за обрабатываемый участок. Люнет занимает пространство на станине и ограничивает доступ суппорта. Поэтому эскиз установки с осевыми координатами надёжнее сравнения длины детали с одной строкой «расстояние между центрами».

На крупных диаметрах проверяют окружное усилие и момент, на малых — достижимые обороты и балансировку патрона. При обработке ступенчатого вала рабочая точка меняется по переходам. Черновая поверхность Ø80 мм и чистовая шейка Ø20 мм при одной рекомендуемой скорости требуют четырёхкратного изменения оборотов. Станок должен не просто иметь широкий диапазон, но устойчиво работать в нужных участках без недопустимого времени разгона и переключения.

Для тонкого длинного вала отношение длины к диаметру указывает на риск прогиба, но окончательная схема зависит от силы резания и опор. Применяют центр, люнет, уменьшают вылет, делят припуск и контролируют нагрев. Увеличение мощности станка такую проблему не решает. Напротив, возможность тяжёлого режима может усилить деформацию, если технолог назначит чрезмерную подачу.

В серийной работе проход шпинделя, податчик прутка, улавливатель деталей и время смены кулачков часто определяют выпуск сильнее, чем диаметр над станиной. Для штучных тяжёлых заготовок на первый план выходят допустимая масса, частота вращения патрона и грузоподъёмность средств загрузки. Поэтому одна модель не бывает «лучшей токарной» вне конкретного сценария.

Что проверить в первую очередь

Расчётный пример

Нужно обработать вал Ø80×620 мм массой 28 кг. Установка между центрами включает патрон и технологические выходы, поэтому требуемое РМЦ принимают не менее 750 мм. Диаметр 80 мм проходит над суппортом с запасом. При 900 об/мин скорость равна 226,2 м/мин. Если черновой переход требует мощности резания 6,0 кВт, выбирают привод с большей доступной мощностью на этом диапазоне и проверяют момент. Отверстие шпинделя Ø52 мм не позволяет пропустить исходный пруток Ø85 мм, поэтому заготовку устанавливают штучно. Для партии из 500 деталей это ограничение может изменить выбор в пользу станка с проходом не менее 90 мм.

Порядок проверки

1. 1Определить схему установки.
2. 2Проверить диаметры над станиной и суппортом.
3. 3Рассчитать требуемую длину между центрами.
4. 4Проверить проход шпинделя и патрон.
5. 5Рассчитать обороты, мощность и момент.
6. 6Проверить резцедержатель и требуемые оси.
7. 7Подтвердить точность пробной обработкой.
