Назначение и типовые детали
Пресс перемещает лист по X/Y и наносит удары инструментом. Он эффективен для множества отверстий, решёток, повторяемых контуров и локальной формовки без термической резки.

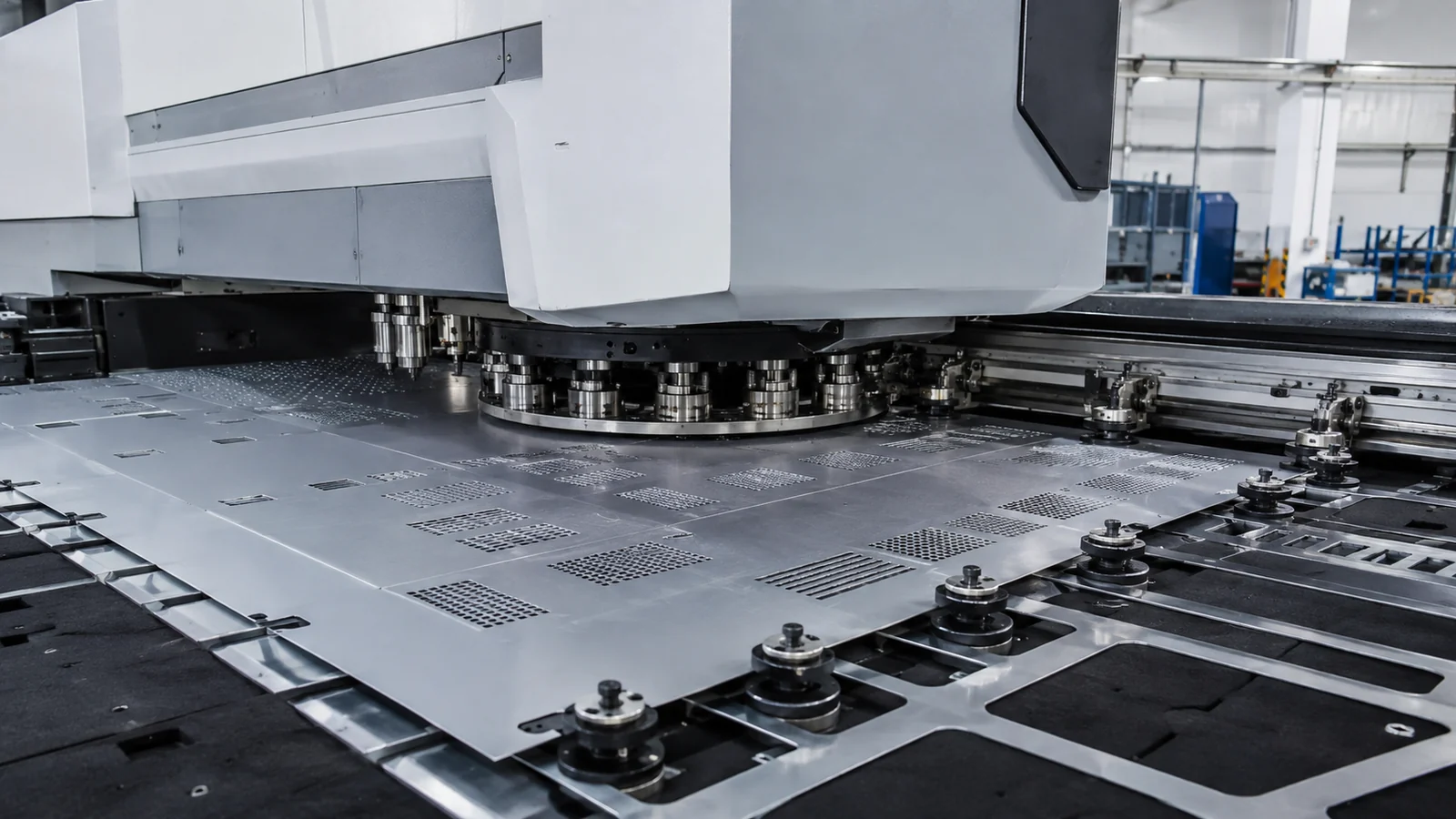

Компоновка и принцип работы
Зажимы удерживают лист, координатный стол позиционирует его под ударом. Револьвер хранит пуансоны и матрицы; индексируемые станции поворачивают фигурный инструмент.
Ключевые параметры выбора
Проверяют усилие, формат и массу листа, диапазон без репозиции, станции, инструмент и формовку. Важны зоны зажимов, удаление деталей и CAD/CAM.
Ограничения класса
Nibling оставляет следы и требует зачистки. Малые отверстия и близкие элементы деформируют лист; сформованные выступы могут мешать последующим перемещениям.
Эксплуатация и приёмка процесса
До запуска проверяют защитные устройства, зажим заготовки, состояние инструмента, систему смазки или СОЖ и свободный ход всех органов. Приёмка включает пробную деталь на реальном материале, измерение критических параметров и фиксацию режима. Для серии дополнительно контролируют дрейф, ресурс инструмента и полный такт, включая загрузку и измерения.
Инженерная интерпретация результата
Экономику определяют удары, смены инструмента и репозиции. Контур можно получить одним фигурным инструментом или множеством ударов: стоимость инструмента сравнивают с тиражом. Формовку планируют после плоских операций.
Класс оборудования нельзя выбирать по названию или одному максимальному параметру. Технолог сначала переводит чертёж в перечень операций, баз, доступов инструмента и контрольных переходов. Для каждой операции задаются рабочий диапазон, требуемая мощность, точность, оснастка и допустимое время переналадки. Паспортное значение является границей конфигурации, а не обещанием результата на любой детали. Полезно разделять жёсткие и экономические ограничения. К жёстким относятся невозможность закрепить заготовку, нехватка хода, недоступность поверхности, недостаточная сила или несовместимость материала с процессом. Экономические ограничения допускают выпуск детали, но делают маршрут дорогим из-за ручных установов, длительной наладки, низкой загрузки инструмента или обязательной доводки. Проверку начинают с компоновочного эскиза детали, приспособления и инструмента в крайних положениях. Затем сопоставляют режим с диаграммой мощности и момента, оценивают нагрузку, удаление стружки и тепла и собирают бюджет точности. Для серии добавляют хронометраж смены инструмента, загрузки, измерений и обслуживания. Результат фиксируют в карте выбора: исходные данные, допущения, подтверждающий документ, расчётный запас и условия пересмотра решения. Финальное подтверждение выполняют пробной обработкой и измерением контрольной детали. Проба воспроизводит реальное закрепление, инструмент, материал, программу и тепловой режим. Один удачный размер не заменяет оценку разброса: контролируют критические размеры, форму, взаимное положение и поверхность на нескольких циклах.

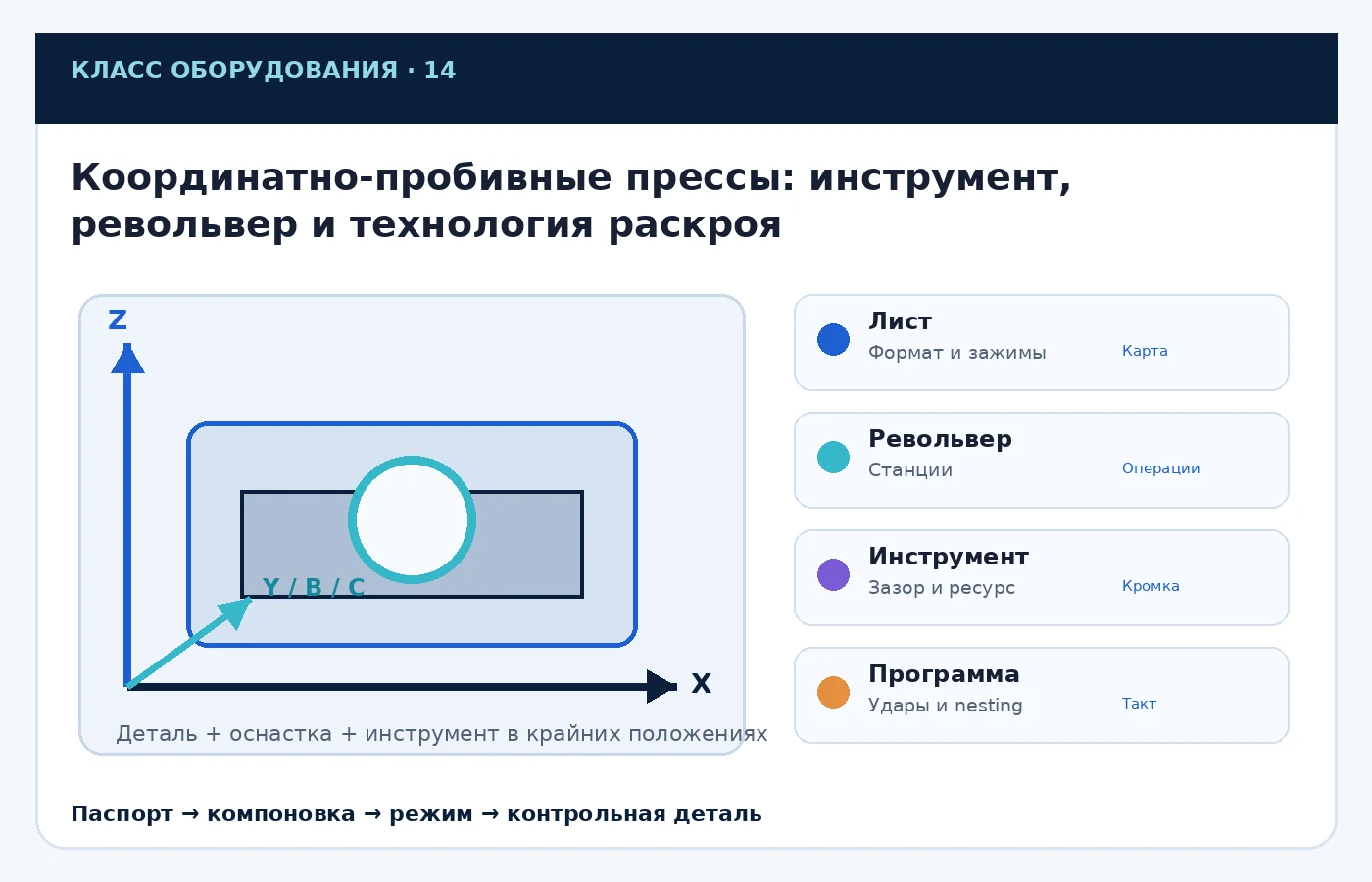

Что проверить в первую очередь
| Группа | Что проверяется | Инженерный смысл |
|---|---|---|
| Лист | Формат и зажимы | Карта |
| Револьвер | Станции | Операции |
| Инструмент | Зазор и ресурс | Кромка |
| Программа | Удары и nesting | Такт |
Таблицу можно прокручивать по горизонтали →
Число ударов
L — длина; p — эффективный шаг.
Расчётный пример
Для контура 600 мм при шаге 4 мм нужно около 150 ударов плюс позиционирование.
Типичные ошибки
- Не учитывать зажимы.
- Назначать зазор без материала.
- Рано выполнять формовку.
- Считать только длину контура.
Порядок проверки
- 1Классифицировать элементы.
- 2Собрать инструмент.
- 3Построить nesting.
- 4Оптимизировать удары.
- 5Проверить первую деталь.
От требований к проверяемому выбору
Fits Calc помогает собрать параметры детали и операции, отфильтровать оборудование, увидеть пробелы в исходных данных и сохранить обоснование выбора. Каталог ускоряет поиск, но окончательное решение остаётся инженерной проверкой по паспорту и реальной комплектации.
Связанные материалы
Дополнительная инженерная проверка выбора оборудования
Для темы «Координатно-пробивные прессы: инструмент, револьвер и технология раскроя» важно перейти от каталожного описания к проверке конкретной детали. Максимальный ход, мощность или частота вращения — это границы конфигурации, а не гарантия технологического результата.
tцикл ≈ tпозиционир + tудар + tиндексацияконтрольная зависимостьЧисловой пример: для детали с 40 пробивками даже небольшая разница 0,2 с на цикл добавляет 8 с чистого времени без учёта смены инструмента и выгрузки.
| Группа проверки | Что фиксировать | Почему это важно |
|---|---|---|
| Геометрия | габарит детали + приспособление + выход инструмента | максимальный размер детали почти никогда не равен паспортному ходу |
| Режим | обороты, подача, мощность, момент | режим должен попадать в рабочий диапазон привода |
| Жёсткость | вылет, опоры, масса, закрепление | формальная мощность не компенсирует слабую технологическую систему |
| Точность | базы, прогрев, инструмент, измерение | паспортная точность не равна точности детали |
| Экономика | наладка, такт, загрузка, смена инструмента | для малой и большой серии оптимальные решения различаются |
Таблицу можно прокручивать по горизонтали →
Минимальный протокол пробной обработки
- Зафиксировать реальную оснастку и инструмент.
- Выполнить несколько циклов после прогрева.
- Измерить критические размеры, форму и поверхность.
- Записать фактический такт, корректоры и износ инструмента.
- Сравнить результат с расчётным запасом и только после этого подтверждать модель станка.
Как использовать статью в реальной задаче
- Зафиксировать исходные данные. Размеры, материал, состояние, нагрузку, требуемое качество и единицы измерения.
- Отделить норматив от примера. Числовой пример показывает метод, но не заменяет таблицу ГОСТ, паспорт станка или рекомендации производителя.
- Проверить граничные условия. Диапазон размеров, температура, тип полуфабриката, схема базирования, мощность, жёсткость или способ контроля.
- Сохранить расчёт. В рабочем результате должны оставаться формула, подстановка, единицы и источник данных.
- Подтвердить практикой. Для производства — пробная обработка/измерение; для материала — сертификат; для узла — контроль сборки и работоспособности.
Источники и нормативные ссылки
- TRUMPF punching — Обзор координатно-пробивных станков.
- ISO 12100:2010 — Общие принципы оценки и снижения риска оборудования.
- TRUMPF tools — Пробивной инструмент.
