Что означают обозначения лазерных станков 1530, 2040, 2060 и 6020

Распространённая логика индекса

В отраслевой практике пары цифр часто связывают с округлёнными размерами рабочего поля в сотнях миллиметров. Индекс 1530 обычно читают как область порядка 1500 × 3000 мм, 2040 — 2000 × 4000 мм. Однако порядок осей, точные ходы и маркетинговая логика зависят от изготовителя.

Что обычно подразумевают 2060 и 6020

Обозначение 2060 часто встречается у столов приблизительно 2000 × 6000 мм. Индекс 6020 может описывать тот же номинальный формат с обратным порядком цифр — около 6000 × 2000 мм. Без паспорта нельзя считать эти обозначения взаимозаменяемыми: производитель может кодировать серию, поколение или иную размерность.

Почему 3015 тоже означает формат

У многих европейских серий распространён индекс 3015, где первым указывают длину около 3000 мм, вторым — ширину около 1500 мм. Это подтверждает, что единого порядка записи нет. В базе оборудования следует хранить индекс модели отдельно от нормализованных полей X и Y.

Номинальная и эффективная зона

Даже при понятном индексе точные ходы могут отличаться от круглых значений. Производитель может указывать номинальный лист, рабочий диапазон осей или полезную область с технологическими ограничениями. Для размещения детали важна эффективная зона после учёта полей, базирования и автоматизации.

Что индекс не сообщает

Четыре цифры не определяют мощность, массу листа, высоту портала, число паллет, тип источника, точность, ускорения и состав автоматизации. Две модели 1530 могут иметь принципиально разную производительность и допустимую нагрузку.

Как нормализовать каталог

Для поиска Fits Calc полезно хранить исходное обозначение, предполагаемый формат, подтверждённые ходы X/Y, максимальную массу, источник данных и статус проверки. Автоматическая расшифровка применяется как кандидат, а не как подтверждённая характеристика.

Автоматическое извлечение кода

При обработке каталога регулярное выражение может выделить четырёхзначные последовательности, но этого недостаточно. Числа 3000 или 6000 могут относиться к мощности, серии или году. Кандидат формата подтверждают контекстом: рядом должны встречаться слова working area, table, sheet size, X/Y либо русские эквиваленты. Если в карточке одновременно есть 1530 и 6000 W, система должна различить поле и мощность по единицам и заголовкам таблицы.

Эффективное поле

В базе хранят nominal_sheet_size, axis_travel и effective_cutting_area как разные сущности. Номинальный лист описывает типовую заготовку; ход оси — механическую возможность; эффективная зона — область, разрешённую технологией и программой. При отсутствии последнего значения алгоритм может использовать меньшую из подтверждённых величин с предупреждением, но не выдавать её как паспортный факт. Для фасонной головки и резки скосов эффективная область может уменьшаться дополнительно.

Проверка качества данных

Запись проходит автоматические правила: положительные размеры, разумное отношение сторон, согласование единиц и отсутствие подмены мощности. Затем сравнивается с официальной страницей или PDF. Источник сохраняют вместе с датой доступа и фрагментом таблицы. Если официальный сайт обновился, старое значение не удаляют бесследно, а создают новую версию. Это важно для оборудования разных годов выпуска, которое имеет одинаковое название, но отличающуюся комплектацию.

Практический сценарий

При импорте карточки «FiberCut 6020 6000 W» алгоритм видит две последовательности. Контекст рядом с 6000 W однозначно указывает мощность, тогда как 6020 остаётся кандидатом формата. Система ищет таблицу и находит ходы X = 6050 мм, Y = 2050 мм, допустимую массу 1500 кг. В нормализованную запись попадают исходная модель 6020, length = 6050, width = 2050 и power = 6000 W. Если официальной таблицы нет, предполагаемый формат 6000 × 2000 мм хранится со статусом inferred и не участвует в строгом автоматическом допуске. Для другой модели «Series 2040 Pro, 12 kW» выполняется та же логика. Инженер видит, какие числа извлечены из единиц и строк спецификации, а какие выведены из названия. При обновлении карточки все значения сравниваются с предыдущей версией; неожиданное уменьшение поля или изменение порядка осей направляется на ручную проверку. Такой подход позволяет использовать полезную семантику индексов, не превращая коммерческое имя в недоказанную паспортную характеристику.

Инженерная интерпретация результата

Обозначение формата — это соглашение рынка, а не является универсальным стандартом. Индекс удобен для предварительной фильтрации, потому что часто отражает геометрию типового листа. Но один изготовитель пишет 3015, другой — 1530, третий включает похожие цифры в название серии без прямой размерной семантики. Поэтому алгоритм не должен безусловно переводить каждую пару цифр в миллиметры. Сначала определяется словарь кодов конкретного бренда или линейки, затем результат сопоставляется с паспортом.

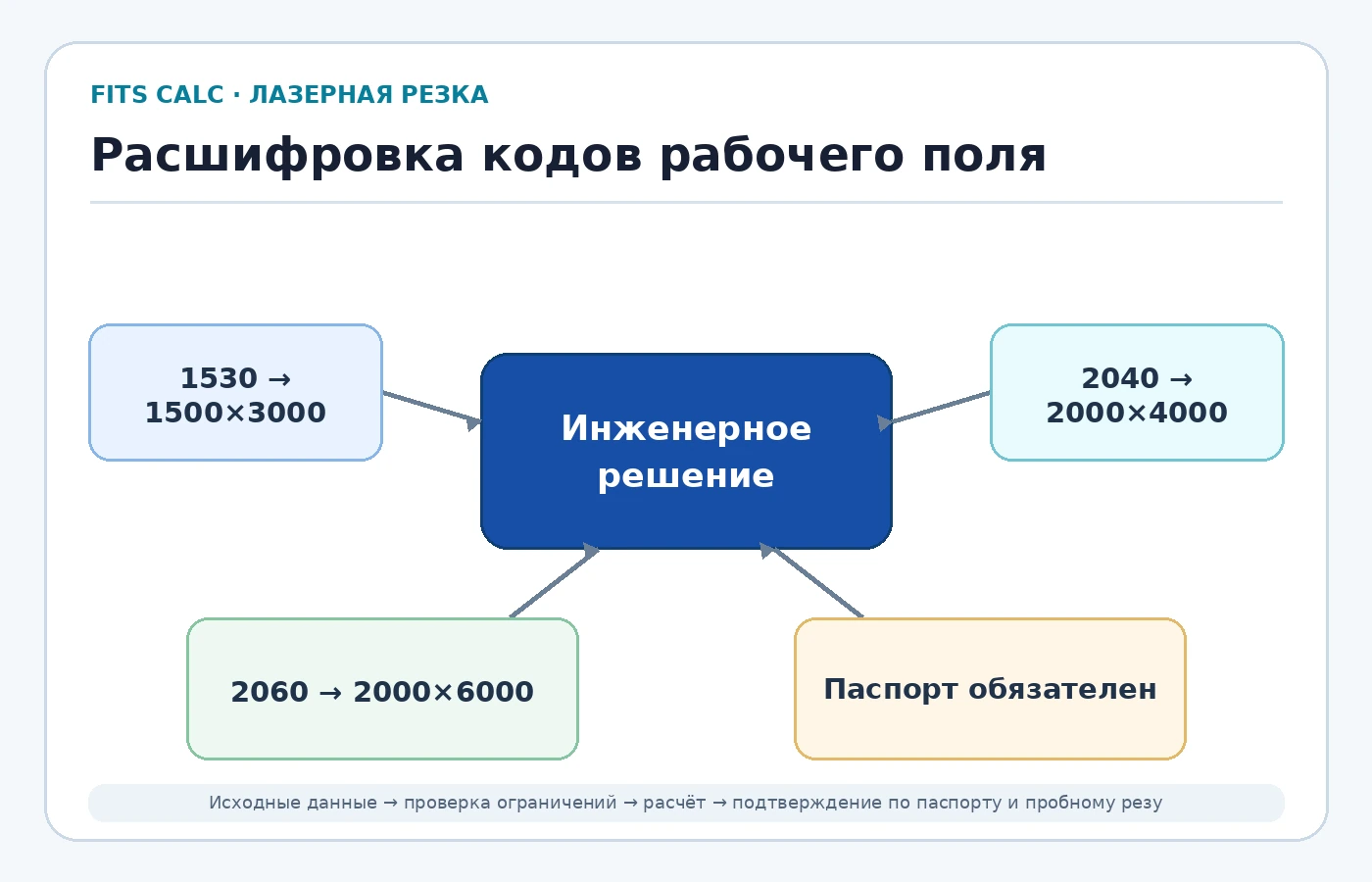

Для 1530 рабочая гипотеза равна 1500 × 3000 мм; для 2040 — 2000 × 4000 мм; для 2060 — 2000 × 6000 мм; для 6020 — 6000 × 2000 мм либо фирменный индекс. Гипотеза считается подтверждённой только при наличии таблицы технических данных. Например, официальные страницы TRUMPF показывают связь моделей 3030, 3040 и 3060 с диапазонами X 3000, 4000 и 6000 мм, но реальные Y и допустимая масса приводятся отдельными строками. Bystronic также публикует форматы 3015 и 4020 с номинальными размерами листа.

В инженерной базе размеры нормализуют независимо от ориентации. Поле X связывают с координатной системой изготовителя, поле length — с большей стороной листа, field_min и field_max — с нормализованными сторонами. Это исключает ложное различие между 2060 и 6020 при поиске по геометрии и одновременно сохраняет исходную маркировку. Если найден только код, запись получает статус inferred; если есть паспорт — verified; если страницы противоречат друг другу — review_required.

При выборе станка индекс используется лишь как первый фильтр. Далее проверяют фактическое рабочее поле, технологические отступы, габарит паллеты, максимальную массу, доступную зону при фасонной резке и возможность загрузить закупаемый формат. Такой порядок защищает от ситуации, когда лист физически помещается на стол, но деталь выходит за ход головки или автоматика не может безопасно выполнить захват.

Что проверить в первую очередь

Расчётный пример

Для подтверждённых ходов X = 6020 мм и Y = 2050 мм нормализованное поле составляет L = 6020 мм и B = 2050 мм. Код 6020 при этом остаётся исходным именем модели, а не источником точных размеров.

Порядок проверки

1. 1Выделить числовой код.
2. 2Определить бренд и серию.
3. 3Найти паспортные X/Y.
4. 4Нормализовать стороны и массу.
5. 5Присвоить статус достоверности.
