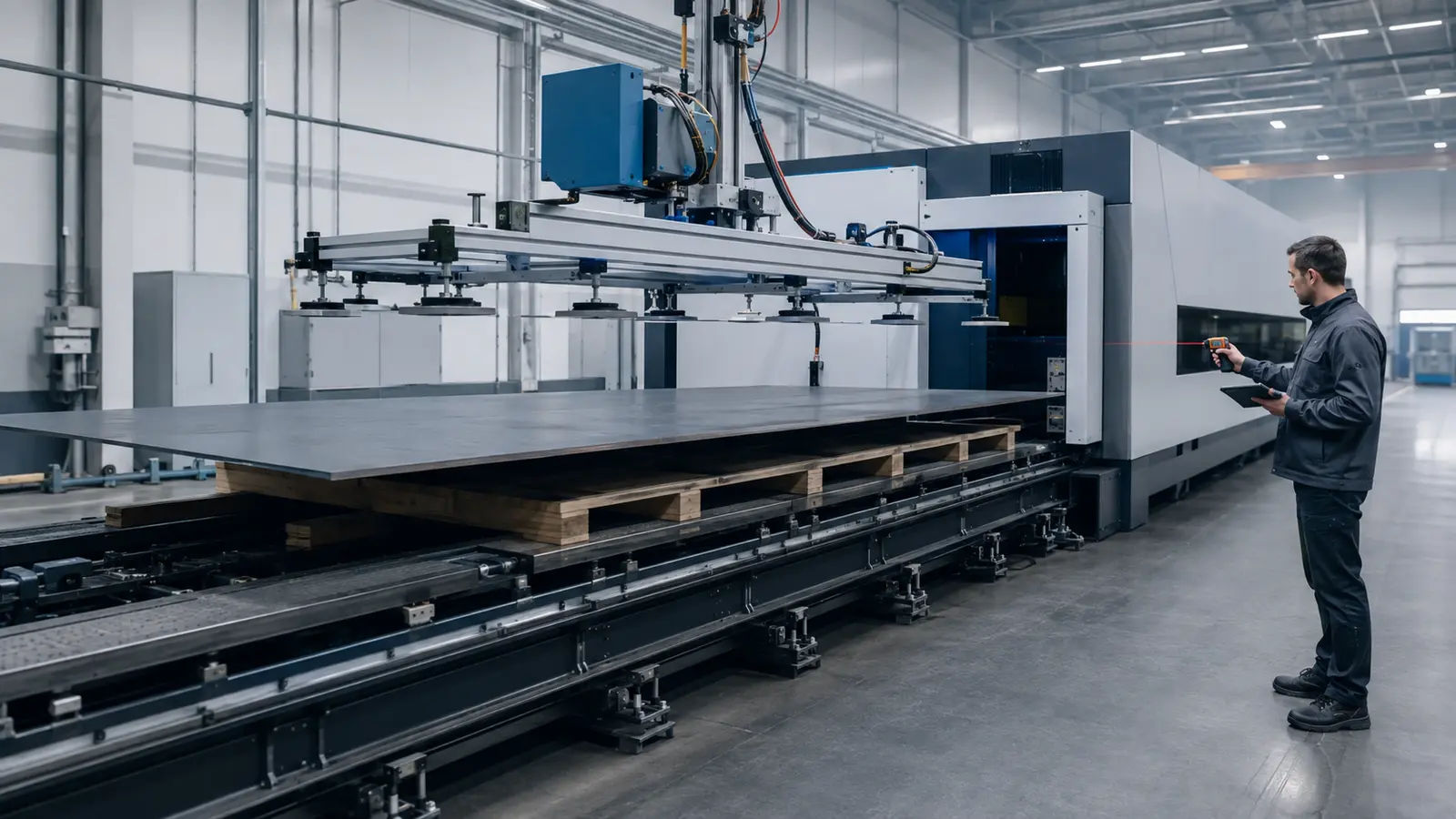

Проверка лазерного станка по рабочей зоне, мощности и массе листа

Контур проверки

Исходные данные включают максимальный лист и деталь, материал, толщину, массу, требуемую кромку и объём. По станку нужны ходы X/Y, эффективная зона, мощность и карта режимов, допустимая нагрузка стола, паллеты и автоматизации.

Рабочая зона

Лист должен размещаться с учётом допуска размера, погрешности укладки, упоров и технологического поля. Деталь проверяют отдельно, потому что крупный контур может не поместиться в эффективной зоне даже при совместимом номинальном формате листа.

Мощность и подтверждённый режим

Номинальные киловатты сравнивают не напрямую с толщиной, а через паспортную или испытанную карту для материала и газа. Проверка подтверждает скорость, качество и устойчивость врезки. Если данных нет, результат получает статус «требуется испытание».

Масса листа

Расчётную массу сравнивают с минимальным пределом всей линии: рабочей паллеты, сменщика, загрузчика, кассеты и транспортного устройства. Для двух паллет различают массу на одной паллете и суммарную допустимую нагрузку.

Запасы и неопределённость

Запас по зоне выражают в миллиметрах, по массе — в килограммах или процентах, по режиму — через положение внутри подтверждённого диапазона. Неизвестный параметр нельзя автоматически считать удовлетворённым. Он блокирует окончательный вывод и формирует запрос поставщику.

Итоговый статус

Результат делят на pass, conditional и fail. Pass означает подтверждение всех жёстких ограничений. Conditional допускается при необходимости пробной резки или уточнения автоматизации. Fail фиксирует конкретную причину: геометрия, масса либо отсутствие технологической возможности.

Обработка неполных паспортов

Если у модели известна зона, но отсутствует масса, система не исключает её молча и не объявляет подходящей. Она формирует условного кандидата с перечнем недостающих полей. Запрос поставщику содержит конкретный параметр и объект: масса на одной паллете, масса двух паллет или предел загрузчика. Это ускоряет уточнение и предотвращает подстановку похожей модели без подтверждения.

Допуски и запасы

Запас по геометрии назначают с учётом точности укладки и измерения края. Для массы учитывают разброс толщины и плотности, оснастку и требования изготовителя; произвольный коэффициент не должен превышать паспортный предел. По мощности запас не выражают простым процентом киловатт — используют положение режима внутри проверенного окна. Каждый запас имеет физический смысл и отдельную единицу.

Протокол решения

Итоговый отчёт перечисляет исходные данные детали и листа, идентификатор станка, найденные характеристики, источники, вычисления и статусы ворот. Для conditional указывается действие закрытия: получить паспорт, провести пробную резку или проверить загрузчик. После выполнения доказательство прикрепляют, а статус пересчитывают. Версионность сохраняет прежнее решение, чтобы инженер мог объяснить, почему модель прошла проверку на момент заказа.

Практический сценарий

Для заказа задан стальной лист 6000 × 2000 × 8 мм, деталь габаритом 5940 × 1940 мм и требование к неокисленной кромке. Модель станка имеет подтверждённые ходы 6020 × 2050 мм, источник 12 кВт и стол на 1000 кг. Геометрический фильтр показывает запас 80 × 110 мм относительно детали, но для листа запас равен лишь 20 × 50 мм; дополнительно проверяют точность укладки. Масса листа 753,6 кг проходит по столу. В спецификации загрузчика найден предел 700 кг, поэтому автоматический маршрут получает fail. Ручная загрузка рассматривается как conditional только при наличии безопасного грузоподъёмного решения. Для мощности найдена официальная карта резки нержавеющей стали 8 мм азотом, но расход газа должен подтвердить цех. Итоговый протокол не выдаёт общее «подходит»: он показывает pass по зоне и режиму, fail по автоматизации и перечень возможных действий — усиленная загрузка, меньший формат либо другая модель. Такое объяснение позволяет принять управляемое решение без сокрытия слабого звена.

Контроль качества решения

Перед эксплуатацией условный статус должен быть закрыт ответственным лицом. Система хранит роль проверившего, дату и доказательство, но не позволяет текстовому комментарию заменить числовой предел. Если поставщик сообщает массу по электронной почте, значение помечают как подтверждённое поставщиком и позднее сверяют с руководством. Любое изменение автоматизации запускает повторную проверку слабого звена. При смене формата, толщины или материала исходные данные пересчитывают, а прежний допуск не распространяют автоматически на новый лист.

Инженерная интерпретация результата

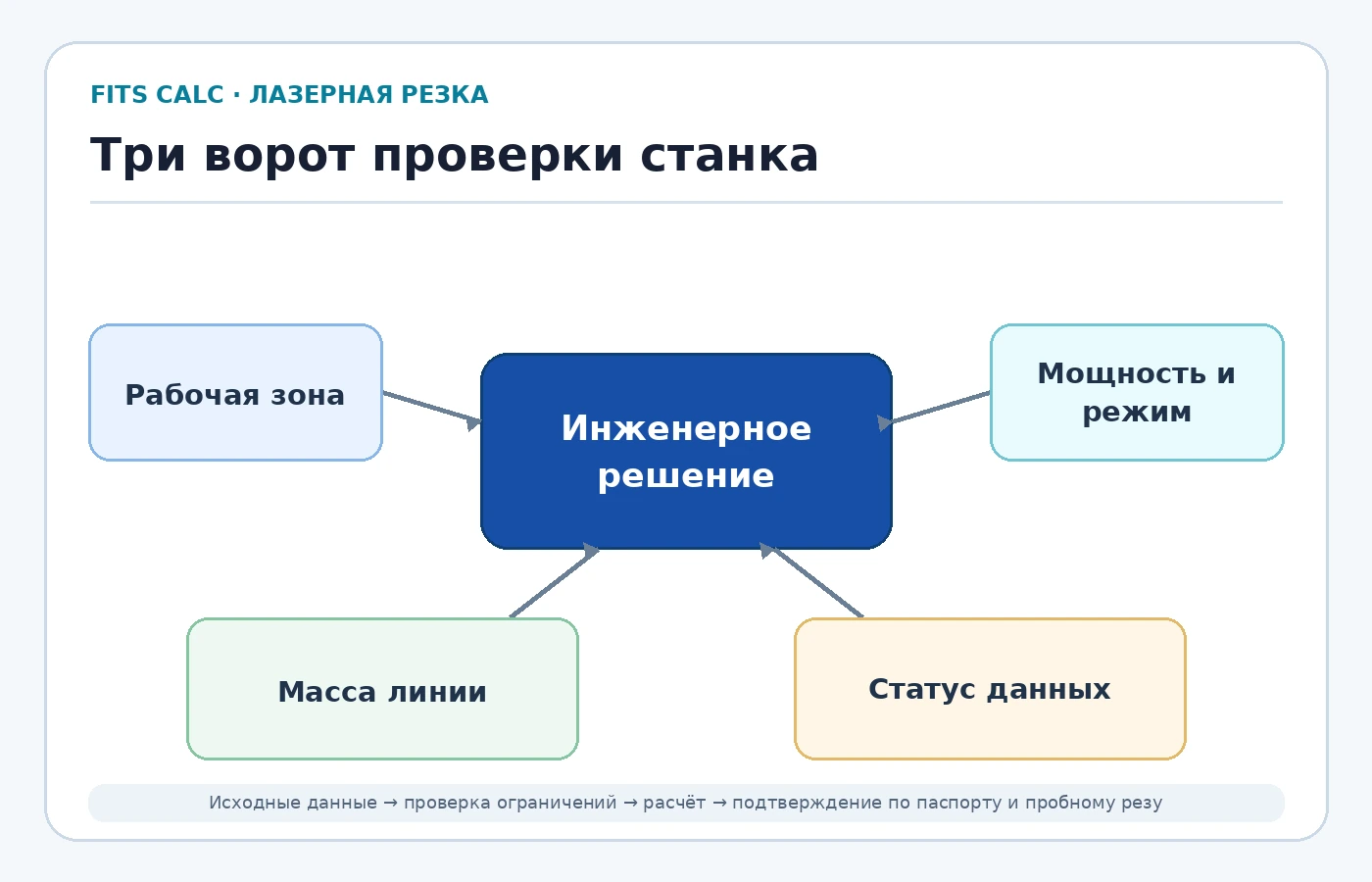

Проверка построена как последовательность независимых ворот. Сначала геометрия: если лист или деталь не помещаются, анализ мощности не меняет вывод. Затем механика: превышение допустимой массы нельзя компенсировать снижением скорости. После этого технология: даже помещающийся лист допустимой массы не станет обрабатываемым без подтверждённого режима материала и толщины. Такой порядок делает объяснение результата прозрачным и предотвращает смешение разных ограничений.

Геометрический запас рассчитывают по каждой оси: ΔX = X_eff − X_req и ΔY = Y_eff − Y_req. Требуемый размер включает лист, погрешность укладки и поля. Если ориентация допускает поворот на 90°, проверяют обе конфигурации. Для деталей сложной формы прямоугольный габарит является первым фильтром, а окончательную проверку выполняет CAM с реальным контуром и запрещёнными зонами.

Масса стального листа 6000 × 2000 × 8 мм равна 753,6 кг. Если стол допускает 900 кг, а автоматический загрузчик — 700 кг, линия не проходит проверку автоматической обработки: ограничивает загрузчик. Ручная загрузка может быть отдельным условным вариантом только после оценки безопасности и грузоподъёмного оборудования. Алгоритм должен показывать оба значения, а не скрывать слабое звено за паспортом станка.

Технологический статус основывают на доказательстве. Verified означает официальную карту или принятую пробу для конкретной конфигурации; inferred — вывод по похожей модели; missing — отсутствие данных; conflict — противоречащие источники. Fits Calc может фильтровать 157 собранных моделей по эффективной зоне, затем показывать, у каких записей подтверждены мощность, масса и режим. Это полезнее единого рейтинга: инженер видит не только кандидатов, но и риск неполных паспортов.

Что проверить в первую очередь

Расчётный пример

Лист 6000 × 2000 × 8 мм из стали имеет массу 753,6 кг. При поле 6020 × 2050 мм геометрический запас равен 20 и 50 мм. Если загрузчик допускает только 700 кг, итоговый статус — fail по массе независимо от мощности лазера.

Порядок проверки

1. 1Нормализовать лист и деталь.
2. 2Проверить обе ориентации.
3. 3Рассчитать массу и слабое звено.
4. 4Найти подтверждённую карту режима.
5. 5Выдать статус с причинами и источниками.
