Как выбрать лазерный станок под листовой прокат

Карта используемого проката

Собирают марки, состояния поставки, покрытия, толщины и фактические форматы. Для каждого сочетания фиксируют годовой объём, вариативность партии и требования к кромке. Это показывает, какие листы должны проходить автоматически, а какие допустимо обрабатывать вручную или по кооперации.

Формат и рабочая зона

Номинальный лист сравнивают с подтверждёнными ходами осей и технологическими полями. Учитывают погрешность размера проката, смещение при укладке, поиск края и захват загрузчика. Крупная деталь должна помещаться не только на листе, но и внутри эффективной области траектории.

Толщина и масса

Масса определяется габаритами, толщиной и плотностью. Ограничение проверяют для паллеты, сменщика, кассеты, присосок и складской башни. Максимальная масса станка не подтверждает способность всей линии перемещать тот же лист.

Плоскостность и поверхность

Волнистость, саблевидность, окалина, плёнка и загрязнение влияют на слежение высоты и качество реза. Тонкий лист может подниматься от тепла, а защитная плёнка — требовать разрешённого режима. Требования к прокату связывают с входным контролем и картой поставщика.

Логистика листа

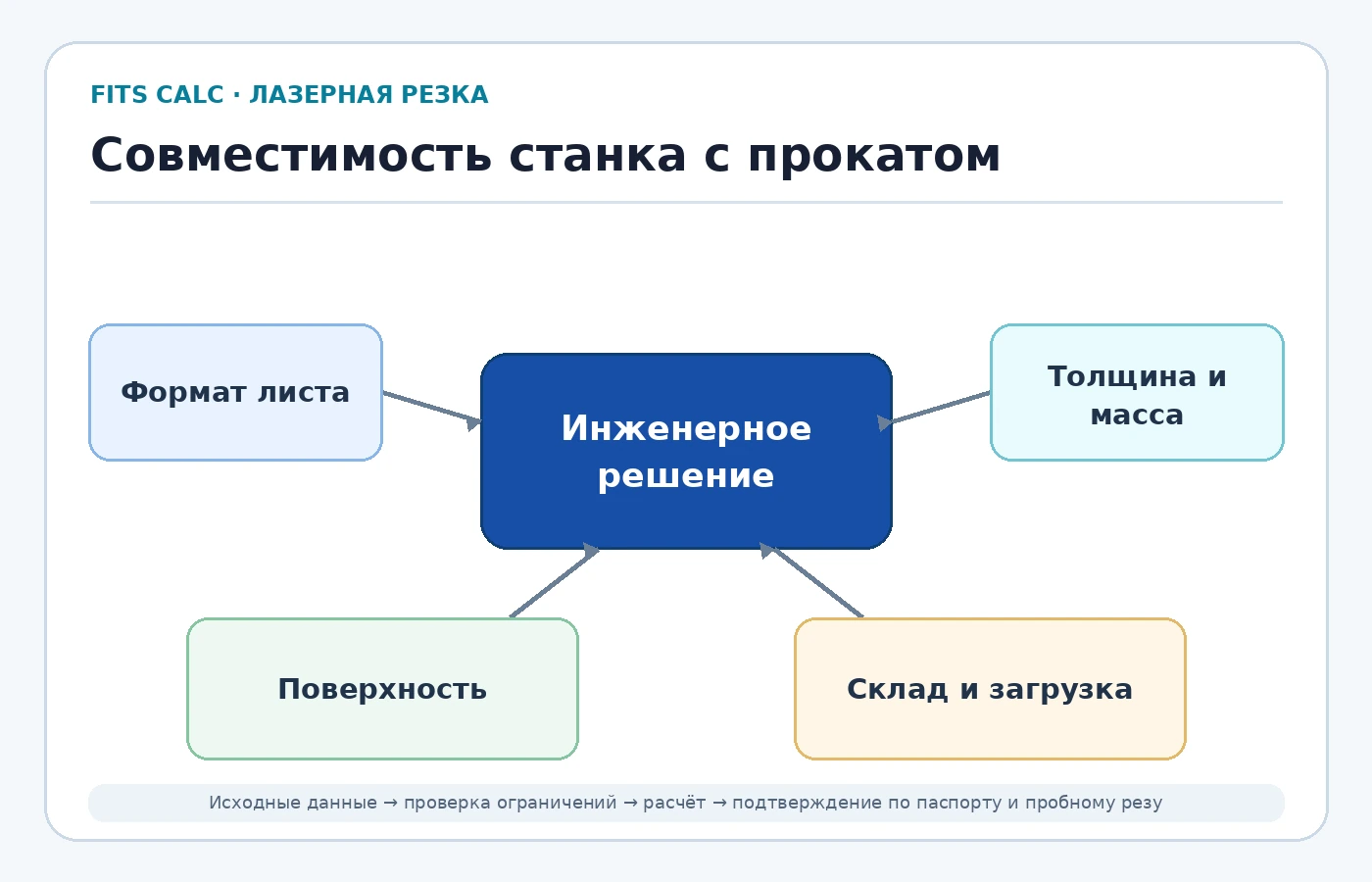

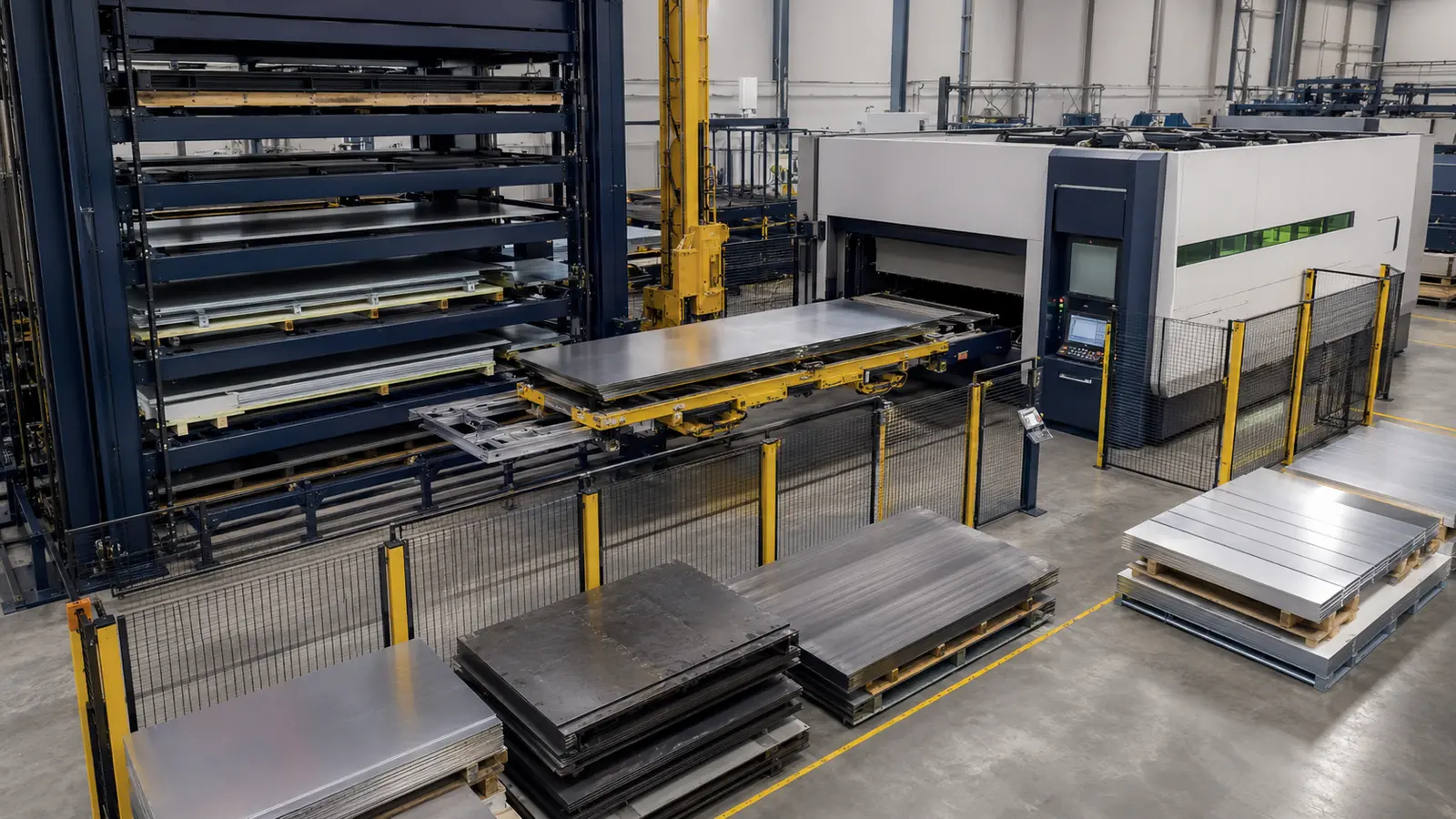

Проверяют грузоподъёмность крана и вилочного погрузчика, размеры проходов, ориентацию пачки, хранение остатков и удаление скелета. Автоматическая башня должна поддерживать реальные форматы, массы кассет и темп линии.

Интеграция с Fits Calc

Каталог проката передаёт в подбор станка материал, толщину, размеры и расчётную массу. Станочная база возвращает рабочую зону, допустимую нагрузку и подтверждённые режимы. Пользователь видит не только подходящие модели, но и отсутствующие характеристики, требующие паспорта.

Закупочные форматы

Предприятие сравнивает стандартные и специальные размеры поставщиков. Нестандартный лист может повысить КИМ, но иметь большую цену, срок и минимальную партию. Для каждого варианта считают годовую стоимость материала, число переналадок и запас на складе. Новый станок не должен вынуждать переходить на редкий формат без подтверждённой выгоды. Иногда рациональнее поле 3015 с доступным прокатом, чем более крупный стол с хронически недогруженной площадью.

Автоматическая подача

Вакуумные захваты зависят от площади, поверхности и толщины. Тонкие листы могут слипаться, поэтому нужны разделение и контроль двойного листа. Перфорированные остатки и рифлёные поверхности требуют особой стратегии. Башня должна разделять материалы, чтобы исключить смешение марок. При расчёте цикла включают поиск кассеты, извлечение, укладку и возврат скелета, а не только смену паллет.

Трассировка материала

Для ответственных заказов сохраняют сертификат, плавку, лист и расположение деталей в раскрое. Маркировка может выполняться лазером до реза или внешней системой. Деловой остаток наследует идентификатор материала. Интеграция с Fits Calc должна передавать не только геометрию, но и марку, плотность, покрытие и ограничения направления. Это снижает риск выбора режима по неверной группе материала.

Практический сценарий

Предприятие закупает сталь 1250 × 2500, 1500 × 3000 и 2000 × 6000 мм. Сначала определяют годовую массу и номенклатуру каждого формата. Поле 3015 принимает первые два, но длинные детали требуют внешней резки; поле 6020 закрывает весь портфель, однако занимает больше площади и нуждается в тяжёлой автоматизации. На реальных деталях строят раскрои для обоих вариантов. Для 6020 оценивают, можно ли стабильно закупать длинный лист требуемой плоскостности и перевозить его внутри цеха. Масса листа проверяется по загрузчику, башне и крану. Для 3015 рассчитывают стоимость кооперации и запас сроков. Затем моделируют рост крупного формата. Если он остаётся редким, меньшая линия может быть выгоднее. Если крупные детали являются стратегическим направлением, большая зона получает дополнительную ценность, не сводимую к текущему КИМ. Итоговая спецификация содержит перечень допустимых форматов, массы, требования к поверхности, ориентацию складской логистики и контроль двойного листа. Благодаря этому закупка станка согласована с материальным потоком от поставщика до скелета.

Контроль качества решения

Приёмочное испытание включает не только ровный новый лист, но и допустимый по договору прокат на границе плоскостности. Проверяют слежение высоты, устойчивость врезки и отсутствие столкновений. Если станок проходит только на специально отобранном материале, это условие должно быть перенесено во входной контроль и закупочную спецификацию, иначе обещанная производительность не воспроизводится в серийной работе. Условие фиксируют документально.

Инженерная интерпретация результата

Выбор по прокату начинается с нормализации данных. Торговое обозначение формата, например 1500 × 3000 мм, не гарантирует точный размер каждой поставки. В техническом задании задают номинал, допустимое отклонение и технологический запас. Если деталь использует почти всю площадь, несколько миллиметров смещения или неполный ход оси делают раскрой невозможным. Поэтому эффективное поле должно превосходить максимальный контур с учётом базы и безопасного отступа.

Масса листа вычисляется через объём и плотность: m = L · B · s · ρ. Для листа 6000 × 2000 × 8 мм из стали с ρ = 7850 кг/м³ масса равна 753,6 кг. Далее проверяют каждое звено: стол, обе паллеты, загрузчик, присосы, кассету и транспорт. Ограничение самого слабого звена становится ограничением линии. Для пачки дополнительно учитывают суммарную массу и допустимую высоту штабеля.

Материал влияет не только на режим. Алюминиевый лист легче стального, но чувствителен к царапинам и может требовать специальных присосов. Нержавеющая сталь с декоративной поверхностью нуждается в защите и стратегии, не повреждающей плёнку. Толстый горячекатаный лист может иметь окалину и отклонение плоскостности, влияющие на ёмкостное слежение. Входной контроль отделяет проблему проката от проблемы станка.

Экономическая совместимость включает формат закупки. Переход с 1500 × 3000 на 2000 × 4000 мм может повысить КИМ для крупных деталей, но изменить цены поставщиков, минимальные партии, склад и транспорт. Выбор большого поля оправдан, если эффект подтверждён реальными раскроями. Для сравнения запускают одинаковую номенклатуру через CAM на нескольких форматах и оценивают годовой расход металла, число листов, такт загрузки и стоимость остатков.

Что проверить в первую очередь

Расчётный пример

Стальной лист 6000 × 2000 × 8 мм при ρ = 7850 кг/м³ имеет массу 6 · 2 · 0,008 · 7850 = 753,6 кг. Допустимая масса каждого элемента автоматизации должна быть не ниже этого значения с установленным запасом.

Порядок проверки

1. 1Собрать карту проката.
2. 2Рассчитать габариты и массы.
3. 3Проверить эффективное поле.
4. 4Проверить всю логистическую цепь.
5. 5Сравнить раскрои на кандидатах.
